Выключатели высокого напряжения серии ВНВ на напряжения 330, 500 и 750 кВ
Общие сведения
Выключатели высокого напряжения серии ВНВ на напряжения 330, 500 и 750 кВ предназначены для коммутации электрических сетей в нормальных и аварийных режимах в сетях трехфазного тока частотой 50 Гц.
Структура условного обозначения
ВНВ-ХХ-Х/Х Х1:
В - выключатель;
Н - наружной установки;
В - воздушный;
Х - номинальное напряжение, кВ (330; 500; 750);
Х - категория по ГОСТ 9920-89 (по длине пути утечки внешней
изоляции I, II);
Х - номинальный ток отключения, кА (40; 63);
Х - номинальный ток, А (3150; 4000);
Х1 - климатическое исполнение и категория размещения по ГОСТ
15150-69; У1 - на напряжения 330, 500 и 750 кВ;
ХЛ1 - на напряжение 500 кВ. ВНВС-500I-40/3150 У1:
В - выключатель;
Н - наружной установки;
В - воздушный;
С - сейсмостойкое исполнение;
500 - номинальное напряжение, кВ;
I - степень загрязнения по ГОСТ 9920-89;
40 - номинальный ток отключения, кА;
3150 - номинальный ток, А;
У1 - климатическое исполнение и категория размещения по ГОСТ
15150-69.
Условия эксплуатации
Высота над уровнем моря: до 500 м на напряжение 750 кВ; до 1000 м на напряжения 330 и 500 кВ.
Рабочая температура окружающего воздуха от минус 45 до 40°С для исполнения У1, от минус 60 до 40°С для исполнения ХЛ1.
Скорость ветра при отсутствии гололеда 40 м/с.
Окружающая среда невзрывоопасная.
Содержание коррозионно-активных агентов для атмосферы типа II по ГОСТ 15150-69 (промышленная атмосфера).
Для сейсмостойкого выключателя сейсмостойкость по шкале MSK-64 до 8 баллов включительно.
Требования техники безопасности по ГОСТ 12.2.007.3-75.
Выключатели серии ВНВ соответствуют ТУ 16-520.222-79.
Выключатель сейсмостойкого исполнения типа ВНВС-500I-40/3150 У1 соответствует ГОСТ 687-78 и ТУ 16-93 ИБКЖ.674116.010 ТУ. ГОСТ 687-78;ТУ 16-93 ИБКЖ.674116.010 ТУ
Технические характеристики
При выполнении операций с выключателем бестоковая пауза при АПВ 0,3 с приведена в табл. 1.
Данные по расходам воздуха приведены в табл. 2.
Технические данные электромагнитов управления
Номинальное напряжение (постоянного тока), В - 220
Количество электромагнитов включения на 1 полюс - 1
Количество электромагнитов отключения на 1 полюс - 1*
Напряжение, при котором сохраняются временные характеристики выключателя, В - 190
Потребляемый одним электромагнитом ток, А: наибольший пик - 13,5
установившееся значение - 4,5
* По специальным заказам выключатели могут поставляться с двумя электромагнитами отключения на полюс.
Технические данные нагревательных устройств выключателей
Номинальное напряжение, В - 220
Потребляемая мощность, кВт: в шкафах управления - 2,4(4,8)
в распределительном шкафу - 0,8(1,45)
Примечание. Представлены данные для климатического исполнения выключателя У1, в скобках - для климатического исполнения ХЛ1 (только на 500 кВ).
Технические данные нагревательных устройств выключателей
Номинальное избыточное давление сжатого воздуха, МПа (кгс/см ) - 4(40)
Верхний предел начального давления, МПа (кгс/см ) - 4,1(41)
Нижний предел начального давления для обеспечения АПВ, МПа (кгс/см ) - 3,9(39)
Нижний предел начального давления для выполнения операций О, В и цикла операций ОВ, МПа при напряжении 330 кВ - 3,5(35)
при напряжениях 500 и 750 кВ - 3,6(36)
Сжатый воздух, подаваемый в выключатель при давлении 4 МПа (40 кгс/см ), должен иметь температуру точки росы не выше минус 50°С, что обеспечивается установкой осушителя, поставляемого с выключателем. Допускается при положительных температурах окружающего воздуха подавать сжатый воздух в выключатель с температурой точки росы не выше минус 40°С.
Нагрузки на фундамент выключателей при их отключении (без учета массы выключателя), приложенные к основанию полюса, приведены в табл. 3.
Данные по количеству операций, которые допускает выключатель без осмотра и ремонта, приведены в табл. 4.
Гарантийный срок - 2 года со дня ввода выключателя в эксплуатацию.
Выключатели (рис. 1-3) состоят из трех полюсов и распределительного шкафа.

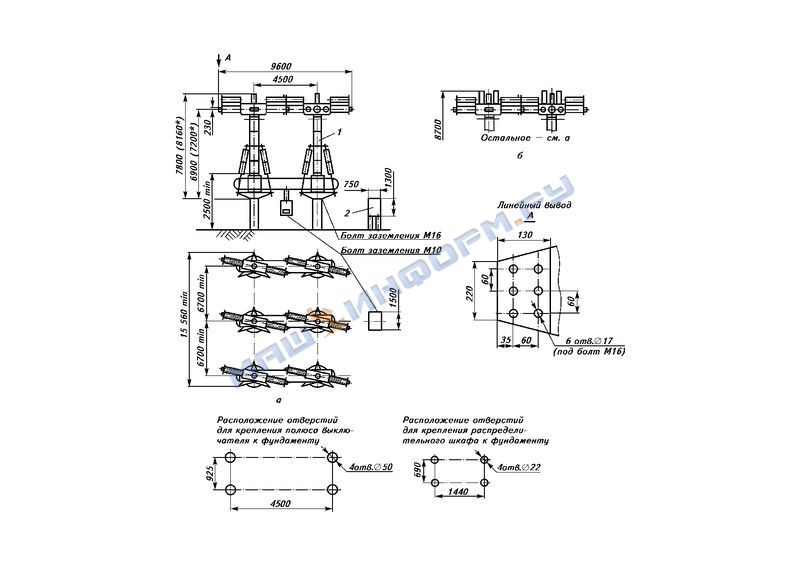

Выключатель на напряжение 330 кВ:
а - исполнение выключателя на ток отключения 40 кА;
б - исполнение выключателя на ток отключения 63 кА
(вид спереди);
1 - полюс выключателя;
2 - распределительный шкаф (расположение условно)
Выключатель на напряжение 500 кВ:
а - исполнение выключателя на ток отключения 40 кА;
б - исполнение выключателя на ток отключения 63 кА
(вид спереди);
1 - полюс выключателя;
2 - распределительный шкаф (расположение условно)
* Размеры для сейсмостойкого выключателя ВНВС-500.
Выключатель на напряжение 750 кВ:
1 - полюс выключателя;
2 - распределительный шкаф (расположение условно)
Полюс одного из выключателей схематически изображен на рис 4. Он состоит из дугогасительного устройства (модуля) с двухсторонним дутьем, расположенного в металлическом бачке (бачок укреплен на опорной колонке), постоянно заполненном сжатым воздухом. На дугогасительном устройстве установлены конденсаторы, служащие для распределения напряжения по разрывам дугогасительного устройства при расхождении главных контактов в процессе отключения и в отключенном положении.

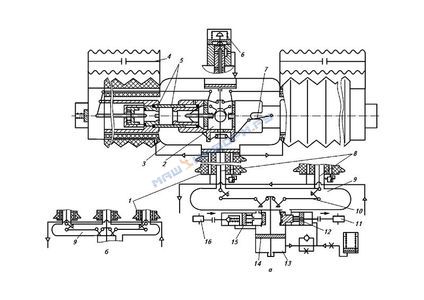

Полюс выключателя (схематическое устройство):
а - полюс выключателя на напряжения 330 и 500 кВ;
б - основание полюса выключателя на напряжение 750 кВ:
1 - опорная колонка;
2 - дугогасительное устройство (модуль);
3 - металлический бачок;
4 - конденсатор;
5 - главные контакты;
6 - включающая пружина;
7 - система рычагов;
8 - изоляционная тяга;
9 - резервуар со шкафом управления;
10 - горизонтальная тяга;
11 - электромагнит управления (отключения);
12 - клапан отключения;
13 - пневматический привод;
14 - поршень привода;
15 - клапан включения;
16 - электромагнит управления (включения)
Размыкание контактов, гашение электрической дуги выключателя и переключение схем вторичной коммутации производятся с помощью сжатого воздуха при наличии механической системы управления контактами дугогасительного устройства.
Выключатель не имеет отделителя, и контакты его дугогасительных устройств при отключении вначале расходятся на расстояние, оптимальное для гашения электрической дуги, а после гашения дуги - на необходимое изоляционное расстояние в отключенном положении.
Таким образом, сжатый воздух в выключателе является дугогасительной и изолирующей средой.
Для включения выключателя используется включающая пружина. Автоматическое повторное включение (АПВ) обеспечивается путем простого чередования операций О (отключение) и В (включение).
Выключатели на номинальный ток отключения 63 кА снабжены низкоомными резисторами, шунтирующими каждый разрыв дугогасительного устройства (модуля) и предназначенными для снижения скорости нарастания восстанавливающегося напряжения на контактах выключателя.
Резистор (рис. 5) смонтирован в одном блоке со вспомогательными контактами, предназначенными для гашения сопроваждающего тока.
Шунтирующий резистор со вспомогательными контактами:
1 - коммутационный еханизм;
2 - подвижный контакт;
3 - неподвижный контакт
Вспомогательные контакты управляются пневматически дугогасительным устройством.
В распределительном шкафу расположены манометры, редуктор для подачи сухого воздуха в полости фарфоровых покрышек опорных колонок и модулей с целью создания в них небольшого избыточного давления, а также запирающая арматура, клеммная сборка.
Масса выключателей приведена в табл. 5.
В комплект поставки входят: три полюса, распределительный шкаф, одиночный комплект ЗИП и групповой комплект ЗИП, поставляемые в один адрес поставки по спецификации предприятия-изготовителя независимо от количества выключателей, комплект осушки сжатого воздуха - не менее 2 шт. в каждый адрес, а также комплект технической и товаросопроводительной документации.
По заказам за отдельную плату могут быть поставлены:
групповой комплект ЗИП, поставляемый по спецификации предприятия-изготовителя, - до 5 шт. на партию выключателей;
ремонтный комплект ЗИП, поставляемый по спецификации предприятия-изготовителя
(из расчета на выключатель). Выключатели имеют исполнения:
по классу номинального напряжения:
330, 500 и 750 кВ;
по номинальному току:
3150 и 4000 А;
по номинальному току отключения:
40 кА на напряжение 750 кВ;
40 и 63 кА на напряжения 330 и 500 кВ;
по длине пути утечки внешней изоляции:
I и II - по ГОСТ 9920-89.
