Воздушные выключатели серий ВВБК-110, ВВБК-220, ВВБК-500

Общие сведения

Выключатели предназначены для выполнения коммутационных операций в нормальных и аварийных режимах в сетях переменного трехфазного тока с номинальным напряжением 110 и 220 кВ. Частотой тока 50 Гц.

Структура условного обозначения

ВВБК-ХХ-Х/3150 У1:
В - выключатель;
В - воздушный;
Б - с металлической гасительной камерой - баком;
К - крупномодульный;
Х - номинальное напряжение (110, 220, 500), кВ;
Х - категория утечки внешней изоляции (А, Б);
Х - номинальный ток отключения (50, 56), кА;
3150 - номинальный ток, А;
У1 - климатическое исполнение и категория размещения.

Условия эксплуатации

Высота над уровнем моря не более 1000 м.
Температура окружающего воздуха от 45 до минус 45°С.
Тяжение проводов в горизонтальном направлении в плоскости параллельной продольной оси выключателя 1000 Н для ВВБК-110Б и ВВБК-220Б. Для ВВБК-500А - 1500 Н.
Скорость ветра до 15 м/с при гололеде толщиной корки льда до 20 мм.
Допустимая скорость ветра до 40 м/с при отсутствии гололеда.
Относительная влажность сжатого воздуха при заполнении дугогасительных камер не должна превышать 30% при избыточном давлении 4 МПа.
Выключатели соответсвуют техническим условиям:
ВВБК-110Б-50/3150 У1 ТУ16-520.231-81.
ВВБК-220Б-56/3150 У1 ТУ16-520.230-81.
ВВБК-500А-50/3150 У1 ТУ16-520.203-83. ТУ 16-520.231-81;ТУ 16-520.230-81;ТУ 16-520.203-83

Технические характеристики

Выключатели серии ВВБК имеют в каждом разрыве двустороннее дутье. Благодаря повышению номинального давления до 4 МПа и усовершенствованию дугогасительной системы удалось значительно поднять номинальный ток отключения (у выключателя на 110 кВ ток увеличился с 32 кА до 50 кА, у выключателя на 220 кВ с 31,5 кА до 56 кА). Применение механического управления контактами дугогасительного устройства позволило снизить полное время отключения на 0,02 с (110 кВ) и 0,04 с (220 кВ). Общий вид полюса выключателя ВВБК-220 приведен на рис. 1.

Полюс выключателя состоит из двух дугогасительных камер 2 с промежуточным изолятором 3 между ними, установленных на опорном изоляторе 5. На дугогасительных камерах установлены делительные конденсаторы 1 для выравнивания распределения напряжения по разрывам дугогасительных камер полюса в отключенном положении.
Рядом с опорным изолятором расположена колонка управления 4, в которой стеклопластиковый воздухопровод постоянно подает сжатый воздух в дугогасительные камеры. Внутри воздухопровода проходит стеклопластиковая тяга, являющаяся элементом механической системы управления и служащая для подачи управляющего воздействия от шкафа управления 6 полюса к блокам управления дугогасительных устройств.
Внутренние полости изоляции выключателя, не находящиеся под постоянным давлением, вентилируются сжатым воздухом под большим избыточным давлением, поступающим через редукторный клапан распределительного шкафа. Продувка фиксируется с помощью указателя продувки.
Дугогасительная камера имеет два главных и два вспомогательных разрыва. Главные контакты отключают основной ток. Они зашунтированы встроенными в камеру резисторами для выравнивания распределения напряжения между разрывами в процессе отключения и для снижения скорости восстановления напряжения на главных контактах выключателя. Вспомогательные контакты отключают ток, проходящий через шунтирующие резисторы.
В шкафах управления расположены пневмопривод включения, соединенный с тягой, механизм защелки, удерживающий систему управления во включенном положении выключателя, электромагниты управления, подогреватели, контакты вспомогательных цепей и ряды зажимов.
Управляются выключатели пополюсно и трехполюсно с помощью электромагнитов, воздействующих на клапанную систему.

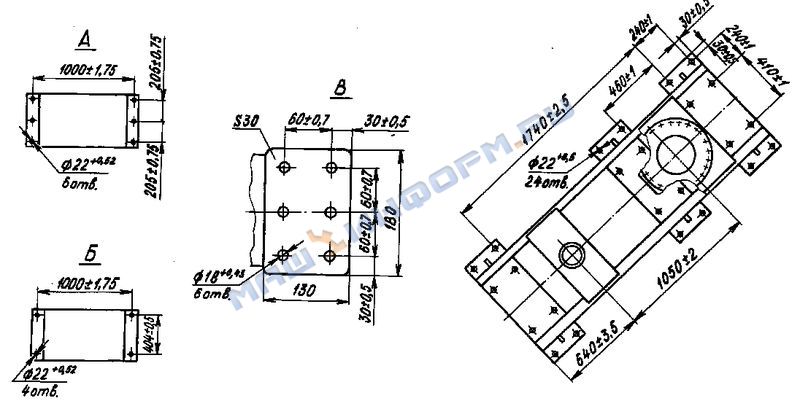

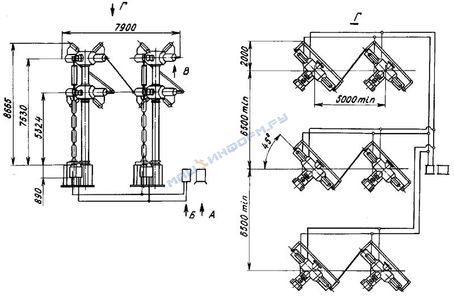

Габаритные размеры трехполюсного комплекта выключателя на напряжение 110 кВ показаны на рис. 2. Габаритные размеры трех полюсов выключателя на напряжение 220 кВ приведены на рис. 3.
