Включатель-отключатель типа ВО-750 на напряжение 750 кВ
Общие сведения
Включатель-отключатель типа ВО-750У1 предназначен для автоматического безынерционного включения шунтирующего реактора при перенапряжениях, а также для оперативного включения и отключения шунтирующего реактора в сетях переменного тока частотой 50 Гц при номинальном напряжении 750 кВ. ВО-750У1:
ВО - включатель-отключатель;
750 - номинальное напряжение, кВ;
У1 - климатическое исполнение и категория размещения по ГОСТ
15150-69.
Условия эксплуатации
Высота над уровнем моря не более 500 м.
Температура окружающего воздуха от минус 45 до 40°С.
Требования техники безопасности по ГОСТ 12.2.007.3-75.
Включатель-отключатель типа ВО-750У1 для внутригосударственных и экспортных поставок соответствует ТУ 16-520.204-78, ГОСТ 687-78. ТУ 16-520.204-78;ГОСТ 687-78
Технические характеристики
Номинальное напряжение, кВ - 750 Наибольшее рабочее напряжение, кВ - 787 Номинальный ток, А - 500 Номинальный ток отключения КЗ, кА - 40 Номинальный ток включения КЗ, кА, не более: амплитудное значение - 102 начальное эффективное значение периодической составляющей - 40 Предельный ток термической стойкости, кА - 40 Время протекания предельного тока термической стойкости, с - 2 Предельный сквозной ток, кА: амплитудное значение - 102 начальное эффективное значение периодической составляющей - 40 Собственное время включения (шунтирования искрового промежутка) включателя-отключателя с приводом, с, не более - 0,1 Собственное время отключения включателя-отключателя с приводом, с, не более - 0,025 Наименьшая допустимая бестоковая пауза (время готовности к искровому подключению после отключения тока реактора), с, не более - 0,25 Номинальное напряжение электромагнитов управления постоянного тока, В - 220 Наибольший ток в цепи каждого электромагнита управления при номинальном напряжении, А, не более: в процессе форсировки - 27 в установшемся режиме - 9 Номинальное давление сжатого воздуха, МПа - 4 Расход воздуха, не более: на одно отключение, л - 40 000 на одно включение, л - 2800 на вентиляцию, л/ч - 1200-2400 на утечки во включенном или отключенном положении, л/ч, не более - 3000 Номинальная мощность подогревательных устройств, кВт: шкафа управления (суммарная) - 4,8 распределительного шкафа - 0,8 Масса, кг - 76 000
Сжатый воздух, подаваемый во включатель-отключатель при давлении 4 МПа, должен иметь температуру точки росы не выше минус 50°С, что обеспечивается установкой осушителя, поставляемого с включателем-отключателем.
Допускается при положительных температурах окружающего воздуха подавать сжатый воздух во включатель-отключатель с температурой точки росы не выше минус 40°С.
Гарантийный срок - 2 года со дня ввода включателя-отключателя в эксплуатацию при соблюдении потребителем условий транспортирования, хранения, монтажа, наладки и эксплуатации.
Гарантийный срок для экспортных поставок - 2 года со дня ввода его в эксплуатацию, но не более 3 лет с момента проследования через государственную границу.
Конструкция и принцип действия
Включатель-отключатель состоит из трех одинаковых полюсов, механически не связанных друг с другом, и общего распределительного шкафа, обеспечивающего электрическую и пневматическую связь между полюсами. Полюс, в свою очередь, состоит из двух полуполюсов, также механически не связанных между собой, и имеющих раздельное управление. Каждый полюс состоит из ревервуара для сжатого воздуха со шкафом управления, двух колонок опорной изоляции с изоляционными растяжками и установленных на них дугогасительных устройств. Открытый искровой промежуток, являющийся составным элементом включателя-отключателя, устанавливается на одном из полуполюсов параллельно его разрывам и представляет собой два шарообразных электрода с разными радиусами кривизны.
Управление включателем-отключателем трехполюсное и пополюсное с помощью электромагнитов, воздействующих на клапанную систему пневматических приводов, расположенных в шкафах управления, приводящих в действие контакты дугогасительных устройств через систему рычагов и тяг.
Общий вид, габаритные и установочные размеры включателя-отключателя приведены на рисунке.

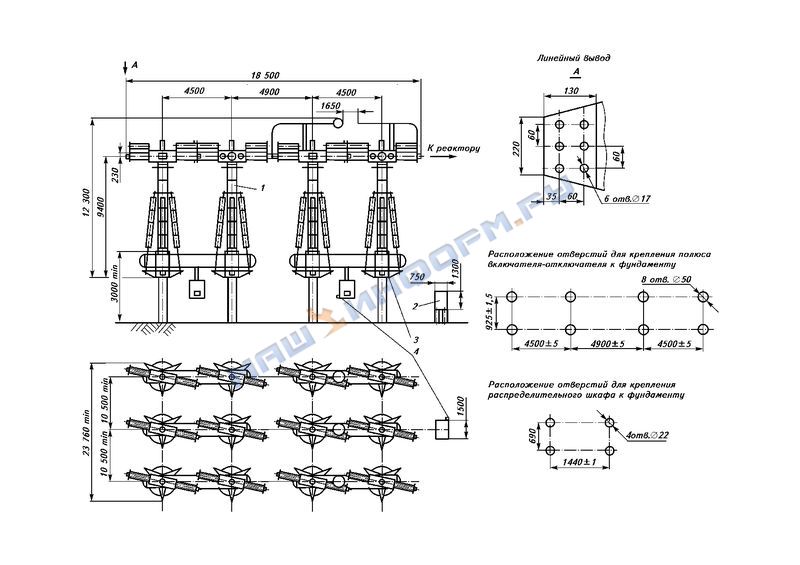

Общий вид, габаритные, установочные и присоединительные размеры включателя-отключателя типа ВО-750У1:
1 - полюс включателя-отключателя;
2 - распределительный шкаф (расположение условно);
3 - болт заземления М16;
4 - болт заземления М10
В комплект поставки входят: три полюса, распределительный шкаф, одиночный комплект ЗИП, групповой комплект ЗИП (до 3 включателей-отключателей, отгружаемых в один адрес), инструменты и принадлежности (1 компл., поставляемый в один адрес, независимо от количества включателей-отключателей), комплект осушки сжатого воздуха - не менее 2 шт. в каждый адрес, комплект технической и товаросопроводительной документации.
