Выключатели вакуумные типов ВБУ-35 И ВБУ-110
Общие сведения
Выключатели вакуумные типов ВБУ-35 и ВБУ-110 с электромагнитным приводом предназначены для выполнения коммутационных операций в нормальных и аварийных режимах работы трансформаторов дуговых сталеплавильных печей на номинальные напряжения 35 и 110 кВ частотой тока 50 Гц.
Структура условного обозначения
ВБУ-Х-5/Х У3:
ВБ - вакуумный выключатель;
У - уральский;
Х - номинальное напряжение, кВ (35, 110);
5 - номинальный ток отключения, кА;
Х - номинальный ток, А (1000, 1250, 1600);
У3 - климатическое исполнение и категория размещения по ГОСТ
15150-69 и ГОСТ 15543.1-89.
Условия эксплуатации
Высота над уровнем моря не более 1000 м.
Нижнее значение температуры для ВБУ-35 минус 10, для ВБУ-110 минус 5°С.
Верхнее рабочее и эффективное значение температуры окружающего воздуха 30°С.
Окружающая среда невзрывоопасная с содержанием коррозионно-активных агентов в атмосфере типа II по ГОСТ 15150-69.
Требования техники безопасности по ГОСТ 12.2.007.3-75.
Выключатели для внутригосударственных и экспортных поставок типа ВБУ-35 соответствуют требованиям ТУ 16-89 ИБКЖ.674153.013 ТУ, а ВБУ-110 соответствуют требованиям ТУ 16-89 ИБКЖ.674153.011 ТУ. ТУ 16-89 ИБКЖ.674153.013 ТУ;ТУ 16-89 ИБКЖ.674153.011 ТУ
Технические характеристики
Основные технические данные выключателей приведены в таблице.
Таблица
| Наименование параметра | Значение параметра для типов выключателей | |
| ВБУ-35 | ВБУ-110 | |
| Номинальное напряжение, кВ | 35 | 110 |
| Наибольшее рабочее напряжение, кВ | 40,5 | 126 |
| Номинальный ток, А | 1250; 1600 | 1000 |
| Номинальный ток отключения, кА | 5 | |
| Сквозной ток КЗ, кА: | 80 31,5 | |
| Ток термической стойкости, кА: | 20 31,5 | |
| Собственное время отключения выключателя, с | 0,06 | 0,1 |
| Полное время отключения выключателя, с | 0,085 | 0,12 |
| Собственное время включения выключателя, с | 0,4 | |
| Номинальное напряжение постоянного тока электромагнитов | 220 | |
| Диапазон рабочих напряжений электромагнитов управления, % номинального значения: | 85–110 | |
| отключающего электромагнита | 65–120 | 70–120 |
| Масса выключателя, кг, не более | 400 | 350 |
| Ресурс по коммутационной стойкости, циклов ВО: | 20 000 150 | |
| Ресурс по механической стойкости, циклов ВО | 100 000 | 40 000 |
| Срок службы до списания, лет | 25 | |
Гарантийный срок - 2 года со дня ввода выключателей в эксплуатацию.
Принцип действия выключателя основан на явлении гашения в вакууме электрической дуги, возникающей при размыкании контактов вакуумных дугогасительных камер. Горение дуги в вакууме поддерживается парами металла, попадающими в межконтактный промежуток при их испарении с поверхности контактов.
В момент перехода тока через нулевое значение быстро нарастает электрическая прочность межконтактного промежутка, обеспечивающая надежное отключение цепи.
Выключатель ВБУ-35 (рис. 1) представляет собой коммутационный аппарат, три полюса которого установлены на одной раме и управляются электромагнитным приводом. Каждый полюс содержит дугогасительный модуль, опорный изолятор, изоляционные тяги, передающие движение от привода на подвижные контакты камер, крышку. Для подъема выключателя на раме и крышках имеются рым-болты. На раме размещен также указатель включенного и отключенного положения.
Общий вид, габаритные и установочные размеры выключателя ВБУ-35:
1 - рама;
2 - опорный изолятор;
3 - тяга;
4 - дугогасительный модуль;
5 - полюс;
6 - крышка;
7 - рым-болты;
8 - указатель положения;
9 - привод
Выключатель ВБУ-110 (рис. 2) представляет собой коммутационный аппарат, состоящий из трех отдельных полюсов, каждый из которых управляется электромагнитным приводом. Каждый полюс содержит четыре последовательно соединенных дугогасительных модуля, установленных на опорном изоляторе, изоляционные стеклопластиковые тяги, посредством которых движение от привода передается на подвижные контакты вакуумных дугогасительных камер, шунтирующие конденсаторы, верхнюю крышку с устройством для подъема полюса.

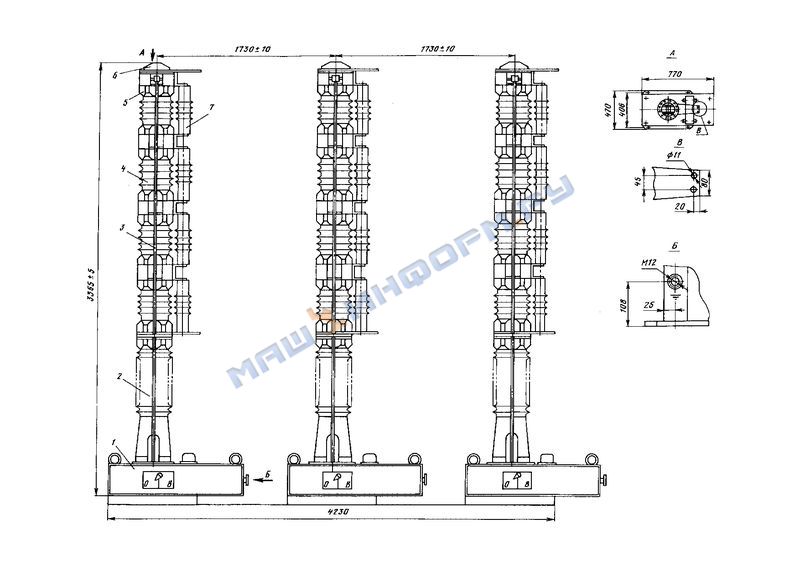

Общий вид, габаритные и установочные размеры выключателя ВБУ-110:
1 - привод;
2 - опорный изолятор;
3 - тяга;
4 - дугогасительный модуль;
5 - полюс;
6 - крышка;
7 - конденсаторы
Дугогасительный модуль (рис. 3) содержит вакуумную дугогасительную камеру типа КДВ-35-20/1250 УХЛ2, заключенную в изоляционный корпус, узел управления подвижным контактом камеры, фланцы для крепления модуля.
Общий вид дугогасительного модуля:
1, 6 - фланцы;
2 - корпус;
3 - вакуумная дугогасительная камера;
4 - подвижный контакт;
5 - узел управления ^ В комплект поставки входят: выключатель, комплект ЗИП, эксплуатационная документация.
