Камера дугогасительная вакуумная КДВ2-35-25/1600 УХЛ2
Общие сведения
Камера дугогасительная вакуумная КДВ2-35-25/1600 УХЛ2 предназначена для работы в вакуумных выключателях переменного тока частотой (50-60) Гц, номинальным напряжением 35 кВ, а также в выключателях на 110 кВ (при последовательном соединении камер), в выключателях для электроподвижного состава (электровозов), в выключателях для электротермических установок.
Структура условного обозначения
КДВ2-35-25/1600 УХЛ2:
К - камера;
Д - дугогасительная;
В - вакуумная;
2 - номер разработки;
35 - номинальное напряжение линейное, кВ;
25 - номинальный ток отключения, кА;
1600 - номинальный ток, А;
УХЛ2 - климатическое исполнение и категория размещения по ГОСТ
15150-69.
Условия эксплуатации
Эксплуатация камер должна производиться только при дополнительном усилении внешней изоляции. Внешняя изоляция определяется конструкцией выключателя.
Верхнее значение высоты над уровнем моря 1000 м.
Верхнее рабочее значение температуры 40°С, предельное значение 55°С; допускается повышение температуры окружающего воздуха при эксплуатации камер до 75°С при условии соответствия норм нагрева контактов требованиям ГОСТ 8024-90; нижнее рабочее и предельное значение температуры среды минус 60°С.
Допускаются вибрационные нагрузки в диапазоне частот от 0,5 до 100 Гц при амплитуде ускорения до 1 g и механические удары одиночного действия при пиковом ударном ускорении до 3 g.
Допускается любое положение камеры в выключателе, вертикальное, подвижным выводом вверх.
Камера КДВ2-35-25/1600 УХЛ2 изготовляется для внутрироссийских и экспортных поставок, соответствует техническим условиям ИМПБ. 686485.009 ТУ.
В условиях эксплуатации камера источником рентгеновского излучения не является, поэтому дополнительного ее экранирования не требуется.
При испытании изоляции камеры напряжением 35 кВ и более необходимо обеспечить защиту персонала от рентгеновского излучения, так как она становится источником мягкого рентгеновского излучения.
В части требований безопасности конструкция, монтаж, эксплуатация камер, а также установки, на которых производятся испытания камер на соответствие электрическим параметрам, должны удовлетворять требованиям "Правил техники безопасности при эксплуатации электроустановок потребителей" и "Правил технической эксплуатации электроустановок потребителей". ИМПБ.686485.009 ТУ
Технические характеристики
Номинальное напряжение линейное, кВ - 35 Наибольшее рабочее напряжение линейное, кВ - 40,5 Испытательное напряжение, кВ: одноминутное частотой 50 Гц - 95 полный грозовой импульс - 185 срезанный импульс - 230 Номинальный ток, А - 1600 Номинальный ток отключения, кА - 25 Коммутационная способность: номинальный ток отключения, кА - 25 нормированное процентное содержание апериодической составляющей тока отключения - 30 время дуги, с, не более - 0,025 Ток включения, кА: наибольший пик - 63 начальное действующее значение периодической составляющей - 25 Стойкость при сквозных токах короткого замыкания, кА: предельный четырехсекудный ток термической стойкости - 25 наибольший пик - 63 Электрическое сопротивление постоянному току, мкОм, не более - 30 Средняя величина тока среза, А, не более - 5 Коммутационная износостойкость, циклы ВО: при номинальном токе - 25000 (60000 при 1250 А) при токе отключения 6 кА (величина расчетная) - 2000 при токе отключения 12 кА (величина расчетная) - 500 при номинальном токе отключения - 30 операции О - 70 Механическая износостойкость, циклы ВО - 25000 (1600)* Ход подвижного контакта, мм: после изготовления - 16,5+0,5 (13,5+0,5)* после выработки ресурса по коммутационной стойкости - 18 (15,5+0,5)* Максимальная скорость подвижного контакта камеры при отключении, м/с - 2** Минимальная средняя скорость подвижного контакта камеры при отключении определяется при условии прохождения подвижным контактом камеры 70% хода за время, мс, не более - 11 Средняя скорость подвижного контакта камеры при включении на последних 2 мм перед замыканием контактов, м/с - (0,4-0,8)** Дополнительное контактное нажатие, Н - 1600+600** Износ контактов после выработки любого коммутационного ресурса, мм, не более - 3 Максимальная мощность дозы рентгеновского излучения, мкР/с (на расстоянии 4 м от незаэкранированной камеры при испытании изоляции) - 5 Время дребезга контактов, с, не более - 0,002** Габаритные размеры, мм: длина корпуса - 326 длина камеры - 410 диаметр корпуса - 150 Масса камеры, кг, не более - 10 Средний срок сохраняемости, лет - 25
* Величины, указанные в скобках, относятся к камерам, применяемым в выключателях на 110 кВ при последовательном соединении камер, в выключателях для электроподвижного состава (электровозов), в выключателях для электротермических установок (при дополнительном согласовании с разработчиком камеры).
** Требование обеспечивается выключателем. Гарантийный срок эксплуатации - 3 года и исчисляется со дня ввода камеры в эксплуатацию.
Конструкция и принцип действия
Принцип действия камеры основан на гашении электрической дуги переменного тока в вакууме: давление окружающего контакты газа не превышает 1,2·10-3 Па. Дуга горит в парах материала контактов и гаснет, как правило, при первом переходе тока через нулевое значение.
Размыкание контактов в вакууме исключает их электрохимическое разрушение, в результате чего достигается высшая эрозионная стойкость контактной пары и соответственно максимальный коммутационный ресурс вакуумных дугогасительных камер и выключателей на их основе в сравнении с выключателями других типов. Отпадает необходимость в уходе за контактами в течение всего срока эксплуатации камеры.
Работы контактов в вакууме делает невозможным какое-либо загрязнение окружающей среды, процесс становится бесшумным и пожаробезопасным. Высокие изоляционные свойства вакуумного межконтактного промежутка дают возможность уменьшить ход подвижного контакта и его скорость при размыкании, что облегчает работу привода.
Камера (см. рисунок) состоит из четырехсекционного керамического корпуса, вакуумноплотно закрытого с обоих торцов металлическими фланцами. Внутри камеры расположены контакты, припаянные к токоподводам. Один из них подвижный. При перемещении последнего герметичность камеры сохраняется благодаря наличию сильфона, вакуумноплотно соединенного с корпусом камеры и подвижным токоподводом.

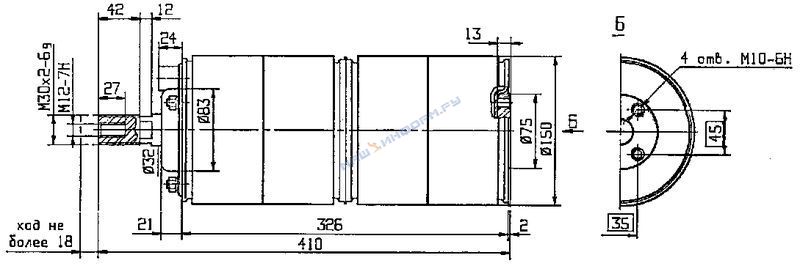

Габаритные, установочные и присоединительные размеры камеры
Система экранов предохраняет внутренние изоляционные поверхности от металлизации продуктами эрозии контактов. Для обеспечения соосности при перемещении подвижного контакта служит направляющая втулка.
Присоединение камеры к электрической цепи осуществляется через фланец неподвижного контакта и с помощью гибкого токосъема, присоединяемого к подвижному токоподводу.
Ностоящей комерой заменяется камера разработки 1980 г. типа КДВ-35-20/1250 УХЛ2. Новая камера имеет существенное улучшение ряда параметров. Увеличены с 1250 до 1600 А и с 20 до 25 кА значения номинального тока и номинального тока отключения.
С 14 до 10 кг снижена масса камеры, на 20 мм уменьшен ее диаметр. Новая камера обладает уникальным свойством отключать ток до 25 кА при ходе контакта 13-14 мм и скорости 0,8-0,9 м/с вместо обычной для камер на напряжение 35 кВ скорости 1,1-1,5 м/с. Это свойство обусловлено усовершенствованной конструкцией контактов, возбуждающих усиленное продольное магнитное поле. Уменьшение скорости и хода контактов позволило увеличить коммутационный ресурс при токе 1250 А в 3 раза с 20 до 60 тыс. циклов ВО. Все это значительно снижает эксплуатационные расходы потребителя. В каждой камере прикладывается этикетка. Техническое описание и инструкция по эксплуатации высылаются только один раз после заключения договора на поставку.
