Выключатели высоковольтные электромагнитные серии ВЭ-6, ВЭС-6
Общие сведения
Выключатели высокого напряжения электромагнитные серий ВЭ-6 и ВЭС-6 с пружинным приводом предназначены для работы в шкафах комплектных распределительных устройств (КРУ) внутренней установки тепловых и атомных электростанций на номинальное напряжение 6 и 6,6 кВ трехфазного переменного тока частотой 50 и 60 Гц. Изготовляются для нужд народного хозяйства и поставок на экспорт в страны с умеренным и тропическим климатом.
Структура условного обозначения
ВЭХ-6-40/ХХ3:
ВЭ - выключатель электромагнитный;
Х - сейсмостойкий;
6 - номинальное напряжение, кВ;
40 - номинальный ток отключения, кА;
Х - номинальный ток, А (1600, 2500, 3150);
Х3 - климатическое исполнение (У или Т) и категория размещения
по ГОСТ 15150-69 и ГОСТ 15543-70.
Условия эксплуатации
Высота над уровнем моря не более 1000 м.
Температура окружающего воздуха от минус 25 до 50°С для исполнения У3 и от минус 10 до 55°С для исполнения Т3 (с учетом превышения температуры в КРУ); при более низкой температуре необходим подогрев помещений согласно ГОСТ 14693-77.
Относительная влажность воздуха до 80% при температуре 20°С для исполнения У3 и 27°С для исполнения Т3, верхнее значение - 98% при температуре 25°С для исполнения У3 и 35°С для исполнения Т3.
Окружающая среда невзрывоопасная.
Для выключателей в сейсмостойком исполнении максимальное расчетное землетрясение (МРЗ) 9 баллов по шкале Рихтера при установке в помещении на высоте до 21 м с максимальным ускорением 0,92 g.
Выключатели соответсвтуют ТУ 16-520.223-79 и ГОСТ 687-78, по технике безопасности - ГОСТ 12.2.007.3-75. ТУ 16-520.223-79;ГОСТ 687-78
Технические характеристики
Выключатель Номинальное напряжение, кВ: исполнение У3 - 6 исполнение Т3 - 6,6 Наибольшее рабочее напряжение, кВ - 7,2 Номинальный ток, А: ВЭ(С)-6-40/1600У3 - 1600 ВЭ(С)-6-40/2500У3 - 2500 ВЭ(С)-6-40/3150У3 - 3150 ВЭ(С)-6-40/1600Т3 - 1600* ВЭ(С)-6-40/2500Т3 - 2500* ВЭ(С)-6-40/3150Т3 - 3150* Номинальный ток отключения, кА - 40* Номинальный ток включения, кА: начальное действующее значение периодической составляющей - 40* наибольший пик - 128* Предельный сквозной ток, кА: начальное действующее значение периодической составляющей - 40* наибольший пик - 128 Предельный ток термической стойкости для промежутка времени 4 с, кА - 40* Номинальное относительное содержание апериодической составляющей, %, не более - 20 Время отключения выключателя, с, не более: собственное - 0,055 полное - 0,065 Собственное время включения выключателя, с, не более - 0,075 Масса выключателя с приводом, кг: ВЭ-6-40/1600У3(Т3), ВЭ-6-40/2500У3(Т3) - 574 ВЭ-6-40/3150У3(Т3) - 606 ВЭС-6-40/1600У3(Т3), ВЭС-6-40/2500У3(Т3) - 576 ВЭС-6-40/3150У3(Т3) - 608 Пружинный привод Номинальное напряжение электродвигателя заводки рабочих пружин привода, В: переменного тока - 127, 220 постоянного тока - 110, 220 Пределы напряжения на зажимах электродвигателя заводки рабочих пружин привода, % номинального: на переменном токе - 80 - 110 на постоянном токе - 85 - 110 Номинальная мощность электродвигателя заводки рабочих пружин привода при номинальной нагрузке, не более: на переменном токе, В·А - 370* на постоянном токе, Вт - 370 Номинальный ток, измеряемый в конце заводки рабочих пружин при максимальном моменте на валу привода при Uном, А, не более: 110 В постоянного тока - 3,5 127 В переменного тока - 3,5 220 В постоянного и переменного тока - 2,5 Время заводки рабочих пружин на одну операцию включения при минимальном напряжении, с, не более - 15 Номинальное напряжение электромагнитов YАТ, YАС и YАV, В: переменного тока - 127, 220 постоянного тока - 110, 220 Пределы напряжения на зажимах электромагнитов управления, % номинального напряжения: YАС - 80-110 YАТ и YАV: на переменном токе - 65-120 на постоянном токе - 70-110 Потребляемая мощность электромагнитов управления YАТ, YАС, YАV при втянутом сердечнике, не более: на переменном токе, В·А - 750** на постоянном токе, Вт - 400 Потребляемая мощность электромагнитов управления YАТ, YАС, YАV в момент трогания сердечника, не более: на переменном токе, В·А - 500** на постоянном токе, Вт - 300
*Значения параметров при частоте 60 Гц уменьшаются на 20%.
** При частоте 60 Гц потребляемая мощность увеличивается на 20%.
Коммутационная способность вспомогательных контактов соответствует ТУ 16-642.046-86.
Выключатели обеспечивают:
коммутацию номинального тока отключения в цикле О-180 с-ВО-180 с-ВО (для АПВ выключатели не предназначены);
суммарное число включений и отключений без осмотра и ремонта при токах в диапазоне свыше 60 до 100% Iо ном - 9 операций, свыше 30 до 60% Iо ном - 14 операций, при этом допустимое число отключений не менее 2/3 суммарного числа операций;
максимальное количество операций отключения номинального тока при соs j ? 0,7 - 4000;
механическую износостойкость 4000 операций "включение - произвольная пауза - отключение" (В-fn-О).
Гарантийный срок - 2 года со дня ввода выключателей в эксплуатацию; для выключателей, поставляемых на экспорт, - 2 года со дня ввода в эксплуатацию, но не более 2,5 лет с момента проследования через государственную границу.
Конструкция и принцип действия
Выключатель (рис. 1) состоит из сборного основания (рамы), выполненного из листовой и фасонной стали, на котором крепится привод и установлен вал выключателя, дутьевое устройство (обдуватель) с трубками поддува; трех полюсов, крепящихся к основанию в верхней его части (каждый полюс выключателя состоит из двух изоляционных стоек, на которых крепятся два проходных изолятора (рис. 1, а) или медные шины (рис. 1, б); на верхнем изоляторе или шине смонтированы неподвижные контакты, на нижнем изоляторе или шине - подвижные контакты; изоляционных тяг, передающих движение вала выключателя подвижным контактам, вал выключателя соединен с валом привода рычагом и тягой на сферических подшипниках; трех дугогасительных камер, крепящихся с левой стороны шарнирной стойкой к корпусу главных неподвижных контактов и справа упирающихся в стойки; изоляционного кожуха, изолирующего полюсы и камеры выключателя друг от друга, и шкафа КРУ (передняя часть кожуха обшита металлическим заземленным листом), на кожухе выключателя сейсмостойкого исполнения устанавливаются амортизаторы, обеспечивающие устойчивость дугогасительной камеры и выключателя в КРУ при сейсмических воздействиях, и имеется ручка для перемещения выключателя и снятия кожуха. Основание установлено на колесах, и таким образом все перечисленные части выключателя в сборе представляют выдвижной элемент ячейки КРУ.

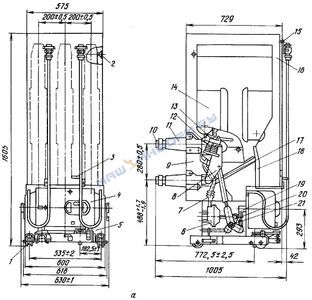

Габаритные, установочные и присоединительные размеры выключателей серий ВЭ-6 и ВЭС-6
а - на номинальные токи 1600, 2500 А
1 - колесо,
2 - амортизаторы на выключателях в сейсмостойком исполнении;
3 - ручка;
4 - пружинный привод;
5 - основание выключателя;
6 - устройство воздушного поддува;
7 - трубка поддува;
8 - подвижный контакт;
9 - три полюса;
10 - втычные контакты;
11 - проходные изоляторы на токи 1600 и 2500 А (а),
шины медные на ток 3150 А(б);
12 - неподвижные контакты;
13 - стойка шарнирная;
14 - дугогасительная камера;
15 - металлический лист;
16 - изоляционный кожух;
17 - изоляционная тяга;
18 - изоляционные стойки;
19 - рычаг сочленения привода с выключателем;
20 - тяга;
21 - вал выключателя
б - на номинальный ток 3150 А
Типоисполнения выключателей отличаются друг от друга: втычными контактами (у выключателей с номинальным током 3150 А - пальцевые (рис. 1 б), у остальных выключателей - розеточные (рис. 1, а);
выводами (у выключателей с номинальными токами до 2500 В включительно - в виде литых проходных изоляторов, у выключателей с номинальным током 3150 А - в виде шин); габаритными размерами и массой;
исполнением изоляционного кожуха.
Действие электромагнитных выключателей основано на гашении электрической дуги отключения в дугогасительной камере, содержащей пакет керамических пластин, в который дуга затягивается поперечным магнитным полем, возбуждаемым током дуги.
При отключении выключателя размыкаются главные, а затем дугогасительные контакты.
Дуга, возникающая при размыкании, под действием электродинамических сил токоведущего контура и тепловых конвекционных потоков выдувается вверх в дугогасительную камеру (рис. 2). Постепенно расширяясь, петля дуги приближается к левому рогу, расположенному над неподвижным контактом, и переходит на него. При этом катушка электромагнита, создающая магнитное дутье, оказывается включенной параллельно участку дуги между контактом и рогом.

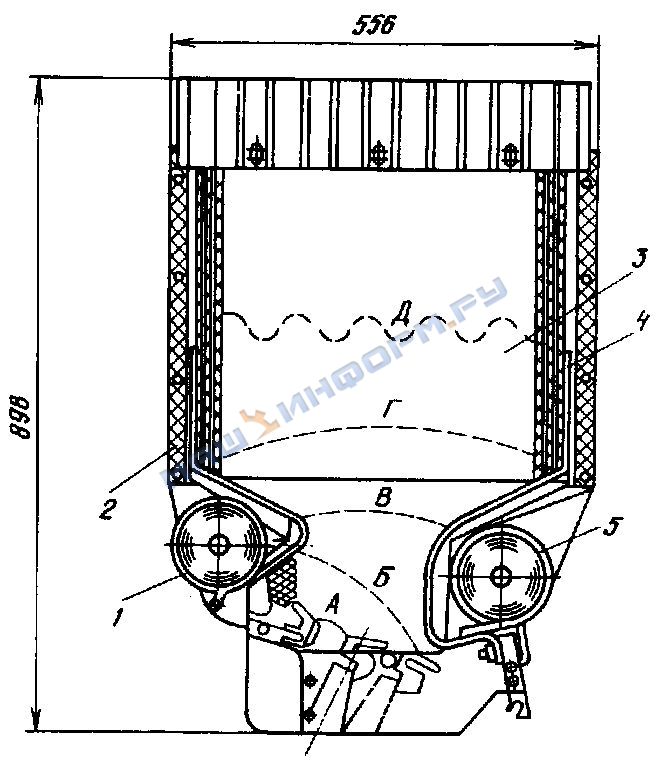

Камера дугогасительная
1, 5 - катушка магнитного дутья;
2 - дугогасительный рог (левый);
3 - пакет керамических пластин;
4 - дугогасительный рог (правый);
А, Б, В, Г, Д - положения, которые занимает дуга, поднимаясь вверх по камере
Шунтированная часть дуги гаснет, и через катушку начинает проходить полный ток отключения цепи. Второе основание дуги перебрасывается с подвижного дугогасительного контакта на правый рог, при этом оказывается последовательно включенной в цепь вторая катушка магнитного дутья. Между полюсными наконечниками электромагнита образуется мощное магнитное поле, силовые линии которого направлены перпендикулярно плоскости движения дуги. Силы взаимодействия магнитного поля с током дуги затягивают ее вверх в пакет керамических пластин, расположенных на небольшом расстоянии друг от друга. Пластины снабжены вырезами, сужающимися кверху со смещенными в сторону от середины пластины. Попадая в пакет пластин, дуга приобретает зигзагообразную форму и интенсивно охлаждается. Длина и сопротивление ее постепенно увеличиваются, и при очередном переходе тока через нуль дуга гаснет.
При отключении малых токов (до 1000 А) напряженность магнитного поля, создаваемого катушками электромагнитов, весьма мала и не может обеспечить быстрое вытягивание дуги в камеру. Для улучшения гашения таких токов применяется дутьевое устройство.
Электрическая схема соединений привода выключателей приведена на рис. 3.
Схема электрическая соединений выключателей серий ВЭ-6 и ВЭС-6:
Таблица к рис. 3
| Обозначение | Наименование | Примечание |
| YАС | Электромагнит включения | По заказу |
| YАТ | Электромагнит отключения | |
| YАV | Электомагнит отключения независимого питания | |
| М | Электродвигатель | |
| Xp1, ХР2 | Штепсельный разъем | |
| Q | Вспомогательные контакты положения выключателя | |
| SQМ | Вспомогательные контакты положения привода |
Таблица к рис. 3
ДИАГРАММА РАБОТЫ КОНТАКТОВ Q и SQM
| Положение | Q | SQМ | ||||||||||||||||||||
| выключателя | привода | 26-57 | 2-12 | 30-31 | 29-31 | 5-57 | 27-56 | 7-8 | 9-56 | 38-39 | 40-41 | 42-43 | 44-45 | 46-47 | 48-49 | 50-51 | 52-53 | 54-55 | 24-3 | 17-1 | 4-11 | 32-33 |
| Отключен | Не заведен | ? | ? | ? | ? | ? | ? | ? | ? | ? | ? | |||||||||||
| Заведен | ? | ? | ? | ? | ? | ? | ? | ? | ? | ? | ||||||||||||
| Включен | Не заведен | ? | ? | ? | ? | ? | ? | ? | ? | ? | ? | ? | ||||||||||
| Заведен | ? | ? | ? | ? | ? | ? | ? | ? | ? | ? | ? | |||||||||||
? - контакты замкнуты.
Положение элементов схемы соответствует незаведенному приводу и отключенному выключателю.
В комплект поставки входят: выключатель (без дугогасительных камер) с приводом; три дугогасительные камеры; одиночный комплект запасных частей, инструмента и принадлежностей согласно ведомости ЗИП; ремонтный комплект запасных частей, инструмента и принадлежностей согласно ведомости ЗИП (табл. 2) по отдельному заказу за отдельную плату; эксплуатационные документы (техническое описание и инструкция по эксплуатации на пять и менее выключателей, поставляемых в один адрес, техническое описание и инструкция по эксплуатации на основную комплектующую аппаратуру при условии, что эта документация поставляется поставщиками предприятию-изготовителю;
паспорт выключателя; ведомость ЗИП).
Таблица 2
| Наименование запасной части | Обозначение | Тип выключателя | Количество |
| Камера дугогасительная | 5КА.740.044 | ВЭ(С)-6-40У3 | 3 |
| 5КА.740.044-01 | ВЭ(С)-6-40Т3 | ||
| Контакты | ВИЕЮ.685179.003 | ВЭ(С)-6-40/1600 | 3 |
| ВИЕЮ.685179.001 | ВЭ(С)-6-40/2500(3150) | ||
| 5КА.551.116 | ВЭ(С)-6-40/1600 | 24 | |
| 5КА.551.116-01 | ВЭ(С)-6-40/2500, ВЭ(С)-6-40/3150 | ||
| ВИЕЮ.685.179.005 | На все типы | 3 | |
| 5КА.511.115, 5КА.551.115-01 | То же | 3 | |
| 5КА.551.090 | ВЭ(С)-6-40/1600У3, ВЭ(С)-6-40/2500У3 | 6 | |
| 5КА.551.090-01 | ВЭ(С)-6-40/1600Т3, ВЭ(С)-6-40/2500Т3 | ||
| 5КА.551.084 | ВЭ(С)-6-40/3150 | 12 | |
| Связь гибкая | 5КА.505.010 | На все типы | 3 |
| Скоба | 8КА.140.257 | ВЭ(С)-6-40/1600, ВЭ(С)-6-40/2500 | 3 |
| Пружины | 8КА.281.298 | На все типы | 6 |
| 8КА.281.299 | 12 | ||
| Экран | 8КА.365.004-01 | То же | 3 |
| Рычаг | ВИЕЮ.743327003 | -"- | 1 |
| Катушки | От 5КА.520.069 до 5КА.520.069-08 | ВЭ(С)-6-40У3 | 3 |
| От 5КА.520.069-10 до 5КА.520.069-18 | ВЭ(С)-6-40Т3 | ||
| Рычаг | 5КА.231.173 | На все типы | 1* |
| Рукоятка | 5КА.253.023 | То же | 1* |
| Кронштейн | 5КА.120.132 | -"- | 1** |
| Приспособление | 5КА.487.000 | -"- | 1** |
| Сектор | 5КА.192.025 | -"- | 1** |
* На 5 и менее выключателей,поставляемых одному заказчику, или 3 на подстанцию.
** На заказ для АЭС.
По отдельным заказам потребителей предприятием-изготовителем поставляются за отдельную плату запасные части, перечень которых приведен в табл.2. Выключатели классифицируются по номинальному току, климатическому исполнению и стойкости к сейсмическим воздействиям (табл. 1).
Таблица 1
| Типоисполнение выключателя | Обозначение основного конструкторского документа | Номинальный ток, А* | Код по ОКП |
| ВЭ-6-40/1600У3 | ИВКА.674161.003 | 1600 | 34 1411 1241 34 1411 1244 34 1411 1247 |
| ВЭ-6-40/2500У3 | ИВКА.674161.004 | 2500 | 34 1411 1242 34 1411 1245 34 1411 1248 |
| ВЭ-6-40/3150У3 | ИВКА.674161.005 | 3150 | 34 1411 1243 34 1411 1246 34 1411 1249 |
| ВЭС-6-40/1600У3 | ИВКА.674161.006 | 1600 | 34 1411 1221 34 1411 1224 34 1411 1227 |
| ВЭС-6-40/2500У3 | ИВКА.674161.007 | 2500 | 34 1411 1222 34 1411 1225 34 1411 1228 |
| ВЭС-6-40/3150У3 | ИВКА.674161.008 | 3150 | 34 1411 1223 34 1411 1226 34 1411 1229 |
* Величины номинальных токов приведены к значению температуры окружающего КРУ воздуха, равному 50 ° C.
