Выключатели электромагнитные типов ВЭЭ-6 и ВЭЭС-6
Общие сведения
Выключатели электромагнитные типов ВЭЭ-6 и ВЭЭС-6 с электромагнитным приводом предназначены для работы в шкафах комплектных распределительных устройств (КРУ) внутренней установки собственных нужд тепловых и атомных электростанций на класс напряжения 6 кВ трехфазного переменного тока частотой 50 и 60 Гц.
Структура условного обозначения
ВЭЭС-6-40/ХХХ:
ВЭ - выключатель электромагнитный;
Э - электромагнитный привод;
С - сейсмостойкий;
6 - класс напряжения выключателя, кВ;
40 - номинальный ток отключения выключателя, кА;
Х - номинальный ток выключателя, А;
ХХ - климатическое исполнение и категория размещения по ГОСТ
15150-69 и ГОСТ 15543.1-89.
Условия эксплуатации
Высота над уровнем моря не более 1000 м.
Температура окружающего воздуха от минус 25 до 40°С для исполнения У3 и от минус 10 до 45°С для исполнения Т3.
Относительная влажность воздуха до 80% (при температуре 20°С для исполнения У3 и 27°С для исполнения Т3), верхнее значение 98% (при температуре 25°С для исполнения У3 и 35°С для исполнения Т3).
Окружающая среда невзрывоопасная.
В части воздействия механических факторов внешней среды выключатели соответствуют условиям, создаваемым в зданиях собственных нужд тепловых электростанций.
При установке выключателей на высоте более 1000 м (но не более 4300 м) должны применяться выключатели исполнения Т3 с учетом проведения дополнительных испытаний на коммутационную способность и уменьшения токовых нагрузок, электрической прочности и верхних значений температуры согласно ГОСТ 15150-69.
Для выключателей в сейсмостойком исполнении максимальное расчетное землетрясение (МРЗ) 9 баллов по шкале МSК-64 при установке в помещении на высоте до 20,4 м в соответствии с ГОСТ 17516.1-90.
Выключатели для внутригосударственных и экспортных поставок соответствуют ТУ 16-674.037-85, требования безопасности по ГОСТ 12.2.007.3-75. ТУ 16-674.037-85
Технические характеристики
Технические данные приведены в табл. 2.
ТЕХНИЧЕСКИЕ ДАННЫЕ ЭЛЕКТРОМАГНИТНОГО ПРИВОДА
Номинальное напряжение электромагнитов управления и контактора постоянного тока, В: YАС - 220; 110
YАТ - 220; 110
КМ - 220; 110
Диапазон рабочих напряжений на зажимах электромагнитов управления и контактора, % от номинального напряжения: YАС и КМ - 85-110
YАТ - 70-110
Ток потребления электромагнитов управления в момент размыкания вспомогательных контактов, А, не более: для YАС на 220 В: при 242 В - 170
при 220 В - 150
при 187 В - 135
на 110 В: при 121 В - 340
при 110 В - 300
при 93,5 В - 270
для YАТ на 220 В: при 242 В - 2,8
при 220 В - 2,5
при 154 В - 2,3
на 110 В: при 121 В - 5,6
при 110 В - 5,0
при 77 В - 4,6
Сопротивление катушек электромагнитов управления при температуре 20°С, Ом: YАС на 220 В - 0,856
на 110 В - 0,252
YАТ на 220 В - 97,0
на 110 В - 23,5
Сопротивление катушек контактора КМ при температуре 20°С, Ом*: обмотки с зажимами "С-Т": на 220 В - 440
на 110 В - 140
обмотки с зажимами "Ш-Т": на 220 В - 3430
на 110 В - 780
* После срабатывания контактора КМ его вспомогательные контакты размыкают цепь обмотки с зажимами "Ш-Т".
Коммутационная способность вспомогательных контактов положения выключателя соответствует ТУ 16-526.047-74.
Выключатели обеспечивают:
коммутацию номинального тока отключения в цикле О - 180 с - ВО - 180 с - ВО; для АПВ выключатели не предназначены;
суммарное число включений и отключений без осмотра и ремонта при токах в диапазоне от 30 до 100% Iном о - 10 операций, а от 30 до 60% Iном о - 14 операций, при этом допустимое число отключений должно составлять не менее 2/3 суммарного числа операций с округлением до целого числа;
максимально допустимое количество отключений номинального тока дугогасительной камерой и дугогасительными контактами выключателей всех типов при соs jУ0,7 составляет 4000 операций;
механическую износостойкость не менее 4000 операций "включение - произвольная пауза - отключение" (В-tп -О).
Гарантийный срок - 2 года со дня ввода выключателей в эксплуатацию; для выключателей, предназначенных на экспорт, - 1 год со дня ввода в эксплуатацию, но не более 2 лет с момента проследования их через государственную границу.
Габаритные, установочные и присоединительные размеры выключателей указаны на рис. 1 и 2. Каждый тип выключателя состоит из следующих основных частей:
Габаритные, установочные, присоединительные размеры выключателей типов ВЭЭ-6 и ВЭЭС-6 (с литыми проходными изоляторами)
1 - колесо; 2 - амортизатор; 3 - ручка;
4 - привод; 5 - основание; 6 - обдуватель;
7 - трубка; 8 - контакт неподвижный;
9 - полюс; 10 - втычной контакт;
11 - проходной изолятор; 12 - неподвижный контакт;
13 - стойка шарнирная; 14 - камера; 15 - лист;
16 - кожух; 17 - тяга; 18 - стойка;
19 - рычаг; 20 - тяга; 21 - вал выключателя
Габаритные, установочные, присоединительные размеры выключателей типов ВЭЭ-6 и ВЭЭС-6 (с изоляторами в виде медных шин)
Расшифровку позиций см. на рис. 1.
сварного основания (рамы), на котором крепится привод и установлен вал выключателя, дутьевое устройство (обдуватель) с трубками обдува;
трех полюсов, крепящихся к основанию в верх-ней его части (каждый полюс выключателя состоит из двух изоляционных стоек, на которых крепятся два проходных изолятора (см. рис. 2) или медные шины). На верхнем изоляторе или шине смонтированы неподвижные контакты, на нижнем изоляторе или шине - подвижные контакты;
изоляционных тяг, передающих движение вала выключателя подвижным контактам, вал выключателя соединен с валом привода рычагом и тягой на сферических подшипниках;
трех дугогасительных камер, крепящихся с левой стороны стойкой шарнирной к корпусу главных неподвижных контактов и справа упирающихся в стойки;
изоляционного кожуха, изолирующего полюса и камеры выключателя друг от друга и шкафа КРУ (передняя часть кожуха обшита металлическим заземленным листом; на кожухе имеется ручка для перемещения выключателя и снятия кожуха). Для выключателей типа ВЭЭС-6 на кожухе устанавливаются амортизаторы, обеспечивающие устойчивость дугогасительной камеры и выключателя в КРУ при сейсмических воздействиях.
Основание установлено на колесах, и, таким образом, все перечисленные части выключателя в сборе представляют собой выдвижной элемент ячейки КРУ. При отключении малых токов (до 1000 А) напряженность магнитного поля, создаваемого катушками электромагнитов, мала и не обеспечивает быстрое втягивание дуги в камеру. Для улучшения гашения таких токов применяется дутьевое устройство.
Управление выключателем (включение, удерживание во включенном положении, отключение) производится электромагнитным приводом. Электрическая схема соединений привода приведена на рис. 3;
принципиальная электрическая схема привода - на рис. 4.
Электрическая схема соединений привода
Положение элементов соответствует отключенному приводу.

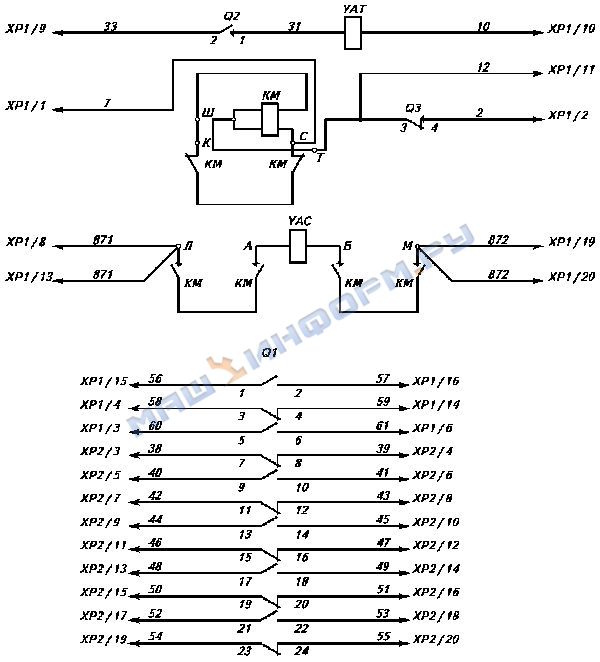

Принципиальная электрическая схема привода
Расшифровку позиций см. на рис. 3.
Типоисполнения выключателей (см. рис. 1, 2) отличаются друг от друга: втычными контактами (у выключателей с номинальным током 3150 А - пальцевые, у остальных - втычные контакты розеточного типа);
выводами (у выключателей с номинальными токами до 2500 А включительно - в виде литых проходных изоляторов, у выключателей с номинальным током 3150 А - в виде медных шин); габаритами и массой.
В комплект поставки входят: выключатель (без дугогасительных камер) с приводом в сборе; три дугогасительные камеры; одиночный комплект запасных частей, инструмента и принадлежностей согласно ведомости ЗИП (камера 5КА.740.044, контакт ВИЕЮ 685179.005, контакт 6КА.551.115, контакт 5КА.551.115-01, механизм ВИЕЮ 303655.003, экран 8КА.365.004-01, кронштейн для замера скоростей 5КА.120.132*, приспособление для замера скоростей 5КА.487.003*, рычаг ВИЕЮ 304552.018**, сектор для замера скоростей 5КА.192.029*, шаблон П - 0262* для контроля размеров между контактами выключателей).
* На 10 и менее выключателей, поставляемых в один адрес, или 3 на подстанцию.
** На 5 и менее выключателей, поставляемых в один адрес, или 3 на подстанцию. Выключатели классифицируются по номинальному току (табл. 1).
