Выключатели электромагнитные типа ВЭВ-6Б-16/630-УХЛ5
Общие сведения
Выключатели типа ВЭВ-6Б-16/630-УХЛ5 устанавливаются в оболочках рудничных нормальных и взрывобезопасных комплектных распределительных устройств (КРУ) трехфазного переменного тока частотой 50 Гц напряжением 6 кВ. КРУ рассчитаны для работы в железорудных, угольных и сланцевых шахтах, опасных по газу (метану) и пыли.
Структура условного обозначения
ВЭВ-6Б-16/630-ХУХЛ5:
В - выключатель;
Э - электомагнитный;
В - воздушный;
6 - номинальное напряжение, кВ;
Б - литера модернизации;
16 - номинальный ток отключения, кА;
630 - номинальный ток, А;
Х - шифр исполнения;
УХЛ5 - климатическое исполнение и категория размещения по ГОСТ
15150-69 и ГОСТ 15543-70.
Условия эксплуатации
Высота над уровнем моря не более 1000 м.
Окружающая среда - атмосфера подземных выработок железорудных, угольных и сланцевых шахт.
Рабочее положение в пространстве вертикальное.
Допустимое отклонение от вертикального положения 10° в любую сторону.
Группа условий эксплуатации М1 по ГОСТ 17516.1-90.
Выключатели соответствуют ТУ 16-90 ИМШБ. 674162.013 ТУ.
В части требований техники безопасности выключатели соответствуют ГОСТ 12.2.007.3-75, ГОСТ 12.1.019-79, ГОСТ 24719-81. ТУ 16-90 ИМШБ.674162.013 ТУ
Технические характеристики
Номинальное напряжение, кВ - 6
Наибольшее рабочее напряжение,кВ - 7,2
Номинальный ток, А - 630
Номинальный ток отключения, кА - 16
Ток выключения (амплитудное значение), кА - 41
Предельный сквозной ток (амплитудное значение), кА - 41
Предельный ток термической стойкости (трехсекундный), кА - 16
Собственное время отключения выключателя с приводом, с, не более - 0,06
Время отключения выключателя с приводом при номинальном токе отключения, с, не более - 0,08
Механическая износостойкость выключателей, циклов ВО - 25000
Коммутационная износостойкость, циклов ВО, тока 400 А при напряжении 6 кВ - 20000
Пределы работы привода, % номинального напряжения (127 В) - 85-115
Масса, кг*, для исполнений: 1 - 237+5
2 - 240+5
3 - 233+5
4 - 236+5
5 - 235+5
6 - 238+5
7 - 231+5
8 - 234+5
9 - 222+5
10 - 225+5
11 - 218+5
12 - 221+5 *Исполнение 1, 2, 5, 6, 9, 10 - для шкафов взрывобезопасных КРУ.
Исполнение 3, 4, 7, 8, 11, 12 - для шкафов КРУ рудничного нормального исполнения.
Гарантийный срок - 2 года со дня ввода выключателей в эксплуатацию.
Гарантийный срок выключателей, поставляемых на экспорт, - 1 год со дня ввода в эксплуатацию, но не более 2 лет с момента проследования их через государственную границу.
Конструкция и принцип действия
Выключатели изготовляются в двенадцати исполнениях:
ВЭВ-6Б-16/630-1 УХЛ5, ВЭВ-6Б-16/630-3 УХЛ5, ВЭВ-6Б-16/630-5 УХЛ5, ВЭВ-6Б-16/630-7 УХЛ5, ВЭВ-6Б-16/630-9 УХЛ5, ВЭВ-6Б-16/630-11 УХЛ5 (для установки во вводные и секционные шкафы);
ВЭВ-6Б-16/630-2 УХЛ5, ВЭВ-6Б-16/630-4 УХЛ5, ВЭВ-6Б-16/630-6 УХЛ5, ВЭВ-6Б-16/630-8 УХЛ5,ВЭВ-6Б-16/630-10 УХЛ5, ВЭВ-6Б-16/630-12 УХЛ5 (для установки в шкафы КРУ отходящих присоединений).
Выключатели типоисполнений ВЭВ-6Б-16/630-1 УХЛ5, ВЭВ-6Б-16/630-2 УХЛ5, ВЭВ-6Б-16/630-3 УХЛ5, ВЭВ-6Б-16/630-4 УХЛ5, ВЭВ-6Б-16/630-5 УХЛ5, ВЭВ-6Б-16/630-6 УХЛ5, ВЭВ-6Б-16/630-7 УХЛ5, ВЭВ-6Б-16/630-8 УХЛ5 - с электромагнитным приводом.
В выключателях ВЭВ-6Б-16/630-9 УХЛ5, ВЭВ-6Б-16/630-10 УХЛ5, ВЭВ-6Б-16/630-11 УХЛ5, ВЭВ-65-16/630-12 УХЛ5 вместо заводного электромагнита используется электродвигатель.
Выключатели типа ВЭВ-6Б-16/630 УХЛ5 - трехполюсные со встроенным пружнным приводом, элементами управления и защиты от токов короткого замыкания и от снижения напряжения.
Выключатели обеспечивают коммутацию цепей высокого напряжения в номинальном и аварийном режимах работы электрических установок.
Габаритные, установочные и присоединительные размеры приведены на рис. 1-4.

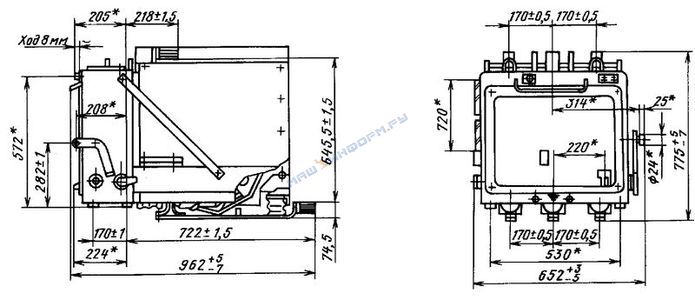

Габаритные, установочные, присоединительные размеры выключателей для взрывозащищенных КРУ ВЭВ-6Б-16/630-1 УХЛ5, ВЭВ-6Б-16/630-2 УХЛ5

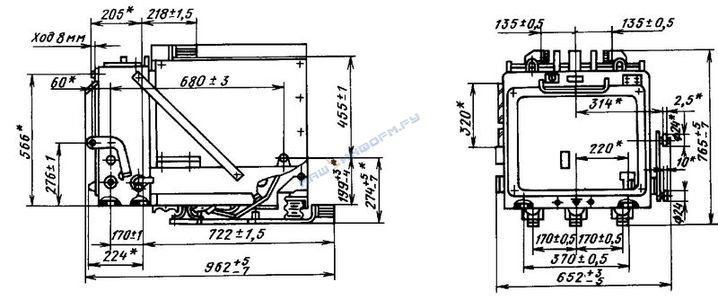

Габаритные, установочные, присоединительные размеры выключателей для КРУ в исполнении РН ВЭВ-6Б-16/630-3 УХЛ5, ВЭВ-6Б-16/630-4 УХЛ5
Габаритные, установочные, присоединительные размеры выключателей для взрывозащищенных КРУ ВЭВ-6Б-16/630-5 УХЛ5, ВЭВ-6Б-16/630-6 УХЛ5, ВЭВ-6Б-16/630-9 УХЛ5, ВЭВ-6Б-16/630-10 УХЛ5
Габаритные, установочные, присоединительные размеры выключателей для КРУ в исполнении РН ВЭВ-6Б-16/630-7 УХЛ5, ВЭВ-6Б-16/630-8 УХЛ5, ВЭВ-6Б-16/630-11 УХЛ5, ВЭВ-6Б-16/630-12 УХЛ5 L
В комплект поставки входят: выключатель (без камер дугогашения);
камеры дугогашения - 3 шт.; комплект запасных частей (ЗИП);
эксплуатационная документация: паспорт, техническое описание и инструкция по эксплуатации - 1 экз. на пять или менее выключателей, поставляемых в один адрес, ведомость запасных частей (ЗИП).
