Выключатели автоматические быстродействующие и токоограничивающие серий ВАБ-43 и ВАТ-43
Общие сведения
Выключатель типа ВАТ-43-Л предназначен для защиты линий постоянного тока при коротких замыканиях и недопустимых перегрузках. Выключатели типа ВАБ-43-К предназначены для защиты преобразовательных установок от обратных токов (катодные).
Структура условного обозначения
ВАХ-43-Х/10-Х УХЛ4:
В - выключатель;
А - автоматический;
Х - Б - быстродействующий, Т - токоограничивающей;
43 - номер разработки;
Х - номинальный ток, А: 2000, 4000, 6300;
10 - условное обозначение номинального напряжения: 1050 В;
Х - исполнение выключателя максимального тока: Л - линейный,
К - катодный;
УХЛ4 - климатическое исполнение и категория размещения по ГОСТ
15150-69.
Условия эксплуатации
Высота над уровнем моря не более 1000 м. Температура окружающего воздуха от 1 до 40°С. Относительная влажность до 80% при температуре 25°С. В воздухе помещения не должно быть газов и паров, вызывающих коррозию металлов и разрушающих изоляцию. Выключатели не предназначены для работы: в среде насыщенной пылью (угольной, древесной); в местах, подверженных тряске и ударам;
на электровозах и другом подвижном составе, на подвижных средствах водного транспорта. Выключатели соответствуют ТУ 16-520.183-76. Требования техники безопасности по ГОСТ 12.2.007.0-75. ТУ 16-520.183-76
Технические характеристики
Таблица к рис. 7
| Типоисполнение | Размеры, мм | |
| L | L1 | |
| ВАТ-42-2000; ВАБ-42-2000; | 620 | 570 |
| ВАТ-42-10000; ВАБ-42-10000 | 650 | 600 |
Общий вид выключателей и габаритные размеры приведены на рис. 1-3. Привод выключателя - поляризованный, с размагничивающим витком главного тока.Во включенном положении выключатель удерживается постоянным магнитом. Дугогасительная система выключателя состоит из дугогасительной камеры и катушки магнитного дутья. Главные контакты выключателя имеют напаянные контактные накладки из чистого серебра, защищенные от обгорания медными дугогасительными контактами.

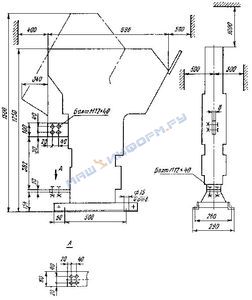

Габаритные, установочные и присоединительные размеры выключателя ВАТ-43-2000/10-Л УХЛ4
Габаритные, установочные и присоединительные размеры выключателя ВАБ-43-4000/10-К УХЛ4
Габаритные, установочные и присоединительные размеры выключателя ВАБ-43-6300/10-К УХЛ4 ч В комплект поставки выключателей входят: выключатель; станция управления; запасные части согласно ведомости ЗИП; паспорт;
техническое описание и инструкция (1 комплект на 5 выключателей, поставляемых в один адрес).
