Выключатели автоматические быстродействующие и токоограничивающие серий ВАБ-42 и ВАТ-42
Общие сведения
Выключатели автоматические быстродействующие постоянного тока типа ВАБ-42 и токоограничивающие ВАТ-42 предназначены для защиты полупроводниковых преобразователей, электрических машин и линий постоянного тока при коротких замыканиях и недопустимых перегрузках в промышленных установках различного назначения.
Структура условного обозначения
ВАХ-42-Х/Х-Л(ЛА) УХЛ4:
В - выключатель;
А - автоматический;
Х - Б - быстродействующий, Т - токоограничивающий;
42 - порядковый номер конструкции;
Х - номинальный ток, А;
Х - номинальное напряжение, В;
Л - линейный автомат;
ЛА - автомат, отличающийся тем, что все элементы управления, в
том числе и реле РДШ, смонтированы на одной раме;
УХЛ4 - климатическое исполнение и категория размещения по ГОСТ
15150-69.
Условия эксплуатации
Высота над уровнем моря не более 1000 м. Температура окружающего воздуха от 1 до 40°С. Относительная влажность до 80% при 25°С. В воздухе помещения, в котором расположен выключатель, не должно быть газов и паров, вызывающих коррозию металлов и разрушающих изоляцию. Выключатели не предназначены для работы: в среде, насышенной пылью (например, угольной, абразивной, древесной); в местах, подверженных тряске и ударам; на электровозах и другом подвижном составе, на подвижных средствах водного транспорта. Превышение температуры воздуха в шкафу над температурой окружающего воздуха вне шкафа не более 10°С. Выключатели соответствуют ТУ 16-520.160-75, требования техники безопасности по ГОСТ 12.2.007.0-75. ТУ 16-520.160-75
Технические характеристики
Основные технические данные выключателей приведены в табл. 1.
В состав изделия входят элементы, представленные в табл. 2.
Общий вид аппаратов и размеры приведены на рис.1-5.

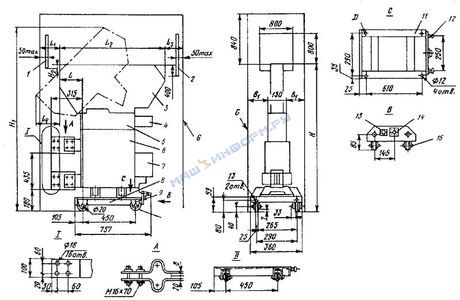

Общий вид, габаритные и установочные размеры выключателей ВАБ-42-2000/5-Л УХЛ4; ВАБ-42-2000/10-Л УХЛ4; ВАТ-42-2000/6-Л УХЛ4;
ВАТ-42-2000/10-Л УХЛ4 1, 2 - экраны;
3 - шунт;
4 - камера дугогасительная;
5 - индукционно-динамический привод (ИДП);
6 - блок контактный;
7 - блок быстродействующего привода;
8 - блок сигнализации;
9 - тележка;
10 - вилка;
11 - колесо;
12 - рама;
13 - зажим заземления;
14 - блок зажимов катушки ИДП;
15 - разъем цепей управления;
16 - ось I - перестановка колес тележки для изменения направления вкатывания;
II - верхняя выводная шина;
III - нижняя выводная шина;
D - отверстия;
G - обозначения из текста:
Общий вид, габаритные и установочные размеры выключателей ВАТ-42-4000/10-Л УХЛ4; ВАТ-42-4000/6-Л УХЛ4; ВАБ-42-4000/10-Л УХЛ4 1, 2 - экраны;
3 - камера дугогасительная;
4 - ИДП;
5 - блок контактный;
6 - блок быстродействующего привода;
7 - блок сигнализации;
8 - тележка;
9 - вилка;
10 - колесо;
11 - рама;
12 - зажим заземления;
13 - блок зажимов катушки ИДП;
14 - разъем цепей управления;
15 - ось;
D - отверстия;
G - обозначения из текста:
Общий вид, габаритные и установочные размеры выключателей ВАТ-42-6300/10-Л УХЛ4; ВАТ-42-6300/6-Л УХЛ4; ВАБ-42-6300/10-Л УХЛ4 1, 2 - экраны;
3 - камера дугогасительная;
4 - блок контактный;
5 - ИДП;
6 - блок быстродействующего привода;
7 - блок сигнализации;
8 - тележка;
9 - вилка;
10 - колесо;
11 - рама;
12 - зажим заземления;
13 - блок зажимов катушки ИДП;
14 - разъем цепей управления;
15 - ось;
16 - болт М12x40;
17 - болт М12x45;
D - отверстия;
G - обозначения из текста:
Общий вид, габаритные и установочные размеры выключателей ВАТ-42-10000/10-Л УХЛ4; ВАТ-42-10000/6-Л УХЛ4; ВАБ-42-10000/10-Л УХЛ4 1 - камера дугогасительная;
2 - блок контактный;
3 - ИДП;
4 - блок быстродействующего привода;
5 - блок сигнализации;
6 - тележка;
7 - вилка;
8 - колесо;
9 - экран;
10 - рама;
11 - зажим заземления;
D - отверстия;
G - обозначения из текста:
Общий вид, габаритные и установочные размеры выключателей ВАТ-42-2000/10-ЛА УХЛ4; ВАТ-42-4000/10-ЛА УХЛ4; ВАТ-42-6300/10-ЛА УХЛ4 1 - экран;
2 - шкаф управления;
3 - реле РДШ;
4 - блок конденсаторов;
5 - блок зажимов;
6 - кронштейн;
7 - полюс;
8 - выключатели цепей управления;
9 - лампа сигнальная;
10 - пульт управления;
11 - ключ управления;
12 - блок управления;
13 - станция управления;
14 - основание;
15 - направляющие;
16 - болт заземления М10x25: Для повышения быстродействия и получения токоограничения в выключателях серии ВАТ-42 применяется индукционно-динамический привод (ИДП), который воздействует непосредственно на подвижный контакт выключателя. Реле РДШ (рис. 6) реагирует на токи перегрузки и токи короткого замыкания. Данные для настройки РДШ представлены в табл. 3.

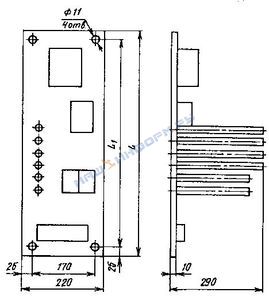

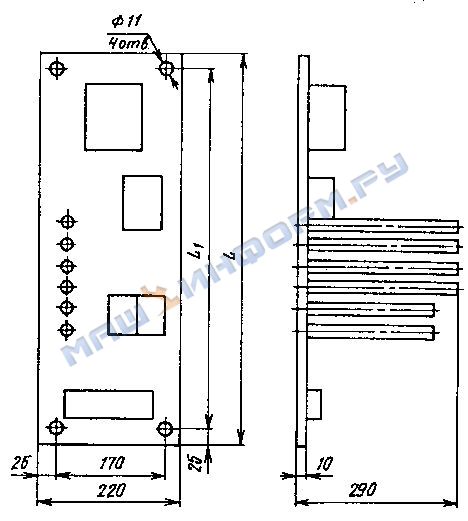

Контакты реле РДШ воздействуют на схему управления ИДП. Отключение выключателя ВАТ-42 происходит под действием ИДП. В выключателе ВАБ-42 реле РДШ своим контактом разрывает цепь удерживающей катушки. Выключатель отключается под действием пружин. Станция управления выключателем ВАБ-42 показана на рис. 7. В шкафу управления выключателя ВАТ-42-ЛА и в блоке управления выключателя ВАТ-42-Л (рис. 8) расположена мощная конденсаторная батарея, которая питает ИДП. Работа со шкафом и блоком управления разрешена только после разряда и заземления этой батареи. Калибровка выключателей производится путем калибровки реле РДШ. При номинальном токе выключателя 10000 А включаются два полюса выключателя параллельно, и в цепи каждого включено реле РДШ-6000. Для равномерного распределения токов между полюсами выключателей необходимо ввести отрезки токоведущих шин длиной 3,5-5 м.

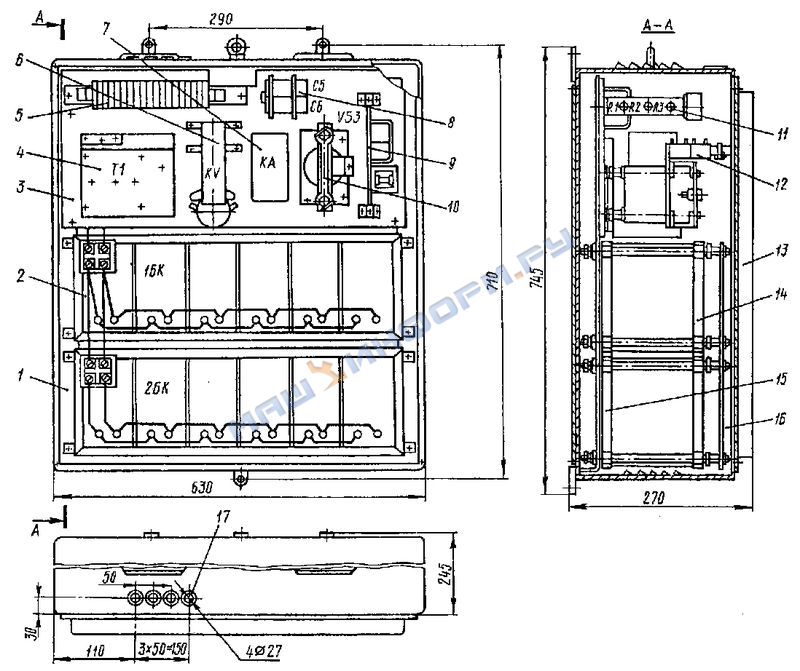

Блок управления выключателя ВАТ-42 1, 14, 15 - рамы;
2 - конденсаторная батарея;
3 - панель;
4 - трансформатор;
5 - блок зажимов;
6 - реле напряжения;
7 - реле токовое;
8 - конденсаторы;
9 - панель формирования импульсов;
10 - тиристор;
11 - резисторы;
12 - вспомогательные контакты;
13 - крышка;
16 - экран;
17 - втулка Проверка калибровки выключателя возможна путем пропускания испытательного тока через вспомогательную калибровочную обмотку реле РДШ, расположенную на магнитопроводе реле. При установке, отладке выключателей строго выполнять условия по технике безопасности, предписанные инструкцией по эксплуатации. При соединении цепей управления с блоком управления и с РДШ руководствоваться инструкцией по монтажу. Вибрации, возникающие при включении выключателя, не должны передаваться реле РДШ (возможно ложное срабатывание). При монтаже выключателя не разрешается размещать заземленные и разнопотенциальные конструкции внутри зоны G (рис. 1-4). Уменьшение размеров зоны G за счет специальных экранов из изоляционных материалов должно быть согласовано с предприятием-разработчиком. При этом возможно изменение параметров выключателя. В комплект поставки выключателей всех типоисполнений, кроме ЛА, входят: выключатель; реле РДШ-3000 для выключателей на номинальный ток 2000 и 4000 А; реле РДШ-6000 для выключателя на номинальный ток 6000 А; реле РДШ-6000 для выключателя на номинальный ток 10000 А (2 шт.);блок управления БУ (только для выключателей типа ВАТ) - 1 шт. для выключателей на номинальный ток до 6000 А; 2 шт. для выключателей на номинальный ток 10000 А; запасные части согласно ведомости ЗИП;
паспорт; техническое описание и инструкция по эксплуатации (не менее 1 шт. на 5 выключателей, поставляемых в один адрес). Выключатели исполнения ЛА имеют РДШ, блок управления и станцию управления, установленные на общей раме с выключателем.
