Выключатели автоматические быстродействующие и токоограничивающие серии ВАБ-48 и ВАТ-48
Общие сведения
Выключатели автоматические быстродействующие и токоограничивающие серий ВАБ-48 и ВАТ-48 предназначены для защиты электроустановок постоянного тока от недопустимых перегрузок и коротких замыканий и устанавливаются в промышленных электроустановках различного назначения. Выключатели имеют улучшенные технико-экономические показатели (меньше масса, габариты, больше ресурс по механической износостойкости) и предназначены для замены выпускаемых в настоящее время выключателей на номинальное напряжение до 1050 В.
Структура условного обозначения
ВАХ-48-Х/Х-Л-Х4:
В - выключатель;
А - автоматический;
Х - Б - быстродействующий, Т - токоограничивающий;
48 - порядковый номер конструкции;
Х - номинальный ток, А (2000, 4000, 6300 или 12500);
Х - номинальное напряжение (5-460 В; 6-660 В;
10-1050 В);
Л - линейный (выключатель максимального тока);
Х4 - климатическое исполнение (УХЛ и О) и категория размещения
- по ГОСТ 15150-69.
Условия эксплуатации
Выключатели предназначены для эксплуатации в закрытом помещении в шкафу или вне шкафа при следующих условиях: Температура окружающего воздуха от 1 до 40°С. Относительная влажность воздуха до 80% при температуре 25°С. Окружающая среда невзрывоопасная, не содержащая газов и паров, вызывающих коррозию металлов и разрушающих изоляцию. При установке выключателя в шкафу превышение температуры воздуха в шкафу над температурой воздуха вне шкафа не должно быть более 10°С. Вибрационные нагрузки в диапазоне частот 2-53 Гц с ускорением не более 0,20 g ГОСТ 17516-72. Требования по технике безопасности по ГОСТ 12.2.007.0-75, класс защиты 01. При установке выключателя запрещается размещать заземленные и разнопотенциальные конструкции внутри зоны Г. Для уменьшения зоны Г могут быть применены изоляционные экраны. Выключатели для внутренних поставок и для экспорта в страны с умеренным и тропическим климатом соответствуют ТУ 16-87 ИБКЖ.674171.006 ТУ, ГОСТ 2585-81. ТУ 16-87 ИБКЖ.674171.006 ТУ;ГОСТ 2585-81
Технические характеристики
Технические данные представлены в таблице.
Таблица
| Тип выключателя для климатического исполнения УХЛ4 и О4 | Номинальное напряжение, В | Номинальный ток, А | Номинальный рабочий ток*, А | ||
| при размещении выключателя в шкафу и вне шкафа, температуре окружающего воздуха до 40 ° C для исполнения УХЛ4 | при температуре окружающего воздуха до 45 ° C для исполнения О4 | ||||
| в шкафу | вне шкафа | ||||
| ВАТ-48-2000/10-Л | 1050 | 2000 | 2000 | 1800 | 2000 |
| ВАТ-48-2000/6-Л | 660 | ||||
| ВАТ-48-2000/5-Л | 460 | ||||
| ВАТ-48-4000/10-Л | 1050 | 4000 | 4000 | 4000 | |
| ВАТ-48-4000/6-Л | 660 | 3600 | |||
| ВАТ-48-4000/5-Л | 460 | (4000)** | |||
| ВАТ-48-6300/10-Л | 1050 | 6300 | 6300 | 5500 | 6300 |
| ВАТ-48-6300/6-Л | 660 | (6300)** | |||
| ВАТ-48-12500/10-Л | 1050 | 12500 | 12500 | 11000 | 12500 |
| ВАТ-48-12500/6-Л | 660 | (12500)** | |||
* При применении выключателя на высоте свыше 1000 до 2000 м над уровнем моря номинальный рабочий ток выключателя снижается на 200%.
** При превышении температуры воздуха в шкафу над температурой воздуха вне шкафа не более 5 ° C.
Род тока главной цепи - постоянный
Максимальное значение аварийного тока в цепи с индуктивностью 0,2+0,05 мГн, где устанавливается выключатель, в зависимости от исполнения выключателя, кА - 80-120
Собственное время размыкания цепи с максимальным значением аварийного тока при индуктивности цепи 0,2+0,05 мГн для выключателей, с, не более:
серии ВАТ-48 - 0,002
типа ВАБ-48-2000/10-Л - 0,005
всех остальных - 0,008
Номинальное напряжение цепей управления для выключателей серии, В:
ВАТ-48 - 220 (переменного тока)
ВАБ-48 - 110 или 220 (постоянного тока)
Ресурс по механической износостойкости, циклы, не менее - 50000
Ресурс по механической износостойкости для импульсного привода выключателей серии ВАТ-48, циклы, не менее - 3000
Масса выключателя (без аппаратуры управления) в зависимости от типоисполнения для выключателя, кг:
однополюсного - 90-140
двухполюсного - 280-290
Масса блока управления, кг, не более - 65
Масса станции управления, кг, не более - 10
Масса реле РДШ, кг - 24-35
Масса реле РМТ, кг, не более - 5 Гарантийный срок - 2,5 года для внутренних поставок со дня ввода в эксплуатацию; 2 года для экспортных поставок со дня ввода в эксплуатацию.

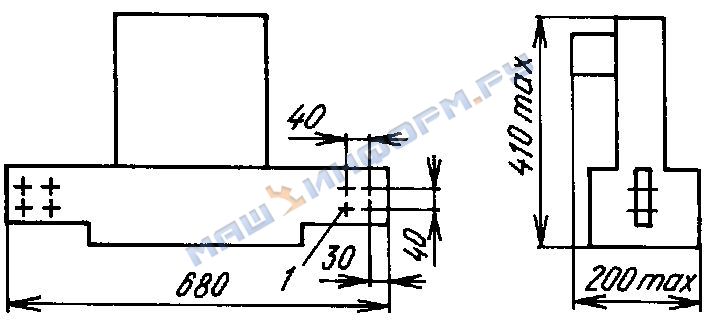

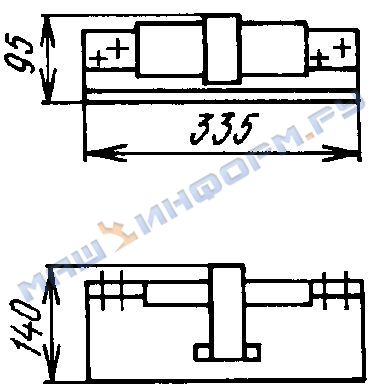

Выключатели на номинальный ток 2000, 4000, 6300 А - однополюсные, а на номинальный ток 12500 А - двухполюсные. Полюс выключателя имеет электромагнитный привод, контактное и дугогасительное устройство. Выключатель имеет две выводные шины для подсоединения силовой цепи. Электромагнитный привод выполнен с удерживающим электромагнитом. Выключатель ВАБ-48 на номинальный ток 2000 А имеет также исполнение с удерживанием во включенном положении защелкой. Выключатели серии ВАТ-48 имеют, кроме электромагнитного, импульсный привод. Сигнал на отключение выключателя дает реле РДШ. В зависимости от типоисполнения выключателя и тока уставки применяется реле РДШ-3000 и РДШ-6000. Выключатель ВАБ-48 с электромагнитным приводом защелочного типа имеет вместо РДШ реле РМТ. Для управления выключателем серии ВАТ-48 служит блок управления (БУ), а выключателем серии ВАБ-48 - станция управления (СУ). Условия хранения выключателя для умеренного климата - по группе 1 ГОСТ 15150-69, для тропического - по группе 8 ГОСТ 15150-69. Габаритные размеры выключателей и комплектующей аппаратуры приведены на рис. 1-5.

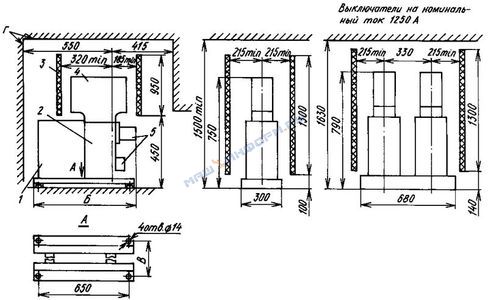

Таблица
| Номинальный ток выключателя, А | Размеры, мм | |
| Б | В | |
| 2000 | 728 | 250 |
| 4000 | 763 | |
| 6300 | 1023 | |
| 12500 | 650 | |
2 - контактный блок;
3 - изоляционный экран;
4 - дугогасительная камера;
5 - выводные шины
В комплект поставки однополюсного выключателя входят: выключатель, реле РДШ (реле РМТ - для выключателя ВАБ-48 на 2000 А с удерживанием защелкой), блок управления БУ (только для выключателей типа ВАТ), станция управления СУ (только для выключателей типа ВАБ), паспорт, техническое описание и инструкция по эксплуатации, запасные части. Для двухполюсного выключателя реле РДШ, блок управления поставляются в количестве 2 шт., остальное - так же, как и для однополюсного выключателя.
