Вентиляторы радиальные взрывозащищенные типов ВР80-75-10(12,5).1КЗ
Общие сведения
Вентиляторы предназначены для перемещения парогазопылевоздушных взрывоопасных смесей I, IIА, IIВ категорий, групп Т1, Т2, Т3 и Т4 по классификации ГОСТ 12.1.011-78, не вызывающих ускоренной коррозии материалов проточной части вентиляторов, с запыленностью (в том числе взрывоопасной пылью) не более 0,1 г/м3, не содержащих взрывчатых веществ, липких и волокнистых материалов, с температурой до 80°С.
Исключение составляют лишь взрывоопасные смеси с воздухом коксового газа (IIВТ1), окиси пропилена (IIВТ2), окиси этилена (IIВТ2), формальдегида (IIВТ2), этилтрихлорсилана (IIТ2), этилена (IIТ2), винилтрихлорсилана (IIТ3).
Вентиляторы применяются в стационарных системах вентиляции производственных зданий, а также для других санитарно-технических и производственных целей. ВР80-75-Х.1КЗ:
ВР80-75 - обозначение серии;
Х - номер вентилятора (10; 12,5);
1КЗ - индекс исполнения (взрывозащищенные, из алюминиевых
сплавов).
Условия эксплуатации
Вентиляторы устанавливаются за пределами помещений длительного пребывания людей.
Вентиляторы допускается применять для перемещения сред, в которых скорость коррозии металлов в проточной части не превышает 0,1 мм/год.
Вентиляторы применяются для обслуживания взрывоопасных помещений классов В-1а, В-1б по классификации "Правил устройства электроустановок" (ПУЭ).
Возможность применения вентиляторов для конкретных сред в зависимости от их коррозионного воздействия на материалы проточной части определяется проектными организациями заказчика.
Вентиляторы неприменимы для перемещения парогазопылевоздушных смесей от технологических установок, в которых взрывоопасные вещества нагреваются выше температуры их самовоспламенения или находятся под избыточным давлением, а также для перемещения газопаропылевоздушных смесей, содержащих взрывчатые вещества.
Допустимая температура нагрева узлов вентиляторов и подшипников двигателя не должна превышать 80°С.
Вентиляторы предназначены для эксплуатации в макроклиматических районах с умеренным (У) и тропическим (Т) климатом категории размещения 2 по ГОСТ 15150-69.
При защите электродвигателей от атмосферных воздействий допускается использование вентиляторов для нужд народного хозяйства по категории размещения 1 согласно ГОСТ 15150-69 для обоих климатических исполнений.
Температура окружающей среды от минус 40 до 40°С (45°С - для вентиляторов тропического исполнения).
Среднее квадратическое значение виброскорости внешних источников вибрации в местах установки вентиляторов не должно превышать 2 мм/с.
Частицы пыли, содержащиеся в отсасываемом воздухе, не должны превышать 50 мкм.
При подготовке вентиляторов к работе и при эксплуатации должны соблюдаться общие и специальные правила техники безопасности, в том числе "Правила устройства, монтажа и безопасной эксплуатации взрывозащищенных вентиляторов" (ПУМБЭВВ-85).
Место установки вентиляторов выбирается таким образом, чтобы уровни шума и вибрации, создаваемые вентиляционной системой на рабочих местах, не превышали требований ГОСТ 12.1.003-83 и ГОСТ 12.1.012-78.
Для обеспечения уровней шума, установленных ГОСТ 12.1.003-83, и вибрации, установленных ГОСТ 12.1.012-78, проектные организации при разработке проектов должны предусматривать средства защиты от шума по СНиП 11-12-77, ГОСТ 12.1.029-80 и средства защиты от вибрации по ГОСТ 26568-85.
Пусковая аппаратура монтируется согласно "Правилам устройства электроустановок" в местах, позволяющих наблюдать за работой вентилятора.
Вентилятор и электродвигатель должны быть надежно заземлены. Значение сопротивления между заземляющим болтом (винтом) и каждой доступной прикосновению металлической нетокопроводящей частью вентилятора, которая может оказаться под напряжением, не должно превышать 0,1 Ом.
Вентиляторы соответствуют требованиям ТУ 4861-010-00270366-93 и ТУ 4861-010-00270366-94.
Нормативно-технический документ
ТУ 4861.010.00270366-93,ТУ 4861.010.00270366-94
Технические характеристики
Основные технические характеристики вентиляторов представлены на рис. 1-3 и в таблице.
Таблица
| Тип вентилятора | Электродвигатель | Частота вращения, мин-1 | Параметры вентиляторов в рабочей зоне | Масса, кг | ||
| Типоисполнение | Мощность, кВт | Производительность, 103·м3/ч | Полное давление, Па | |||
| ВР80-75-10.1КЗ | АИМ180М6 АИМ200М6 | 18,5 22 | 1000 | 19,3–37,8 | 1495–924 | 507 622 |
| ВР80-75-12,5.1КЗ | АИМ200L8 АИМ225М8 | 22 30 | 750 | 28,6–55,9 | 1342–829 | 977 1022 |
| ВР80-75-10.1КЗ | АИМ160S8 АИМ160М8 АИМ160М6 | 7,5 11 15 | 750 1000 | 14,6–28,6 19,3–37,8 | 859–530 1495–924 | 447 472 500 |
Таблица к рис. 1
| Индекс вентилятора | А1 | А2 | А3 | А4 | А5 | А6 | А7 | А8 | А9 | t | В1 | L1 | L | Н2 | Нmах | I | I1 | I2 | n | b | n1 | D | D1 |
| ВР80-75-10.1КЗ | 734 | 750 | 750 | 750 | 750 | 840 | 1260 | 630 | 345 | 150 | 1915 | 435 | 1440 | 659,5 | 1834 | 10±6 | 5+3 | 40±3 | 5 | 700 | 20 | 1000 | 1035 |
| ВР80-75-12,5.1КЗ | 794 | 750 | 87,5 | 919 | 925 | 1080 | 1535 | 785 | 360 | 125 | 2165,5 | 542,5 | 1802 | 801 | 2176 | 12,5±6 | 6,3+3 | 50±3 | 6 | 875 | 28 | 1225 | 1315 |

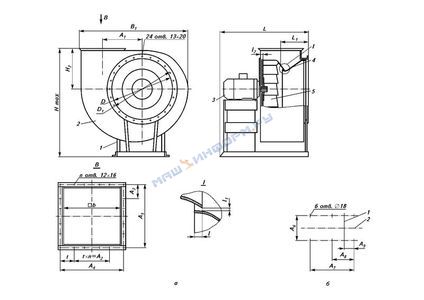

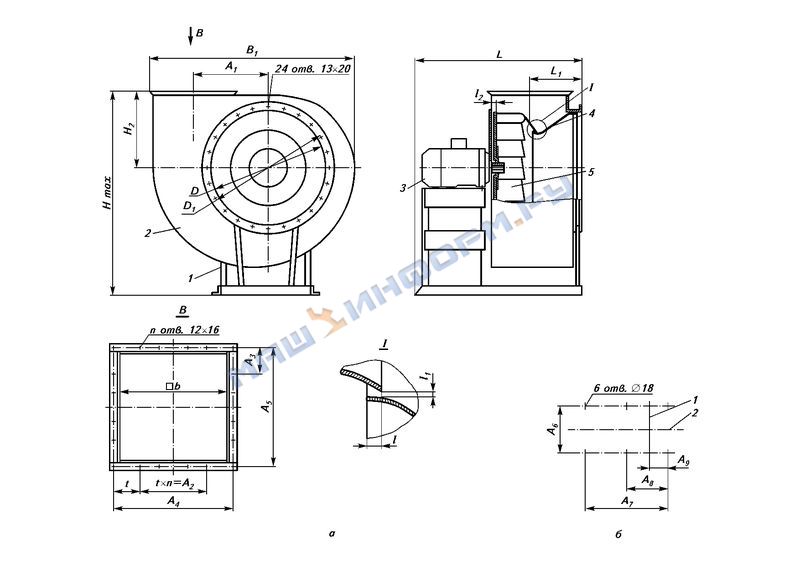

Общий вид вентиляторов:
а - установочные, присоединительные и габаритные размеры:
1 - станина;
2 - корпус;
3 - электродвигатель;
4 - коллектор;
5 - рабочее колесо;
б - схема расположения отверстий под фундаментные болты:
1 - ось корпуса;
2 - ось вентилятора

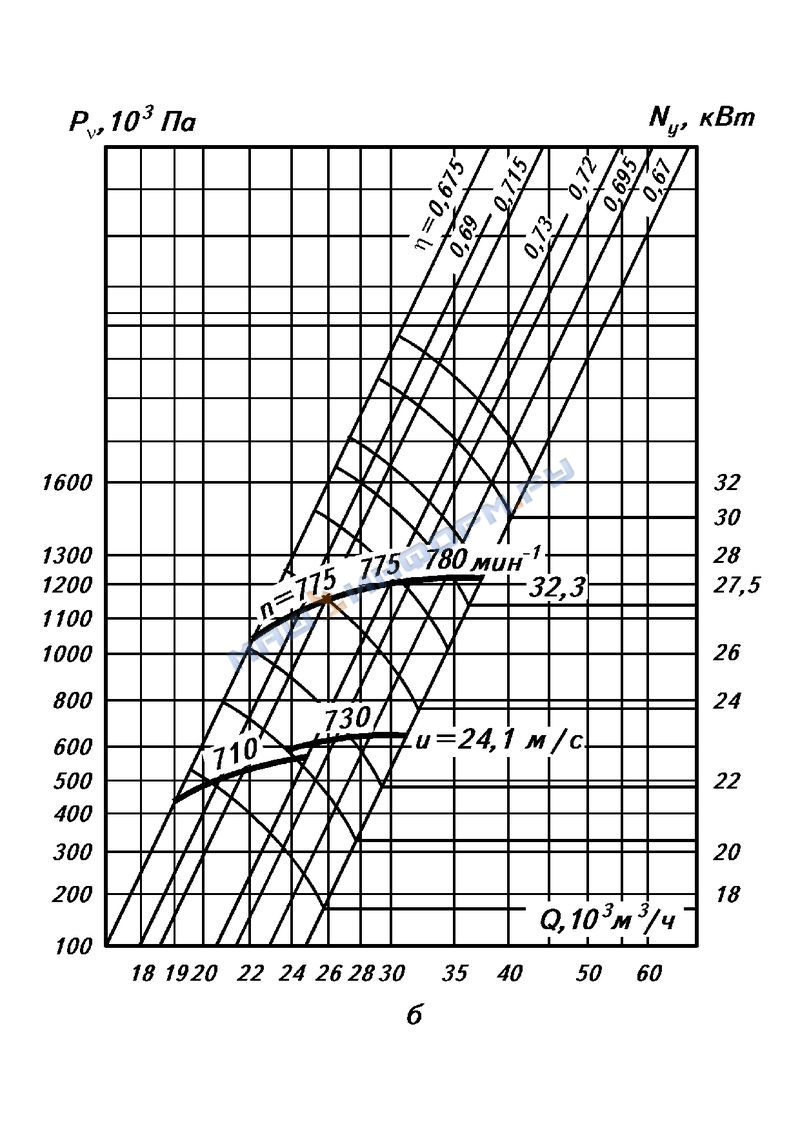

Аэродинамические характеристики вентиляторов:
а - типа ВР80-75-10.1КЗ (ТУ 4861-010-00270366-93);
б - типа ВР80-75-12,5.1КЗ (ТУ 4861-010-00270366-93);
в - типа ВР80-75-10.1КЗ (ТУ 4861-010-00270366-94);
Q - производительность по воздуху, 103·м3/ч;
P - полное давление, 103 Па;
Nу - установочная мощность, кВт;
h - КПД, доли единицы;
n - частота вращения рабочего колеса, мин-1;
u - окружная скорость рабочего колеса, м/с

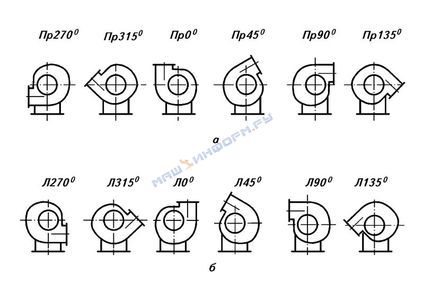

Схемы возможных положений корпуса вентиляторов:
а - правого вращения;
б - левого вращения
По направлению вращения рабочего колеса вентиляторы выполняются:
правого вращения - с колесом, вращающимся по часовой стрелке, если смотреть со стороны всасывания;
левого вращения - с колесом, вращающимся против часовой стрелки, если смотреть со стороны всасывания (см. рис. 3).
Допускается комплектация вентиляторов электродвигателями других серий, соответствующими по мощности, частоте вращения, напряжению и взрывозащите.
Среднее квадратическое значение виброскорости вентиляторов составляет 6,3 мм/с.
Гарантийный срок - 1,5 года со дня ввода вентиляторов в эксплуатацию.
Средний срок службы - не менее 5 лет.
Гарантийный срок эксплуатации комплектующих деталей вентиляторов считается равным гарантийному сроку эксплуатации вентиляторов.
Принцип работы вентилятора заключается в перемещении воздуха за счет передачи ему энергии вращения рабочего колеса, получающего вращение от двигателя (см. рис. 1).
При вращении рабочего колеса воздух, поступающий через входной патрубок и коллектор, попадает в каналы между лопатками колеса, под действием центробежной силы движется к периферии рабочего колеса и далее направляется в выходной патрубок.
Вентилятор включает в себя спиральный корпус, рабочее колесо, коллектор, приводной электродвигатель, станину с возможной установкой на виброизоляторы (по заказу потребителя) (рис. 4).

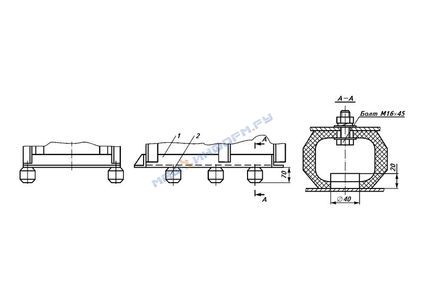

Схема установки виброизоляторов:
1 - станина вентилятора;
2 - резиновый виброизолятор (ОСТ 95.10196-86)*
* Крепление виброизоляторов осуществляется на установочные отверстия в станине вентиляторов. Расположение отверстий - см. рис. 1.
Вентиляторы выполнены по 1-й конструктивной схеме согласно ГОСТ 5976-90 - рабочее колесо смонтировано на валу двигателя.
Корпус неразъемный, поворотный, может устанавливаться в одно из положений, как показано на рис. 3, по направлению выходного патрубка. Боковые стенки корпуса собраны на фланце. К передней стенке крепится круглый входной фланец.
Рабочее колесо барабанного типа с лопатками загнутыми назад по направлению вращения.
Коллектор служит для подвода воздуха к рабочему колесу.
Сварная станина выполнена из листового и фасонного проката, имеет в основании раму для установки на фундамент. На станине монтируется приводной электродвигатель.
Детали и сборочные единицы проточной части вентилятора выполняются из алюминиевых сплавов с пониженной способностью к искрообразованию.
Пуск вентилятора осуществляется с предварительной подачей светозвукового сигнала в систему общецеховой сигнализации и на закрытое дросселирующее устройство на стороне воздуховодной сети во избежание перегрузки электродвигателя и его аварийного отключения токовой защитой.
После включения приводного электродвигателя дросселирующее устройство в виде направляющего аппарата, заслонки или клапана постепенно и плавно открывается, доводя тем самым воздухопроизводительность вентилятора до проектного значения.
При остановке вентилятора дросселирующее устройство возвращается в исходное положение.
В комплект поставки входят: вентилятор в сборе, паспорт вентилятора (ВР80-75-10.1КЗ-01.00.00 ПС, виброизоляторы 1 компл. (по отдельному заказу): 6 виброизоляторов типа ВР-202 к вентилятору ВР80-75.10.1КЗ или 6 типа ВР-203 К ВР80-75.12,5.1КЗ.
Запасные части и инструмент в комплект поставки не входят.
Вентиляторы транспортируются в собранном виде без упаковки, при этом входные и выходные отверстия должны быть закрыты.
