Вентиляторы радиальные взрывозащищенные из алюминиевых сплавов типов В-Ц14-46-5(6,3; 8)В2-02Б
Общие сведения
Вентиляторы предназначены для перемещения газопаровоздушных взрывоопасных смесей I,IIА, IIВ категорий, групп Т1-Т4 согласно ГОСТ 12.1.011-78, не вызывающих ускоренной коррозии материалов проточной части вентиляторов, не содержащих взрывчатых веществ, липких и волокнистых материалов с запыленностью (в т.ч. взрывоопасной пылью) не более 0,1 г/м3 с температурой до 80°С.
Исключение составляют лишь взрывоопасные смеси с воздухом коксового газа (IIВТI), окиси пропилена (IIВТ2), окиси этилена (IIВТ2), формальдегида (IIВТ2), этилтрихлорсилана (IIВТ2), этилена (IIВТ2), винилтрихлорсилана (IIВТ3) и этилхлорсилана (IIВТ3)
Вентиляторы применяются в стационарных системах вентиляции производственных зданий, а также для других санитарно-технических и производственных целей. Вентиляторы устанавливаются за пределами помещений длительного пребывания людей.
Вентиляторы допускается применять для перемещения сред, в которых скорость коррозии материалов проточной части вентиляторов не превышает 0,1 мм/год.
Возможность применения вентиляторов для перемещения конкретных сред, в зависимости от их коррозионного воздействия на материал проточной части вентиляторов, определяется заказчиком в каждом конкретном случае применения.
Структура условного обозначения
В-Ц14-46-ХВ2-02Б:
В - вентилятор;
Ц - центробежный (радиальный);
14 - коэффициент полного давления (100-кратная величина) на
режиме максимального КПД;
46 - быстроходность на режиме максимального КПД;
Х - номер вентилятора (5; 6,3; 8);
В - взрывозащищенный;
2 - класс вентилятора (в зависимости от окружной скорости
рабочего колеса);
02Б - номер модификации.
Условия эксплуатации
Вентиляторы эксплуатируются в условиях умеренного (У) и тропического (Т) климата категории размещения 2,3 по ГОСТ 15150-69.
При защите двигателей от атмосферных воздействий допускается использование вентиляторов для нужд народного хозяйства и для поставки на экспорт в страны с умеренным климатом по категории размещения 1 согласно ГОСТ 15150-69.
При эксплуатации вентиляторов в помещениях допускается для нужд народного хозяйства комплектование вентиляторов двигателями категории размещения 3.
Температура окружающей среды от минус 40°С до 40°С (до 45°С - для вентиляторов тропического исполнения).
Вентиляторы не применимы для перемещения газопаровоздушных смесей от технологических установок, в которых взрывоопасные вещества нагреваются выше температуры их самовоспламенения или находятся под избыточным давлением; обслуживают помещения классов ВIа, ВIб, ВIIа по ПУЭ.
Среднее квадратическое значение виброскорости внешних источников вибрации в местах установки вентиляторов не должно превышать 2 мм/с.
Среднее квадратическое значение виброскорости вентиляторов должно быть не более 6,3 мм/с.
При эксплуатации вентиляторов должны быть обеспечены требования действующих "Правил технической эксплуатации электроустановок потребителей", "Правил техники безопасности при эксплуатации электроустановок потребителей" и "Правил устройства, монтажа и безопасной эксплуатации взрывозащищенных вентиляторов".
Пусковая аппаратура монтируется согласно "Правилам устройства электроустановок" в местах, позволяющих наблюдать за работой вентилятора.
Обслуживание и ремонт вентилятора производится только после отключения его от электросети и полной остановки вращающихся частей.
Вентилятор и электродвигатель должны быть надежно заземлены.
Значение сопротивления между заземляющим болтом (винтом) и каждой доступной прикосновению металлической нетокопроводящей частью вентилятора, которая может оказаться под напряжением, не должно превышать 0,1 Ом.
Вентиляторы соответствуют требованиям ТУ 16-91 Ц14-46-5В2..БТУ.
Нормативно-технический документ
ТУ 16-91 Ц14.46.5В2..БТУ
Технические характеристики
Аэродинамические характеристики вентиляторов приведены на рис. 1, общий вид, габаритные, присоединительные и установочные размеры - на рис. 2-4 и в табл. 1-3, шумовые характеристики, измеренные в зоне нагнетания вентиляторов - в табл. 4.
Аэродинамические характеристики вентиляторов типа:

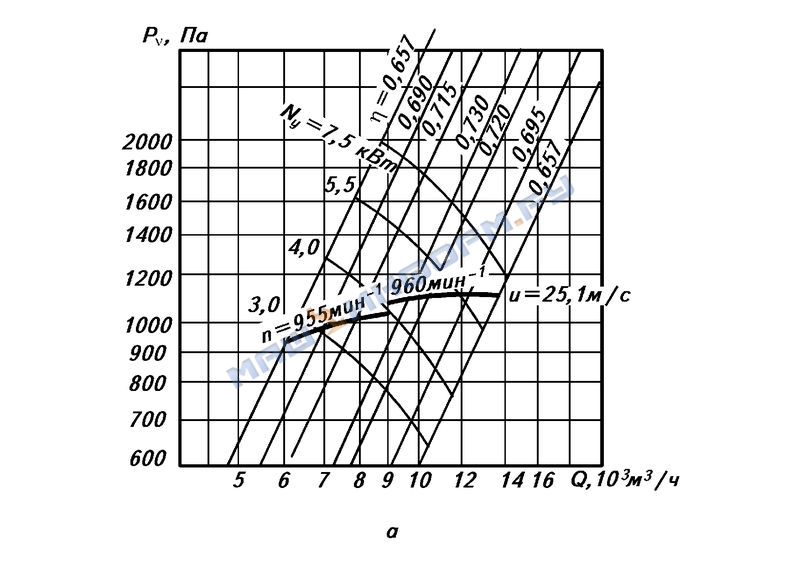

а - В-Ц14-46-5В2-02Б;

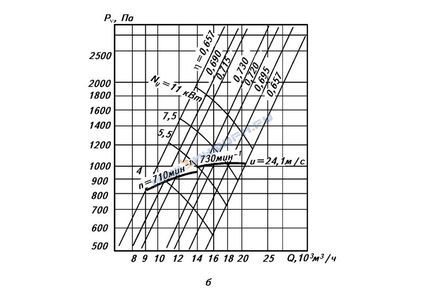

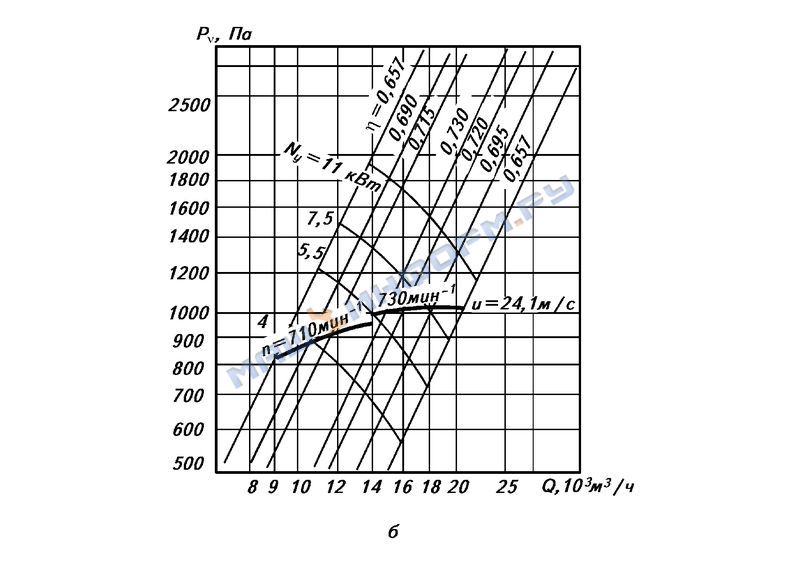

б - В-Ц14-46-6,3В2-02Б;

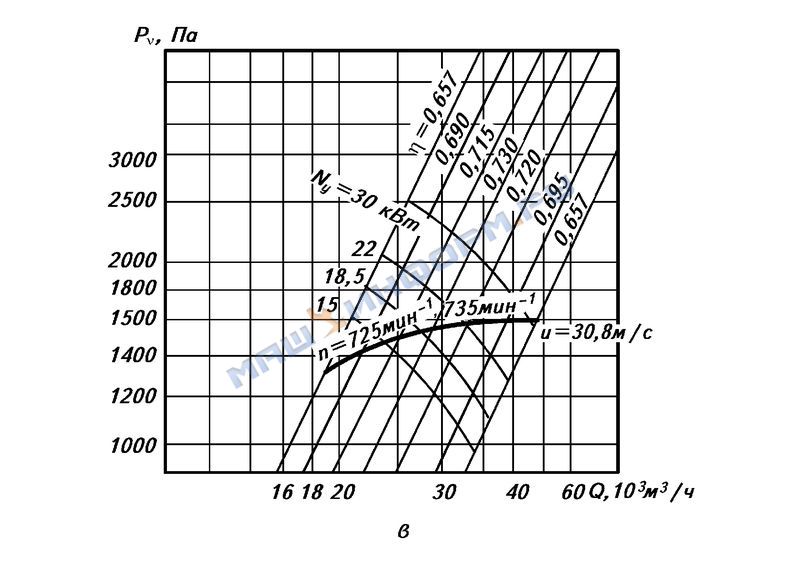

в - В-Ц14-46-8В2-02Б;
p - полное давление;
Q - производительность по воздуху;
h - КПД;
Nу - установочная мощность;
n - частота вращения рабочего колеса;
u - окружная скорость рабочего колеса

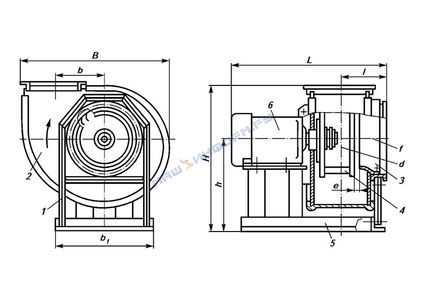

Общий вид и габаритные размеры вентиляторов* (совместно с табл. 1):
1 - опора;
2 - корпус;
3 - коллектор;
4 - рабочее колесо;
5 - станина;
6 - электродвигатель;
Б - ось корпуса вентилятора;
Г - ось рабочего колеса
* Вентилятор правого вращения;
положение корпуса Пр 0°.
Присоединительные размеры вентиляторов (совместно с табл. 2):

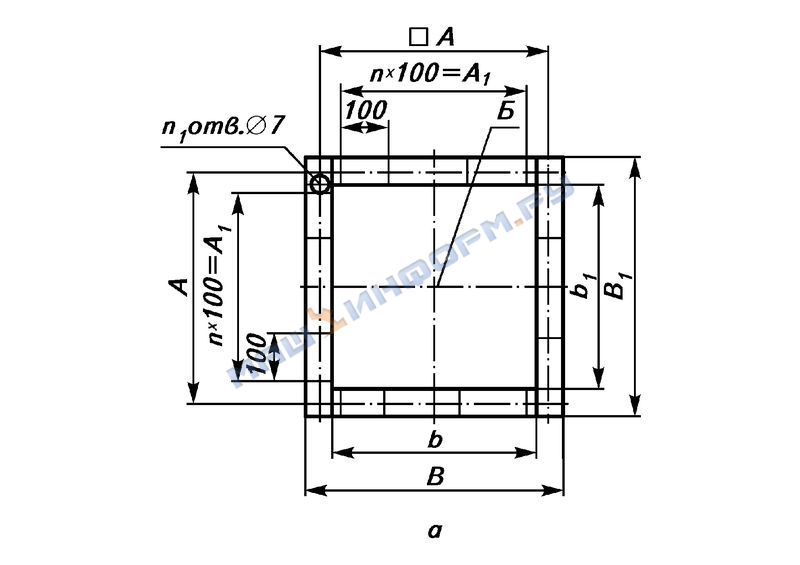

а - рамка выхода вентиляторов 5; 6,3;

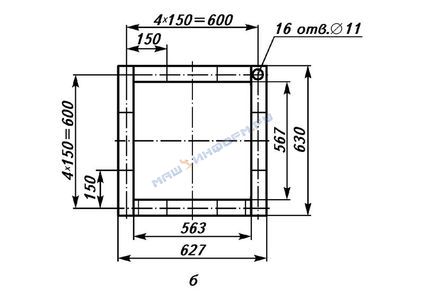

б - рамка выхода вентилятора 8;
в - фланец входа

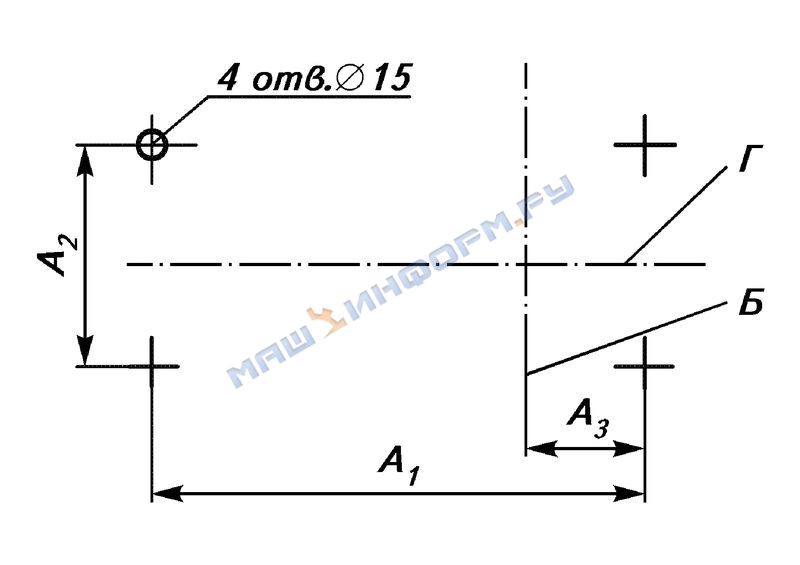

Установочные размеры вентиляторов (фундаментных болтов) (совместно с табл. 3):
Б - ось корпуса вентилятора;
Г - ось рабочего колеса.
Таблица 1
Номер вентилятора | Размеры, мм | |||||||||
Устанавливаемый электродвигатель | Масса, кг | В | b | b1 | l | е | Н | h | L | |
5 | В112МВ6 | 142 | 915 | 324 | 637 | 253 | 2,5+2,5 | 990 | 650 | 955 |
В132S6 | 175 | 950 | ||||||||
В132М6 | 185 | 985 | ||||||||
6,3 | В132S8 | 210 | 1143 | 410 | 795 | 298 | 3,15+3,15 | 1140 | 720 | 1050 |
В132М8 | 219 | 1090 | ||||||||
В160S8 | 281 | 1115 | ||||||||
В160М8 | 311 | 1165 | ||||||||
8 | В180М8 | 455 | 1450 | 520 | 1000 | 378 | 4+4 | 1438 | 905 | 1360 |
В200М8 | 525 | 1405 | ||||||||
В200L8 | 565 | 1450 | ||||||||
В225М8 | 615 | 1575 |
Таблица 2
Номер вентилятора | Размеры, мм | |||||||||||
Рамка выхода | Фланец входной | |||||||||||
А | А1 | В | В1 | b | b1 | n | n1 | D | D1 | D1 | а ? с | |
5 | 380 | 300 | 402 | 405 | 352 | 354 | 3 | 16 | 530±1 | 560 | 510 | 7 ? 14 |
6,3 | 470 | 400 | 495 | 498 | 445 | 448 | 4 | 20 | 660±1 | 690 | 640 | |
8 | – | – | – | – | – | – | – | – | 850±2 | 880 | 820 | 10 ? 14 |
Таблица 3
Номер вентилятора | Размеры, мм | ||
А1 | А2 | А3 | |
5 | 600 | 410 | 95 |
6,3 | 650 | 460 | 153 |
8 | 1050 | 606 | 212 |
Таблица 4
Номер вентилятора | Уровни звуковой мощности, дБ, в октавных полосах со среднегеометрическими частотами, Гц | Суммарный уровень звуковой мощности, дБ | |||||||
63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
5 | 87 | 88 | 92 | 94 | 90 | 96 | 81 | 73 | 98 |
6,3 | 88 | 89 | 93 | 95 | 91 | 87 | 82 | 74 | |
8 | 96 | 97 | 101 | 103 | 99 | 95 | 90 | 82 | 107 |
Гарантийный срок вентиляторов при соблюдении потребителем правил транспортирования, хранения, монтажа и эксплуатации - 1,5 года со дня ввода их в эксплуатацию, но не более 2 лет со дня изготовления.
Каждый вентилятор включает в себя рабочее колесо, посаженное непосредственно на вал электродвигателя, закрытое корпусом с установленным в нем коллектором. Корпус и двигатель устанавливаются на станину.
Колесо барабанного типа состоит из лопаток, дисков и ступицы. Лопатки загнуты вперед по направлению вращения колеса.
Корпус вентилятора спиральный, неразъемный, поворотный (рис. 5).
Схема возможных положений корпуса вентиляторов:
а - правого вращения;
б - левого вращения
Для вентиляторов левого вращения корпус и колесо выполняются в зеркальном отражении. Для других положений корпуса (см. рис. 2) размеры В, b сохраняются, но поворачиваются в соответствии с его положением.
Поворот корпуса вентиляторов осуществляется во все положения согласно рис. 5.
Допускается комплектация электродвигателями других серий, соответствующих по взрывозащите, мощности, частоте вращения и напряжения вместо указанных в табл. 1.
Шайба крепления рабочего колеса на валу электродвигателя контрится при помощи керновки (рис. 6).

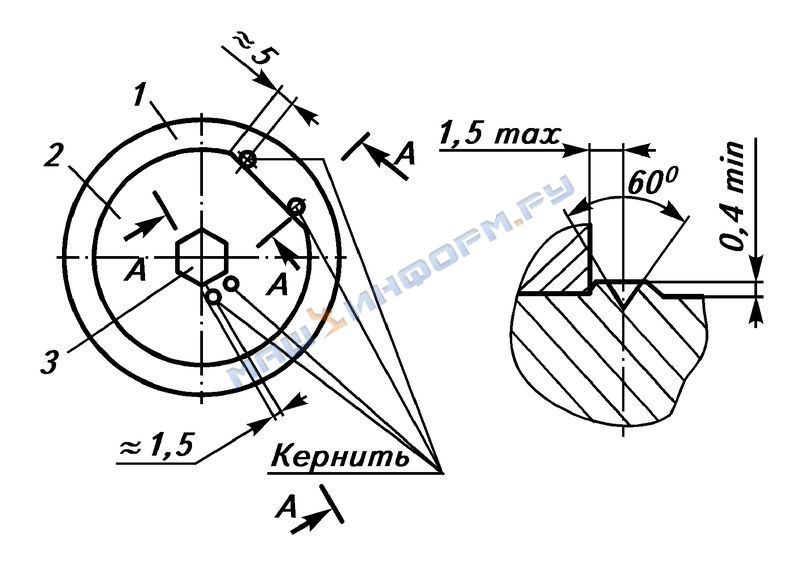

Схема крепления рабочего колеса вентиляторов:
1 - ступица;
2 - шайба торцевая;
3 - болт крепления колеса
Мощность электродвигателя и его обороты определяют производительность и давление вентилятора (см. рис. 1 и табл. 1).
Вентиляторы выполнены по 1-й конструктивной схеме согласно ГОСТ 5976-73.
Принцип работы вентилятора заключается в перемещении воздуха за счет передачи ему энергии вращения рабочего колеса, насаженного на вал и получающего вращение от электродвигателя.
При вращении рабочего колеса воздух, поступающий через коллектор, попадает в каналы между лопатками колеса и под действием центробежной силы движется к периферии рабочего колеса и направляется в выходной патрубок.
Для уменьшения шумовых воздействий на рабочих местах вентилятор устанавливается вне рабочих помещений, поэтому при проектировании вентиляционной системы следует учитывать параметры вибрации и шума, создаваемые вентилятором.
В случае, когда величины вибрации и шума на рабочих местах оказываются выше нормативных, применяются глушители, гибкие вставки, амортизаторы.
Важную роль в конструкции вентилятора играет аэродинамический зазор "е" между колесом и коллектором вентилятора. Зазор выставляется перемещением коллектора по овальным отверстиям крепления в размер, указанный в табл. 1 (размер "е");
Кратковременным включением электродвигателя проверяется направление вращения колеса в соответствии с указанием стрелки, нанесенной на стенке корпуса; если направление вращения не соответствует указанному, необходимо изменить его переключением на клеммах двигателя.
Перед пуском вентилятора закрывается дросселирующее устройство (направляющий аппарат, заслонка или клапан); во избежание перегрузки двигателя не рекомендуется производить пуск вентилятора, не подключенного к воздуховодной сети или с открытым дросселирующим устройством.
При включении электродвигателя вентилятор прослушивают.
При наличии посторонних стуков и шумов, а также повышенной вибрации вентилятор немедленно останавливают, выясняют причину неисправности и устраняют ее.
Плавно открывая дросселирующее устройство, производительность вентилятора доводится до проектной величины. При отсутствии дефектов вентилятор включают в нормальную работу. Остановка вентилятора осуществляется отключением двигателя.
Таблица
Наименование | Количество | Примечание |
Вентилятор | 1 | – |
Паспорт вентилятора | 1 | В-Ц14-46-5В2-02Б.00.00.ПС |
Виброизоляторы | Компл. | По заказу потребителя |
