Вентиляторы осевые типа ВО-14-320-6,3В-01А
Общие сведения
Вентиляторы предназначены для перемещения газовоздушных взрывоопасных смесей IIА, IIВ категорий, групп Т1, Т2, Т3 по классификации ГОСТ 12.1.011-78 запыленностью не более 10 мг/м3, не содержащих взрывоопасной пыли, взрывчатых веществ, липких и волокнистых материалов.
Вентиляторы применяются в системах вентиляции производственных зданий, а также других санитарно-технических целей для обслуживания взрывоопасных зон помещений классов В-Iа и В-Iб по классификация действующих "Правил устройства электроустановок" (ПУЭ).
Вентиляторы не применимы для перемещения газовоздушных смесей от технологических установок, в которых взрывоопасные вещества нагреваются выше температуры их самовоспламенения или находятся под избыточным давлением.
Вентиляторы предназначены для работы с короткой сетью воздуховодов. При работе с сетью только на стороне всасывания вентилятора полное сопротивление воздуховодов не должно превышать статического давления, создаваемого вентилятором.
Структура условного обозначения
ВО-14-320-6,3В-01А:
ВО - вентилятор осевой;
14 - коэффициент полного давления на режиме максимального КПД;
320 - быстроходность на режиме максимального КПД;
6,3 - номер вентилятора;
В - взрывозащищенный;
01А - индекс исполнения.
Условия эксплуатации
Климатическое исполнение У(Т) категории размещения 2 или 3 по ГОСТ 15150-69.
При защите электродвигателей от атмосферных воздействий допускается использование вентиляторов для нужд народного хозяйства по категории размещения 1 согласно ГОСТ 15150-69.
Температура перемещаемой и окружающей среды от минус 40 до 40°С для исполнения У и от минус 40 до 45°С для исполнения Т.
Среднее квадратическое значение виброскорости внешних источников вибрации в местах установки вентиляторов не более 2 мм/с.
Место установки вентиляторов выбирается таким образом, чтобы уровни шума и вибрации, создаваемые вентиляционной системой на рабочих местах, не превышали требований ГОСТ 12.1.003-83 и ГОСТ 12.1.012-90. Для обеспечения допустимых уровней шума и вибрации проектные организации должны предусматривать средства защиты по СНиП 11-12-77, ГОСТ 12.1.029-80, ГОСТ 26568-85.
Монтаж электрооборудования, а также заземление его и вентилятора производятся в соответствии с требованиями действующих "Правил устройства электроустановок" (ПУЭ).
Значение сопротивления между заземляющим болтом и каждой доступной прикосновению металлической нетоковедущей частью вентилятора, которая может оказаться под напряжением, не более 0,1 Ом.
При подготовке вентиляторов к работе и при их эксплуатации должны соблюдаться общие и специальные правила техники безопасности, в том числе требования действующих "Правил устройства, монтажа и безопасной эксплуатации взрывозащищенных вентиляторов" (ПУМБЭВВ-75).
При эксплуатации вентилятора должны быть обеспечены требования действующих "Правил технической эксплуатации электроустановок потребителей" и "Правил техники безопасности при эксплуатации электроустановок потребителей".
Вентиляторы соответствуют требованиям ТУ 4331-051-00270366-98.
Нормативно-технический документ
ТУ 4331-051-00270366-98
Технические характеристики
Основные технические параметры вентиляторов приведены в табл. 1, аэродинамические характеристики - на рис. 1.
Таблица 2
| Номер вентилятора | Частота вращения, мин-1 | Тип электродвигателя | Мощность, кВт | Масса вентилятора, кг |
| 6,3 | 915 | АИМ71А6 | 0,37 | 47,3 |
| 1395 | АИМ80А4 | 1,1 | 55,1 |
Примечания: 1. Электродвигатели серии АИМ имеют уровень взрывозащиты 1ExdeIIBT4/2ExdeIICT4, степень защиты Ip54, монтажные исполнения IM1011 или IM1081, климатическое исполнение и категорию размещения У2, У5, Т2 и Т5.
2. Допускается комплектация вентиляторов электродвигателями других серий, соответствующими по мощности, частоте вращения, напряжению и исполнению.

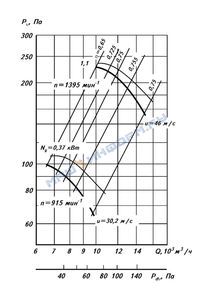

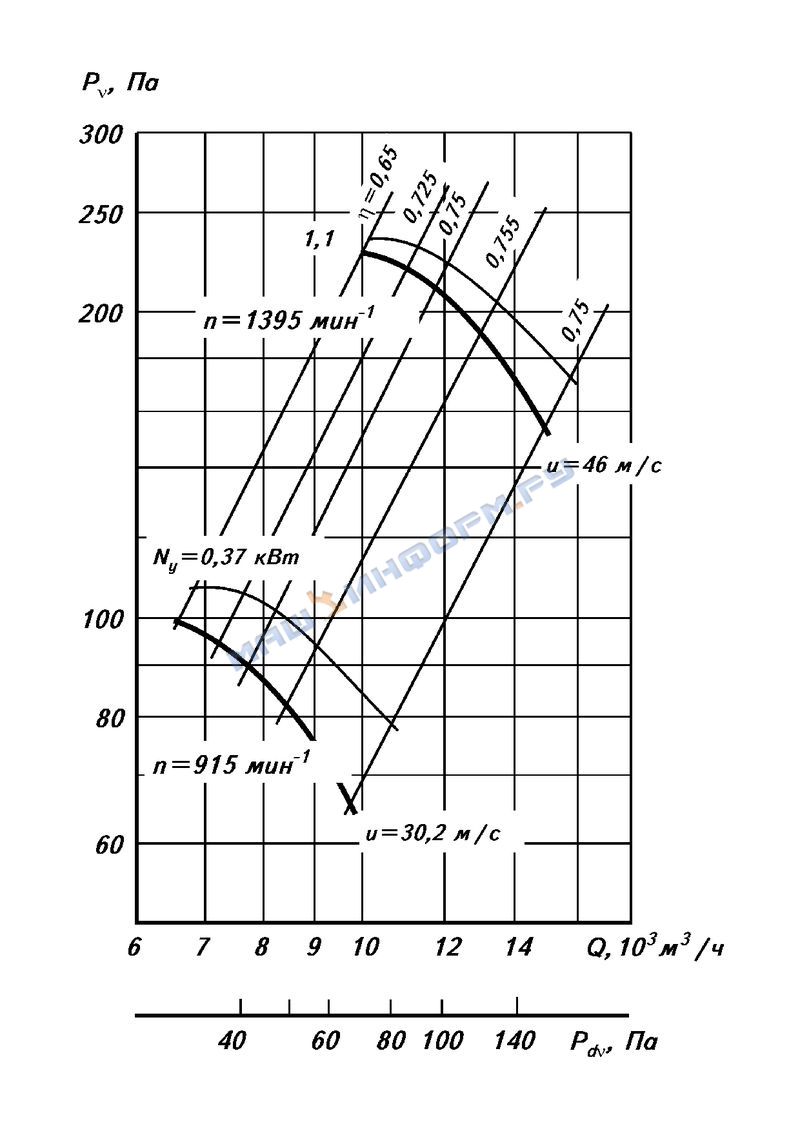

Аэродинамические характеристики вентилятора:
Q - производительность по воздуху;
P - полное давление;
P - динамическое давление;
Nу - установочная мощность;
h - КПД;
n - частота вращения рабочего колеса;
u - окружающая скорость рабочего колеса
Вентиляторы комплектуются двигателями согласно табл. 2.
Таблица 1
| Номер вентилятора | Частота вращения колеса, мин-1 | Максимальный коррективный уровень звуковой мощности, дБА | Уровень звуковой мощности, дБ, в октавных полосах среднегеометрических частот, Гц | ||||||
| 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |||
| 6,3 | 1395 | 89 | 77 | 79 | 83 | 86 | 72 | 76 | 70 |
| 915 | 80 | 68 | 70 | 74 | 78 | 73 | 67 | 72 | |
Средняя квадратическая виброскорость вентилятора не более 6,3 мм/с.
Гарантийный срок эксплуатации вентилятора при соблюдении потребителем правил транспортирования, хранения, монтажа и эксплуатации - 1,5 года со дня ввода вентилятора в эксплуатацию, но не более 2 лет со дня изготовления. Установленная безотказная наработка - не менее 4800 ч. Срок службы - 8 лет.
Гарантийный срок эксплуатации на комплектующие изделия считается равным гарантийному сроку на вентилятор и истекает одновременно с ним.
Вентиляторы (рис. 2) выполнены по конструктивному исполнению 1 согласно ГОСТ 11442-90.

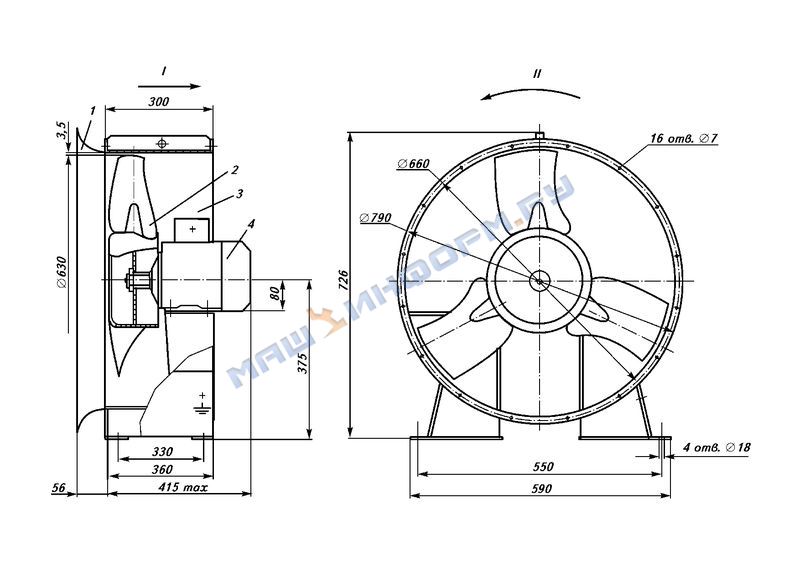

Общий вид, габаритные, установочные и присоединительные размеры
вентиляторов:
1 - коллектор;
2 - рабочее колесо;
3 - корпус;
4 - электродвигатель;
I - направление потока воздуха;
II - направление вращения рабочего колеса
Принцип работы вентиляторов заключается в перемещении газовоздушной смеси за счет передачи ей энергии вращения рабочего колеса, насаженного на вал и получающего вращение от электродвигателя.
Детали и узлы вентиляторов изготовлены из углеродистых сталей обыкновенного качества ГОСТ 380-88 за исключением накладок на периферии лопаток, которые выполнены из латуни.
Проектируя вентиляционную установку, следует учитывать, что:
установка вентилятора должна обеспечивать свободный доступ к местам обслуживания его во время эксплуатации;
вентиляционная система должна быть предохранена от попадания в вентилятор посторонних предметов;
направление вращения рабочего колеса вентилятора строго задано и при несоответствии фактического направления колеса заданному необходимо изменить его переключением фаз на зажимы электродвигателя;
зазор между рабочим колесом и корпусом при необходимости регулируется за счет изменения положения электродвигателя;
установка вентиляторов должна производиться в соответствии с требованиями СНиП 111-28-75, ГОСТ 12.4.021-75, ПУМБЭВВ-85, проектной документации.
В комплект поставки входят: вентилятор в сборе, паспорт вентилятора и электродвигателя.
Запасные части и инструмент в комплект поставки не входят.
