Установки индукционные серии ИЗТ
Общие сведения
Установки индукционные серии ИЗТ: ИЗТ1-250/4; ИЗТ2-250/4;
ИЗТ3-250/10; ИЗТ4-250/10; ИЗТ11-100/10 предназначены для закалки цилиндрических деталей при индукционном нагреве токами высокой частоты.
Структура условного обозначения
ИЗТХ-Х/Х:
И - индукционный (вид нагрева);
З - закалочная (назначение);
Т - тиристорная;
Х - модификация (1; 2; 3; 4; 11);
Х - номинальная мощность средней частоты, кВт (250; 250; 250;
250; 100);
Х - частота рабочая, кГц (4, 4, 10, 10, 10);
УХЛ4 - климатическое исполнение и категория размещения по ГОСТ
15150 - 69 и ГОСТ 15543 - 70.
Условия эксплуатации
Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных паров, газов, способных нарушить нормальную работу установки.
Требования безопасности соответствуют ГОСТ 21139 - 87.
Условия безопасности работы установки должны быть обеспечены предприятием-потребителем в соответствии с "Правилами техники безопасности при эксплуатации электроустановок потребителей".
Установки соответствуют требованиям ИЕЛВ.682222.001. ИЕЛВ.682222.001
Технические характеристики
Технические данные установок индукционных приведены в таблице.
Таблица
| Параметр | ИЗТ1-250/4 | ИЗТ2-250/4 | ИЗТ3-250/10 | ИЗТ4-250/10 | ИЗТ11-100/10 |
| Мощность средней частоты, кВт | 250 | 250 | 250 | 250 | 100 |
| Частота тока номинальная, кГц | 4 | 4 | 10 | 10 | 10 |
| Мощность, потребляемая от сети, кВт | 278 | 278 | 278 | 278 | 110 |
| Производительность при одновременном нагреве, см3/с | 10 | 10 | 10 | 10 | 5 |
| Расход охлаждающей воды, м3/ч | 6,5 | 6,5 | 6,5 | 6,5 | 3,4 |
| Максимальная длина закаливаемой детали, мм | 1000 | 2500 | 1000 | 2500 | 1000 |
| Максимальный диаметр закаливаемой детали, мм | 400 | 400 | 400 | 400 | 400 |
Гарантийный срок - 18 мес со дня ввода установок в эксплуатацию.
Установки ИЗТ1-250/4; ИЗТ2-250/4; ИЗТ3-250/10; ИЗТ4-250/10;
ИЗТ11-100/10 (рис. 1, 2) состоят из следующих составных частей: генератора среднечастотного, закалочного устройства, водораспределителя, водоприемника.

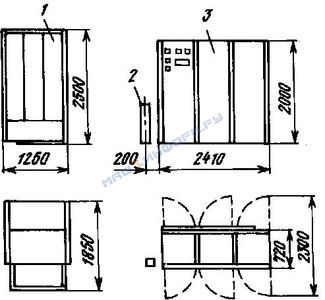

Общий вид и габаритные размеры индукционных установок серии ИЗТ
1 - устройство закалочное;
2 - водоприемник;
3 - генератор среднечастотный
Общий вид и габаритные размеры установки ИЗТ11-100/10
1 - устройство закалочное;
2 - водоприемник;
3 - генератор среднечастотный
Генератор среднечастотный служит источником питания установки. Устройство закалочное представляет собой вертикальный закалочный станок с верхним и нижним вращающимися центрами и вертикально перемещающимся индуктором. Конструктивно устройство выполнено в виде шкафа из щитовых панелей, в котором расположены: механизм перемещения, привод каретки, механизм настройки, привод верхнего центра, привод нижнего центра, блок конденсаторов, кабель водоохлаждаемый и панель с аппаратурой.
Программное устройство позволяет осуществить заданный технологический цикл закалки.
Система водоохлаждения предназначена для отвода тепла от элементов закалочного устройства и генератора среднечастотного.
Водораспределитель выполнен в виде гребенки. Регулировка расхода воды по охлаждающим ветвям генератора осуществляется вентилями.
Водоприемник представляет собой водосборный сосуд со сливной трубой. Конструкция водоприемника обеспечивает возможность визуального контроля наличия слива через ветви водоохлаждения.
При сопоставлении установок типа ИЗТ с установками типа ИЗ следует, что при замене машинного преобразователя тиристорным повышается надежность работы установки, сокращается занимаемая производственная площадь, так как тиристорные преобразователи не требуют отдельного помещения. При замене релейной схемы схемами на логических элементах повышается надежность работы электрической схемы. Закалку на установке можно выполнить любым из следующих способов: непрерывно-последовательным, когда индуктор и спреер непрерывно перемещаются вдоль закаливаемой поверхности;
одновременным, когда индуктор и спреер объединены и в процессе закалки не перемещаются; комбинационная закалка нескольких зон в одной детали непрерывно-последовательным или одновременным способом.
В комплект поставки входят: установка индукционная закалочная, комплект запасных частей и комплект эксплуатационных документов по ведомости.
