Установки индукционные серии ИНТ
Общие сведения
Установки индукционные ИНТ5-500/1 и ИНТ6-500/2,4 предназначены для сквозного нагрева мерных заготовок круглого сечения стальных, чугунных, из цветных металлов и сплавов, а также из титана и его сплавов под пластическую деформацию в кузнечно-прессовом производстве.
Структура условного обозначения
ИНТХ-500/Х:
ИНТ - индекс (индукционная нагревательная с тиристорными
преобразователями частоты);
Х - 5; 6 - модификация;
500 - мощность средней частоты, кВт;
Х - 1; 2,4 - частота номинальная, кГц;
УХЛ4 - климатическое исполнение и категория размещения по ГОСТ
15543 - 70 и ГОСТ 15150 - 69.
Условия эксплуатации
Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных паров, газов, способных нарушить нормальную работу установки.
Требования безопасности соответствуют ГОСТ 21139 - 87.
Условия безопасности установок должны быть обеспечены предприятием-потребителем в соответствии с "Правилами техники безопасности при эксплуатации электроустановок потребителей".
Установка соответствует требованиям ИЕЛВ 682330.005. ИЕЛВ.682330.005
Технические характеристики
| ИНТ5-500/1 | ИНТ6-500/2,4 | |
| Мощность средней частоты, кВт, не более | 500 | 500 |
| Мощность средней частоты, установленная, кВт, не более | 800 | 630 |
| Мощность, потребляемая от сети, кВт, не более | 570 | 570 |
| Частота рабочая, кГц | 0,1–0,2 | 2,4–0,48 |
| Размеры нагреваемых заготовок, мм: | ||
| диаметр | 60–130 | 25–80 |
| длина | 100–300 | 50–300 |
| Температура нагрева, ° С: | ||
| стальных заготовок | 1200±50 | 1200±50 |
| заготовок из цветных металлов и титановых сплавов, пределах | 450–1000 | 450–1000 |
| Производительность максимальная, кг/ч, при нагреве заготовок: | ||
| диаметром 100 мм | 1350 | – |
| диаметром 60 мм | – | 1350 |
| Расход охлаждающей воды, м3/ч, не менее | 10,0 | 10,5 |
| Масса, кг | 15360 | 11100 |
Гарантийный срок –18 мес со дня ввода в эксплуатацию.
Гарантийный срок - 18 мес со дня ввода в эксплуатацию.
Установки ИНТ5-500/1 и ИНТ6-500/2,4 (рис. 1, 2) включают в себя загрузочное устройство, индукторы с приводными роликами, конденсаторные батареи, тиристорные преобразователи частоты типа ТП4 и систему контроля температуры нагреваемых заготовок. Питание установок осуществляется от тиристорных преобразователей частоты типа ТПЧ-800-0,5.

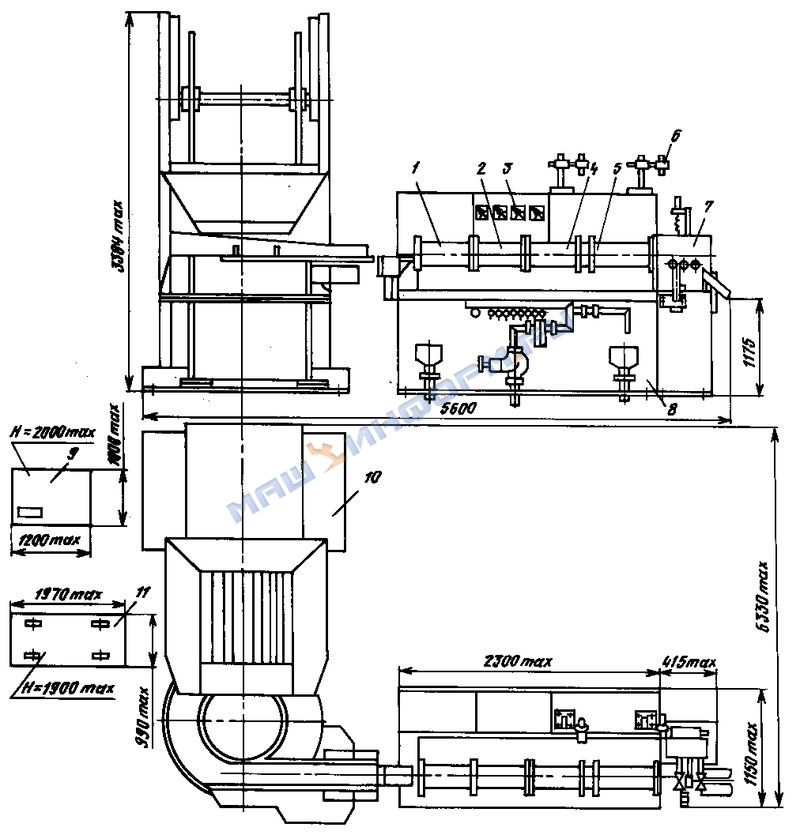

Общий вид и габаритные размеры индукционной установки ИНТ5-500/1
1, 2, 4, 5 - индукторы;
3 - шкаф управления;
6 - установка пирометра;
7 - механизм разгрузки;
8 - блок нагревательный;
9 - преобразователь частоты тиристорный;
10 - автоматизированное загрузочное устройство;
11 - трансформатор

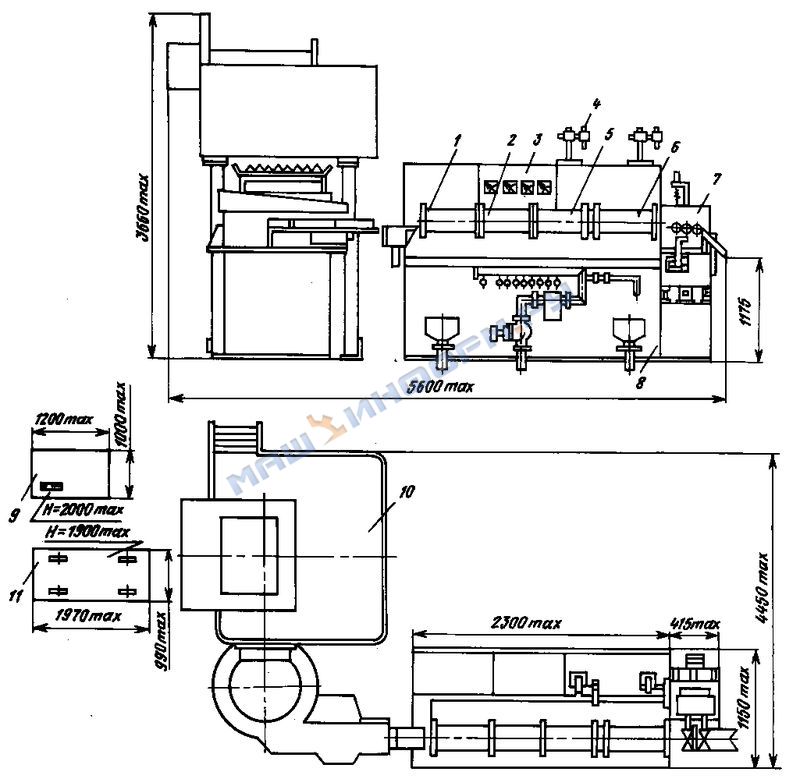

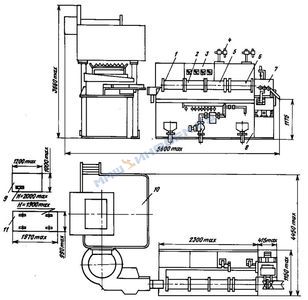

Общий вид и габаритные размеры индукционной установки ИНТ6-500/2,4
1, 2, 5, 6 - индукторы;
3 - шкаф управления;
4 - установка пирометра;
7 - механизм разгрузки;
8 - блок нагревательный;
9 - преобразователь частоты тиристорный;
10 - комплект загрузки;
11 - трансформатор
Заготовки навалом поступают в стандартной таре на укладчик загрузчика, дозировано ссыпаются в ориентатор, из которого по касательной выходят на приводные ролики индуктора. Нагретые заготовки из индуктора поступают на ролики для передачи в пресс.
В комплект поставки входят: блок нагревательный, механизм разгрузки, устройство автоматизированной загрузки заготовок, шкаф управления, установка пирометра, тиристорный преобразователь частоты, комплект сменных частей, запасных частей, комплект эксплуатационных документов.
В заказе необходимо указать: наименование, тип установки, код по ОКП, стандарт.
Установки индукционные ИНТ5-500/1 и ИНТ6-500/2,4 поставляются по прямым связям с ВНИИТВЧ.
Пример:
"Установка индукционная ИНТ5-500/1, ОКП 34 4264, ИЕЛВ.682330.005".
