Установка индукционная ИНТ5-1500/2,4 (левая и правая)
Общие сведения
Индукционные установки ИНТ5-1500/2,4 предназначены для рекристаллизационного отжига прутков диаметром 30/60 мм, длиной 2-6 м. Установки имеют левое и правое исполнение по ходу прутков. В связи с этим они имеют следующие наименования и обозначения: установка индукционная ИНТ5 - 1500/2,4П (правое исполнение), ИЕЛВ.682352.004, ОКП 34 4264 1166; установка индукционная ИНТ5 - 1500/2,4Л ( левое исполнение ), ИЕЛВ.682352.004 - 01, ОКП 34 4264 1167.
Структура условного обозначения
ИНТ5-1500/2,4П УХЛ4:
И - индукционная (установка);
Н - нагревательная;
Т - с тиристорным преобразователем частоты;
5 - модификация;
1500 - мощность средней частоты номинальная, кВт;
2,4 - частота номинальная, кГц;
П - правое исполнение;
УХЛ4 - климатическое исполнение и категория размещения по ГОСТ
15543 - 70 и ГОСТ 15150 - 69.
Условия эксплуатации
Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных паров и газов, способных нарушить нормальную работу генератора. Условия безопасности работы установки должны быть обеспечены предприятием- потребителем в соответствии с "Правилами техники безопасности при эксплуатации электроустановок потребителей". Требования безопасности соответствуют ГОСТ 21139 - 87.
Установки соответствуют требованиям ИЕЛВ.682352.004 и ИЕЛВ.682352.004-01.
Технические характеристики
Мощность средней частоты установленная, кВт, не более - 1600 Мощность средней частоты потребляемая, кВт, не более - 950 Мощность, потребляемая от сети, кВт, не более - 1660 Напряжение питающей сети, В, не более - 6000 Напряжение выходное на генераторе, В, не более - 800 Частота рабочая, кГц - 2,4+0,12 Параметры нагреваемых прутков, мм, в пределах: диаметр - 30-60 длина - 2000-6000 Температура нагрева прутков, °С , не менее - 950 Производительность, кг/ч, в пределах - 3500-5000 Расход охлаждающей воды, м3/ч, не менее - 45 Расход сжатого воздуха, м3/ч, не менее - 3 Масса установки, кг, не более (без источника питания) - 20000
Гарантийный срок - 18 мес со дня ввода в эксплуатацию.
Конструкция и принцип действия
Установки (см. рисунок) предназначены для нагрева прутков в нагревателе до температуры рекристаллизационного отжига (950°С) с автоматической загрузкой и выгрузкой прутков.

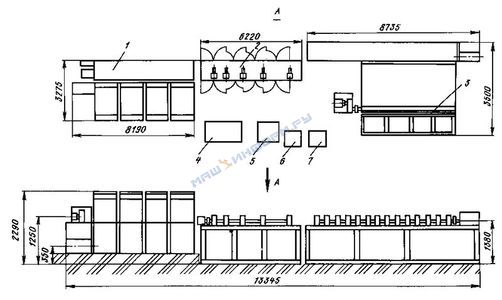

Общий вид и габаритные размеры индукционной установки ИНТ5-1500/2,4
1 - устройство загрузочное;
2 - нагреватель;
3 - устройство разгрузочное;
4 - источник питания;
5 - шкаф управления;
6, 7 - пульт управления
Для разбора пачки круглых прутков и подачи их по одному в нагреватель разработано загрузочное устройство, снабженное механизмом сбрасывания прутков на ролики, транспортирующие пруток в нагреватель. Нагреватель состоит из единого корпуса, содержащего индукторы, конденсаторные батареи и системы водоохлаждения.
Движение прутка внутри нагревателя осуществляется по водоохлаждаемым прижимным роликам, снабженным электромеханическим приводом. Разгрузочное устройство принимает прутки из нагревателя и укладывает их в карманы-сборники.
Источником питания установки является генератор типа СЧГ-1600/2,4.
Пост управления процессом нагрева заготовок и механизмами размещен в шкафах и на пульте управления.
Прутки в бункер загружаются цеховым краном. Оператор кнопками включает привод бункера и механизма подъема. Прутки из бункера начинают перекатываться на лоток бункера, а механизм подъема перекладывает их на лоток. При наличии прутков оператор включает кнопками все рольганги и переводит тумблер выбора режима работы в положение АВТОМАТ.
При исходном положении механизмов подается сигнал на механизм сбрасывания, который сбрасывает один пруток на ролики. Пруток, двигаясь по роликам, доходит до двух бесконтактных датчиков: механизма загрузки и нагревателя. От первого поступает сигнал на возврат пневмоцилиндров в исходное положение, от второго - на включение нагрева. После того, как пруток уйдет с бесконтактного датчика механизма загрузки, поступает сигнал на сбрасывание следующего прутка. Пруток, выйдя из индуктора, доходит до бесконтактного датчика механизма разгрузки, который дает сигнал на срабатывание пневмоцилиндров механизма разгрузки и сбрасывание прутка с рольганга на транспортер. С транспортера пруток попадает в карман-сборник.
Цикл повторяется. В комплект поставки установки входят: нагреватель, устройство загрузочное, устройство разгрузочное, источник питания (генератор СЧГ-1600/2,4), пульт управления, шкаф управления, комплект ЗИП (запасные части и принадлежности), эксплуатационная документация.
