Установка высокочастотная ВЧИ1-4/1,76
Общие сведения
Установка ВЧИ1-4/1,76 предназначена для плавки и центробежной отливки мелких деталей из стали и ее сплавов, в том числе зубных протезов из кобальто-хромовых сплавов и нержавеющей стали.
Структура условного обозначения
ВЧИ1-4/1,76 УХЛ4:
ВЧИ - высокочастотная индукционная;
1 - номер разработки;
4 - номинальная колебательная мощность, кВт;
1,76 - частота рабочая, МГц;
УХЛ4 - климатическое исполнение и категория размещения по ГОСТ
15150-69.
Условия эксплуатации
Температура окружающего воздуха от 10 до 35 °С.
Окружающая среда невзрывоопасная, не содержащая агрессивных паров, газов, способных нарушить нормальную работу установки.
Требования безопасности соответствуют ГОСТ 21139-87. Условия безопасности работы установок должны быть обеспечены предприятием-изготовителем в соответствии с Правилами техники безопасности при эксплуатации электроустановок потребителей.
Установки соответствуют требованиям ТУ 16-89 ИЕЛВ 682314.001 ТУ.
Нормативно-технический документ
ТУ 16-89 ИЕЛВ.682314.001 ТУ
Напряжение питающей сети, В - 380
Номинальная колебательная мощность, кВт - 4
Частота рабочая, МГц - 1,76+0,044
Мощность, потребляемая от сети, при cos j не менее 0,85, кВт, не более - 6,5
Масса единовременной загрузки максимальная, кг - 0,06
Время плавки в разогретом тигле при максимальной загрузке, с - 80+10
Температура расплавленного металла, °С - 1600+25
Расход охлаждающей воды, м3/ч, не менее - 0,06
Производительность при плавке и центробежной отливке, кг/ч, не менее - 0,6
Удельный расход электроэнергии, кВт·ч/кг, не более - 11
Габаритные размеры, мм - 745x850x1276
Масса установки, кг, не более - 240
Гарантийный срок - 18 мес со дня ввода в эксплуатацию.
Конструкция и принцип действия
Установка ВЧИ1-4/1,76 выполнена в одноблочном исполнении. Установка состоит из двух частей: генератора и узла плавки и центробежной отливки. Генератор смонтирован в нижней части установки, которая разделена на два отсека. В верхнем экранированном отсеке смонтирована генераторная часть, а в нижнем - анодный трансформатор, выпрямитель, вентилятор охлаждения генераторной лампы, рубильник, RC-фильтры. Цепи управления, сигнализации и защиты смонтированы на передней двери. Конструктивно генератор выполнен в виде шкафа с двумя дверцами. Дверцы связаны единой электромеханической блокировкой, которая не дает возможности включить установку при открытых дверцах и открыть дверцы до включения установки.
На крышке генератора в экранированном отсеке смонтирован узел плавки и центробежной отливки. Он состоит из горизонтально вращающейся траверсы, на одном конце которой установлен керамический тигель, а напротив него - опока в опокодержателе; на другом конце - уравновешивающий груз и индуктор.
Вертикальная ось вращения траверсы соединена с двигателем с помощью клиноременной передачи.
Технология процесса. В тигель, установленный на оси индуктора, нагружается металл. Индуктор с помощью рычага поднимается вверх так, чтобы тигель оказался внутри его.
В опокодержатель устанавливается горячая опока. Включается нагрев. После расплавления металла индуктор подается вниз и включается вращение траверсы. Металл за счет центробежной силы заливается в опоку. Общий вид, габаритные и установочные размеры приведены на рисунке.

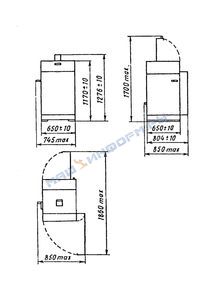

Общий вид и габаритные размеры установки высокочастотной ВЧИ1-4/1,76 А В комплект поставки входят: установка высокочастотная ВЧИ1-4/1,76, комплект ЗИП, комплект эксплуатационной документации.
