Установка высокочастотная "Плазма 403"
Общие сведения
Высокочастотная установка "Плазма 403" предназначена для упрочнения оснастки сложной конфигурации и обрабатывающего инструмента при их производстве и эксплуатации.
Структура условного обозначения
"Плазма 403":
Плазма - индекс;
4 - технологическое назначение;
03 - порядковый номер разработки;
УХЛ4 - климатическое исполнение и категория размещения по ГОСТ
15150 - 69 и ГОСТ 15543 - 70, но при нижнем значении
рабочей температуры 10°С. = Окружающая среда - невзрывоопасная, не содержащая токопроводящей пыли, агрессивных паров, газов, способных нарушить нормальную работу установки.
Установка соответствует требованиям ТУ16-682.196 - 87.
Нормативно-технический документ
ТУ 16-682.196-87
Технические характеристики
Напряжение трехфазной питающей сети частотой 50 Гц, В - 380 Мощность, потребляемая от сети, кВт, не более - 94 Колебательная номинальная мощность, кВт - 60 Частота рабочая, МГц - 1,76+0,04 Точность стабилизации напряжения, % - +0,1 Размеры обрабатываемых изделий, мм, не более - 600x600x300 Расход охлаждающей воды, м3/ч, не менее - 5,5 Расход рабочего газа, м3/ч - 2-6 Производительность установки, см2/мин, не менее - 60 Масса, кг, не бее - 3820
Гарантийный срок - 18 мес со дня ввода в эксплуатацию.
Конструкция и принцип действия
Установка высокочастотная "Плазма 403" (см. рисунок) выполнена в виде отдельных, размещенных на полу блоков: технологического, соединенного жестко с блоком нагрузочного контура, генераторного и пультов управления.

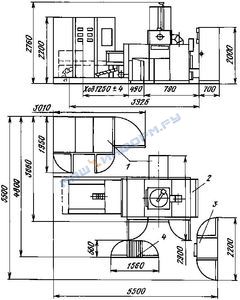

Общий вид и габаритные размеры высокочастотной установки "Плазма 403"
1 - генераторный блок;
2 - блок технологический;
3, 4 - пульт управления
Генераторный блок соединяется с блоком нагрузочного контура радиочастотным кабелем длиной не более 4 м. Тележка-привод технологического устройства, служащая для перемещения изделия, соединяется с пультом управления гибкими кабелями и рукавами, прокладываемыми поверху.
Технологический блок состоит из камеры, в которой происходит напыление, и вкатываемой в камеру тележки-привода, служащей для введения-выведения изделия и перемещения его внутри камеры в процессе напыления. На камере установлен блок плазматрона с приводом подачи распыляемых стержней. Технологический блок устанавливается на заделываемую в пол раму, служащую одновременно направляющей для перемещения тележки-привода. На задней стороне блока размещены водораспределитель и сливная воронка системы водоохлаждения установки, а также патрубок для подсоединения вытяжной вентиляции.
В блоке плазматрона установлена водоохлаждаемая разборная разрядная камера ("плазматрон"), расположенная вертикально и обращенная выходным отверстием в камеру технологического блока. На плазматрон надета индукционная катушка, подключаемая к шинам блока нагрузочного контура.
Рабочий элемент устройства возбуждения разряда вводится в плазматрон снизу через его выходное отверстие.
Принцип действия установки основан на синтезировании упрочняющих покрытий на режущей поверхности инструмента (например, карбидов кремния) плазмохимическим способом. В комплект поставки установки высокочастотной "Плазма 403" входят: блок технологический; пульт управления - 2 шт.; генераторный блок; комплект запасных частей по ведомости; комплект эксплуатационных документов по ведомости; комплект эксплуатационных документов установки ВЧИ11-60/1,76; комплект приспособлений, приборов и инструментов для обеспечения безопасности обслуживания и ремонта оборудования.
