Установка индукционная "Кристаллизатор 501"
Общие сведения
Печь плавильная индукционная "Кристаллизатор 501" предназначена для плавки металлов и сплавов токами средней частоты в набивном или графитовом тигле.
Печь используется на предприятиях, занимающихся металлургическими процессами. "Кристаллизатор 501":
Кристаллизатор - индекс;
5 - технологическое назначение;
01 - порядковый номер разработки;
УХЛ4 - климатическое исполнение и категория размещения
по ГОСТ 15150 - 69. + Окружающая среда - невзрывоопасная, не содержащая токопроводящей пыли, агрессивных паров, газов, способных нарушить нормальную работу печи.
Печь соответствует требованиям ТГИЛ 682.323.009.63. ТГИЛ.682.323.009.63
Технические характеристики
Мощность средней частоты, кВт - 50-100 Мощность, потребляемая от сети, кВт - 52-105 Рабочая частота, кГц - 10 + 6 Емкость тигля (по железу), кг - 30-50 Диапазон измеряемых температур расплава, °С, в пределах - 1000-2000 Нестабильность системы регулирования, % - 2 Максимальная скорость плавки, кг/мин - 1,0-2,0 Габаритные размеры, мм: шкаф управления - 1900x910x1140 блок плавильный - 825x860x940 генератор СЧГ3-100/10 - 1600x800x2000 Масса, кг: шкаф управления - 600 блок плавильный - 150 генератор СЧГ3-100/10 - 920
Гарантийный срок - 18 мес со дня ввода в эксплуатацию.
Конструкция и принцип действия
Печь плавильная индукционная "Кристаллизатор 501" (см. рисунок) состоит из следующих блоков: блока плавильного, шкафа управления, генератора. Весь технологический процесс состоит из трех этапов. На первом этапе происходит загрузка шихтовых материалов в тигель плавильной печи. На втором этапе осуществляется нагрев и расплавление шихты. На третьем этапе расплавленный металл выливается в заливочный ковш путем наклона плавильного блока механизмом опрокидывания. Управление механизмом опрокидывания осуществляется от переносного пульта управления. Управление работой генератора производится с панели шкафа управления печи в ручном режиме или с использованием САРТ. Контроль температуры плавки осуществляется системой АПИР-С с записью на ленту прибора Н-339.

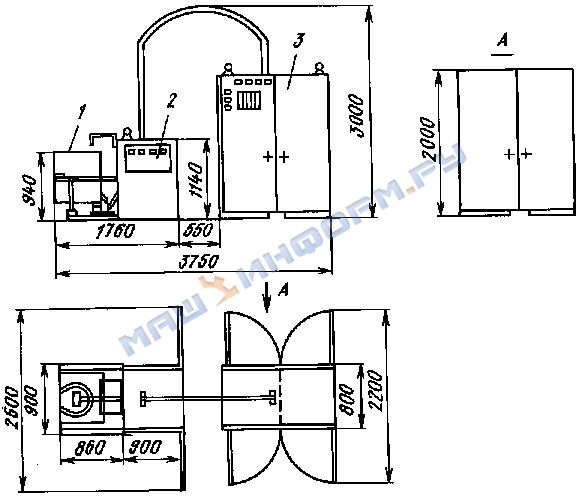

Общий вид и габаритные размеры плавильной индукционной печи "Кристаллизатор 501"
1 - блок плавильный;
2 - шкаф управления;
3 - генератор
Основными частями печи являются шкаф управления с механизмом опрокидывания плавильного блока и конденсаторами вторичного контура, плавильный блок с тиглем.
Питание индуктора плавильного блока током средней частоты (1000 Гц) осуществляется тиристорным преобразователем СЧГ3-100/10.
Шкаф печи конструктивно выполнен в виде каркаса, с торца которого закреплены выступающие кронштейны для установки блока плавильного. На передней двери шкафа находится панель с приборами для управления процессами плавки. На поддоне в нижней части шкафа установлены конденсаторы. Питание среднечастотной энергией от СЧГ3-100/10 осуществляется по кабелю, входящему в шкаф сверху.
В верхней части шкафа установлен привод опрокидывания плавильного блока с тиглем, состоящий из асинхронного электродвигателя и редуктора. Привод вращает два барабана, на которые наматываются тросы, осуществляющие опрокидывание закрепленного на кронштейнах плавильного блока. Каркас плавильного блока собран из алюминиевых уголков, пластин из ДСП и асбоцементных плит. Многовитковый водоохлаждаемый индуктор установлен внутри каркаса. Тигель для расплавления металла получается путем набивки огнеупорной смесью с последующим спеканием, или применяется графитовый тигель. В комплект поставки индукционной печи "Кристаллизатор 501" входят: блок плавильный; шкаф управления; генератор; комплект эксплуатационных документов.
