Установка индукционная "Кристаллизатор 107"
Общие сведения
Установка "Кристаллизатор 107" предназначена для вакуумно-компрессионной плавки и разливки сплавов на основе меди, никеля, железа и других металлов под вакуумом или в атмосфере защитных газов.
Структура условного обозначения
"Кристаллизатор 107":
1 - технологическое назначение установки;
07 - порядковый номер разработки;
УХЛ4 - климатическое исполнение и категория размещения по ГОСТ
15150 - 69, температура окружающего воздуха от 10 до 35°С. Окружающая среда - невзрывоопасная, не содержащая токопроводящей пыли, не содержащая агрессивных паров, газов способных нарушить нормальную работу установки.
Установка соответствует требованиям ТГИЛ.682323.006. ТГИЛ.682323.006
Технические характеристики
Напряжение трехфазной питающей сети частотой 50 Гц, В - 380 Мощность средней частоты, кВт, не более - 50 Частота рабочая, Гц - 8000+500 Мощность, потребляемая от сети, кВ·А, не более - 55 Глубина вакуума, Па - 1·10-2 - 1·10-3 Давление инертного газа, Па, не более - 1,1·104 Рабочая температура, °С - до 2000 Вес расплава (по стали), кг - 7 - 9 Полезный объем тигля, л - 1 - 1,3 Расход охлаждающей воды, м3/ч, не менее - 2,0 Напряжение сетей управления, В - 220 Масса, кг, не более - 2400 Занимаемая площадь, м2, не более - 6,0
Гарантийный срок - 18 мес со дня ввода в эксплуатацию.
Конструкция и принцип действия
Индукционная установка "Кристаллизатор 107" (см. рисунок) состоит из следующих блоков: блока печи, блока индикации и генератора.

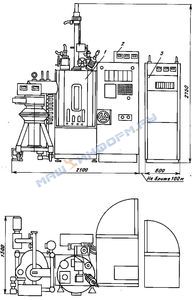

Общий вид и габаритные размеры индукционной установки "Кристаллизатор 107":
1 - блок печи;
2 - блок индикации;
3 - генератор
Установка выполнена из отдельных блоков, соединенных электрически. Основным блоком является блок печи, в котором происходит процесс плавления. Блок автоматики входит в блок печи.
Питание установки осуществляется от среднечастотного генератора СЧГ1-50/8 расположенного справа от блока печи.
При плавке материалов, которые являются электропроводными, возникающие пондеромоторные силы приводят к хорошему перемешиванию и дегазации расплава. При этом плавка ведется в керамическом тигле.
Плавку материалов, которые не являются электропроводными и которые не чувствительны к поглощению углерода, можно проводить в графитовых тиглях.
Чувствительные к поглощению углерода материалы могут плавиться, если это позволяет точка плавления, в металлических тиглях.
Температура расплава в процессе плавки регулируется и записывается. Дозирование расплава легирующими компонентами может осуществляться шестипозиционным, трехпозиционным и однопозиционным дозаторами в ручном режиме.
После окончания плавки расплав выливается в изложницу, которая может либо охлаждаться водой, либо подогреваться нихромовым нагревателем.
В установке используется 2 типа изложниц.
Установка имеет устройство отбора проб из расплава в период плавки.
Технологический процесс плавления происходит в водоохлаждаемой герметичной камере в вакууме или в инертном газе. В комплект поставки установки "Кристаллизатор 107" входят: блок печи (с блоком автоматики), среднечастотный генератор СЧГ1-50/8, комплект запасных частей и принадлежностей, комплект эксплуатационных документов.
