Сепаратор электродинамический СЭД1-100/8
Общие сведения
Сепаратор предназначен для извлечения цветных металлов из кабельного лома и для разделения твердых сыпучих цветных металлов различной электропроводности с крупностью частиц 20+2,5 мм и диаметром не менее 2 мм.
Структура условного обозначения
СЭД1-100/8 УХЛ4:
СЭД - сепаратор электродинамический;
1 - модификация;
100 - мощность источника питания, кВт;
8 - частота рабочая, кГц;
УХЛ4 - климатическое исполнение и категория размещения по ГОСТ
15150 - 89 и ГОСТ 15543.1 - 89.
Условия эксплуатации
Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных паров, газов, способных нарушить нормальную работу установки.
Требования безопасности соответствуют ГОСТ 21139 - 87.
Условия безопасности работы установок должны быть обеспечены предприятием-потребителем в соответствии с Правилами техники безопасности при эксплуатации электроустановок потребителей.
Установка СЭД1-100/8 соответствует требованиям ИЕЛВ.682511.001. ИЕЛВ.682511.001
Технические характеристики
Производительность максимальная, т/ч - 1,0 Размеры разделяемого материала, мм: верхний предел - 20 нижний предел - 2,5 Мощность средней частоты, кВт - 100 Частота рабочая, кГц - 8,0 Мощность средней частоты, потребляемая, кВт - 50 Расход воды, м3/ч, не более - 5,5 Давление охлаждающей воды, МПа - 0,3 Масса, кг - 4000
Гарантийный срок - 18 мес со дня ввода в эксплуатацию.
Конструкция и принцип действия
Сепаратор (см. рис. 1, 2) состоит из следующих составных частей:
блока контурного, который выполнен в виде шкафа и предназначен для размещения в нем элементов колебательного контура и системы охлаждения. Колебательный контур состоит из согласующего трансформатора и конденсаторной батареи;

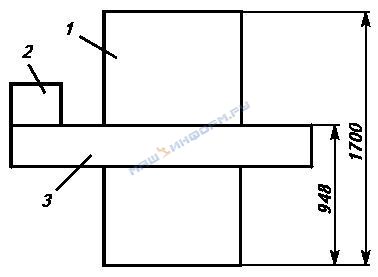

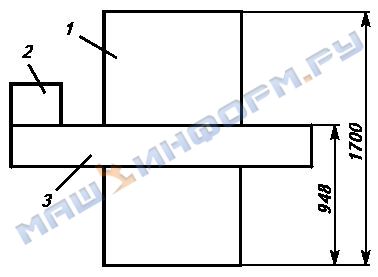

Общий вид и габаритные размеры технологического блока сепаратора
1 - блок контурный;
2 - вибропитатель;
3 - транспортер
Общий вид и габаритные размеры сепаратора электродинамического
1 - технологический блок;
2 - шкаф управления (Н-2065);
3 - щит управления;
4 - шкаф пуска двигателя (Н-2065)
транспортера, который состоит из сварной рамы, роликов-барабанов, транспортирующей ленты и привода;
индуктора петлевого типа с магнитопроводом, предназначенного для индуцирования токов в разделяемых электропроводных частицах;
водоприемника, предназначенного для закрытого слива воды, охлаждающей токонесущие элементы колебательного контура и для размещения на нем сигнальных клапанов, контролирующих наличие охлаждающей воды;
шкафа управления, служащего для размещения в нем элементов релейной автоматики, управляющей механизмами сепаратора;
шкафа пуска двигателя, в котором размещены элементы автоматики, обеспечивающей ступенчатый пуск двигателя преобразователя;
привода, предназначенного для сообщения крутящего момента ведущему барабану;
преобразовательной установки УП2-100/8, которая служит для индуктора источником питания токами средней частоты.
Сепаратор является автоматическим устройством, с помощью которого происходит разделение свинцово-алюминиевых и свинцово-медных смесей.
Принцип работы сепаратора основан на действии на электропроводящие частицы электродинамических сил, возникающих в результате взаимодействия тока в индукторе с токами, индуцированными в частицах цветного металла, изменяющими траекторию их движения.
Разделяемый материал засыпается в вибропитатель, из него - на транспортер и в зону сепарации, а от нее уже разделенный - к контейнерам накопителям.
В комплект поставки входят: блок контурный, транспортер, индуктор, водоприемник, шкаф управления, шкаф пуска двигателя, привод, рама, стойка, кожух, преобразовательная установка УП2-100/8, вибропитатель ПЭВ1А-0,065x1,8, комплект ЗИП, эксплуатационная документация.
