Трансформаторы тока типа ТПЛК10
Общие сведения
Трансформаторы тока типа ТПЛК10 предназначены для питания цепей измерения силы тока, мощности и энергии, цепей защиты и автоматики, для изоляции цепей вторичной коммутации от высокого напряжения в электрических установках переменного тока частотой 50 или 60 Гц с номинальным напряжением 10 кВ (в тропическом исполнении - 11 кВ), для встраивания в комплектные распределительные устройства (КРУ).
Структура условного обозначения
ТПЛК10-0,5/10Р-1500/5 Х3:
Т - трансформатор тока;
П - проходной;
Л - с литой изоляцией;
К - для КРУ;
10 - класс напряжения, кВ;
0,5 - обмотка для измерения;
10Р - обмотка для релейной защиты;
1500 - номинальный первичный ток, А;
5 - номинальный вторичный ток, А;
Х3 - климатическое исполнение У, Т и категория размещения 3 по
ГОСТ 15150-69.
Условия эксплуатации
Высота над уровнем моря не более 1000 м. Верхнее рабочее значение температуры окружающего воздуха (с учетом перегрева внутри шкафа КРУ) 50°С для исполнения У и 55°С для исполнения Т. Рабочее положение в пространстве любое. При установке трансформаторов междуфазное расстояние должно быть не менее 230 мм. Требования техники безопасности по ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.3-75. Трансформаторы соответствуют требованиям ГОСТ 7746-78 и ТУ 16-97 ОГГ.671213.021 ТУ. ГОСТ 7746-78;ТУ 16-97 ОГГ.671213.021 ТУ
Технические характеристики
Номинальный первичный ток, А - 10; 15; 30; 50; 100; 150; 200; 300; 400; 600; 800; 1000; 1500 Наибольший рабочий первичный ток, А - 10; 16; 32; 50; 100; 160; 200; 320; 400; 630; 800; 1000; 1600 Номинальное напряжение, кВ - 10 Номинальное рабочее напряжение, кВ - 12 Номинальная частота, Гц - 50 или 60 Номинальный вторичный ток, А - 5 Количество вторичных обмоток - 2 Исполнение вторичных обмоток - 0,5/10Р; 10Р/10Р Номинальная вторичная нагрузка при соs j = 0,8 В·А: обмотки 0,5 - 10 обмотки 10Р - 15 Класс точности обмотки 0,5* - 0,5 Класс точности обмотки 10Р при номинальной нагрузке - 10Р Номинальная предельная кратность обмотки 10Р не менее, при значениях номинального первичного тока, А: 10-400 - 12 600-800 - 17 1000-1500 - 20 Четырехсекундный ток термической стойкости**, кА, при значениях номинального первичного тока, А: 10 - 0,45 15 - 0,675 30 - 1,35 50 - 2,25 100-400 - 14,5 600 - 19 800-1500 - 27 Ток электродинамической стойкости (максимальное значение), кА, при значениях номинального первичного тока, А: 10 - 2,47 15 - 3,7 30 - 7,4 50 - 14,8 100-1500 - 74,5 Трехсекундный ток термической стойкости, кА, при значениях номинального первичного тока, А: 10 - 0,47 15 - 0,71 30 - 1,42 50 - 2,36 100 - 4,72 150 - 7,1 200 - 9,45 300 - 14,1 400 - 18,9 600 - 28,3 800 - 37,8 1000 - 47,2 1500 - 70,8 Масса, кг - 47 *Обмотка 0,5 предназначена для измерения, 10Р - для релейной защиты. **Трансформаторы на номинальный ток до 300 А включительно устойчивы к четырехсекундному току термической стойкости вторичную нагрузку вторичных обмотках. Типовые кривые намагничивания приведены на рис. 1 и 2, кривые предельной кратности обмотки для защиты - на рис. 3.
Типовые кривые намагничивания при индукции до 1,6 Тл
Типовые кривые намагничивания при индукции 0,16-1,8 Тл

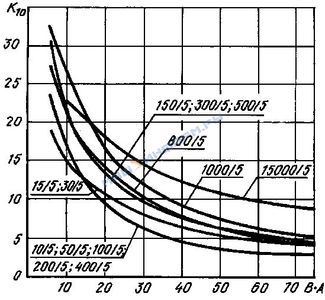

Кривые предельной кратности обмотки для защиты Гарантийный срок - 3 года со дня ввода трансформаторов в эксплуатацию.
Трансформатор опорно-проходной конструкции. Два тороидальных ленточных магнитопровода, на каждый из которых намотана самостоятельная вторичная обмотка, залиты изоляционным компаундом на основе эпоксидной смолы и образуют полый цилиндр. В окно цилиндра пропущена первичная обмотка, которая вместе со вторичными катушками залита эпоксидным компаундом, образующим изоляционный корпус трансформатора. Выводы первичных (Л1 и Л2) и вторичных (И1 и И2) обмоток вынесены на корпус трансформатора. Вывод Л1 первичной обмотки расположен в углублении и обеспечивает присоединение неподвижного контакта штепсельного разъединителя. Трансформаторы монтируются в КРУ при помощи зажимов, которые одним концом укреплены на раме КРУ, а свободным концом входят в пазы на корпусе трансформатора. Конструктивные данные трансформатора приведены в таблице.
Таблица
| Первичный ток, А | Ампер-витки, А | Размеры магнитопровода | Вторичная обмотка | |||
| средняя длина магнитного пути, см | сечение, см2 | исполнение | сопротивление постоянному току, Ом+20% | |||
| 0,5 | 10Р | |||||
| 10 | 400 450 450 400 400 450 400 600 | 39,5 | 12,75 | 0,5; 10Р | 0,09 0,101 0,101 0,09 0,09 0,101 0,09 0,12 | |
| 400 | 400 600 800 1000 | 36,2 | 0,111 0,168 0,224 0,280 | |||
| 1500 | 1500 | 10,2 | 37,7 | 0,412 | ||
Габаритные, установочные и присоединительные размеры трансформатора тока ТПЛК10
В комплект поставки входят: трансформатор (по согласованию с заказчиком может поставляться трансформатор без крепежа на выводах первичной обмотки); паспорт; техническое описание и инструкция по эксплуатации (при поставке партии трансформаторов в один адрес по согласованию с заказчиком общее количество экземпляров технического описания может быть уменьшено, но должно быть не менее 2 экз.).
