Трансформаторы тока типа ТФМ-35-II У1 (Т1, ХЛ1)

Общие сведения

Трансформаторы являются масштабными преобразователями и предназначены для питания электрических измерительных приборов, защитных устройств в электрических системах переменного тока частотой 50 или 60 Гц.

Структура условного обозначения

ТФМ-35-II Х1:
Т - трансформатор тока;
Ф - в фарфоровой покрышке;
М - маслонаполненный;
35 - номинальное напряжение, кВ;
II - степень загрязнения по ГОСТ 9920-89;
Х1 - климатическое исполнение (У, Т, ХЛ) и категория
размещения по ГОСТ 15150-69 и ГОСТ 15543.1-89.

Условия эксплуатации

Высота над уровнем моря не более 1000 м. Температура окружающего воздуха от минус 45 до 40°С для исполнения У, от минус 10 до 50°С для исполнения Т и от минус 60 до 40°С для исполнения ХЛ. Относительная влажность воздуха до 80% при температуре 20°С. Атмосферное давление от 84 до 106,7 МПа (от 630 до 800 мм рт.ст.). Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Требования техники безопасности по ГОСТ 12.2.007.3-75, пожарной безопасности по ГОСТ 12.1.004-91. Трансформаторы соответствуют ТУ 16-97 ИАЯК.671214.030 ТУ (ТУ 3414-030-17537922-98). ТУ 16-97 ИАЯК.671214.030 ТУ;ТУ 3414-030-17537922-98

Технические характеристики

Наибольшее рабочее напряжение, кВ - 40,5 Номинальный вторичный ток, А - 1; 5 Номинальный класс точности вторичной обмотки для измерения - 0,2; 0,5; 0,2S; 0,5S Номинальный класс точности вторичных обмоток для защиты - 5Р; 10Р Количество вторичных обмоток: для измерения - 1 для защиты - 2 Время протекания тока КЗ, с - 3 Удельная длина пути утечки внешней изоляции, см/кВ - 2,25 Механические нагрузки: тяжение проводов в горизонтальном направлении, Н - 500 скорость ветра, м/с - 40 Масса, кг - 170; 270* * Для трансформаторов тока с номинальным первичным током 3000 А. Номинальное число ампер-витков, типоисполнение по токам, вторичная нагрузка в классах точности, ток электродинамической и термической стойкости, предельная кратность обмоток приведены в табл. 1.

Таблица 1

Номинальное число ампер-витков, А ? W Типоисполнение по токам, А/А Номинальная вторичная нагрузка в классах точности, В·А, при соs j 2=0,8 Электродинамическая и термическая стойкость, кА Предельная кратность обмоток для защиты, не менее
0,2 0,5 0,2S 0,5S 5Р 10Р 1 д 1 т 5Р 10Р
750 15/1(5)
30/1(5)
50/1(5)		 – 20 – 20 – 20 1
2
3		 0,4
0,8
1,3		 – 16
900 100/1 20 30 20 30 20 6 2,5 16 17
800 200/1 13 5 15 16
900 300/1 20 8 16 17
800 400/1 25 10 15 16
1200 100/5
200/5
300/5
400/5
600/1(5)
1200/1(5)		 20 30 20 30 20 20 6
13
20
25
38
76		 2,5
5
8
10
15
30		 17 18
1000 500/1(5)
1000/1(5)		 31
64		 12
25		 16 17
1500 750/1(5)
1500/1(5)		 48
94		 19
37		 18 19
2000 2000/1(5) 127 50 20
3000 3000/1(5) 145 57

Примечание: соs j 2=0,8 при индуктивной нагрузке.

Характеристики погрешностей (токовой и угловой) обмотки для измерения при номинальной нагрузке 5-20 В·А с соs j2=0,8 приведены на рис. 1.

Токовая D I и угловая  погрешности вторичной обмотки для измерения: 1-1' - пределы допустимой погрешности в классе точности;
2-2' - зона измеренных значений токовой погрешности D I при номинальной нагрузке 5 В·А и cos j2=0,8;
3-3' - зона измеренных значений токовой погрешности D I при номинальной нагрузке 20 В·А и cos j2=0,8;
4-4' - зона измеренных значений угловой погрешности  при номинальной нагрузке 5-20 В·А и cos j2=0,8 График зависимости предельной кратности вторичных обмоток для защиты К от мощности вторичной нагрузки S 2ном при 5 и 10% полной погрешности приведены на рис. 2, 3 соответственно.

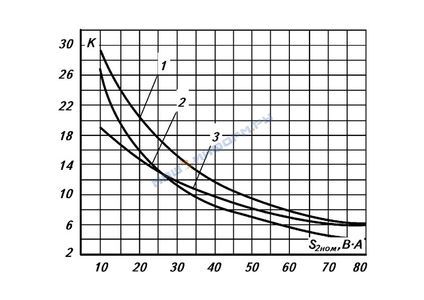

Зависимость предельной кратности вторичных обмоток для защиты от мощности вторичной нагрузки для 5% полной погрешности при коэффициентах трансформации: 1 - 100(200; 300; 400; 500; 600; 750; 1000; 1200; 1500)/1(5);
2 - 15(30; 50)/1(5);
3 - 3000/1(5)

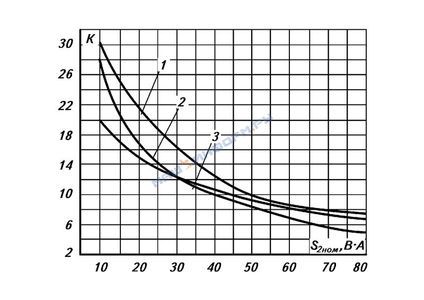

Зависимость предельной кратности вторичных обмоток для защиты от мощности вторичной нагрузки для 10% полной погрешности при коэффициентах трансформации: 1 - 100(200; 300; 400; 500; 600; 750; 1000; 1200; 1500)/1(5);
2 - 15(30; 50)/1(5);
3 - 3000/1(5) Обозначение зажимов обмоток, назначение обмоток, средняя длина магнитного пути, сечение магнитопровода, сопротивление вторичной обмотки приведены в табл. 2.

Таблица 2

Обозначение зажимов обмоток Назначение обмоток Номинальный коэффициент трансформации, А/А Средняя длина магнитного пути, м Сечение магнитопровода, см2 Сопротивление вторичной обмотки, Ом, постоянному току, А, при 20 ° С
5 1
1И1-1И2 Измерение 15/1(5):
30/1(5);
50/1(5)		 0,44 4,56 0,133 3,527
2И1-2И2
3И1-3И2		 Защита 0,43 13,3 0,17 4,535
1И1-1И2 Измерение 100/1 0,44 4,56 0,262 4,308
2И1-2И2
3И1-3И		 Защита 300/1 0,43 13,3 0,334 5,517
200/1;
400/1
1И1-1И2 Измерение 600/1;
1200/1		 0,47 4,56 0,262 4,77
2И1-2И2
3И1-3И2		 Защита 0,46 13,3 0,334 6,383
1И1-1И2 Измерение 100/5;
200/5;
300/5;
400/5;
600/5;
1200/5		 0,44 4,56 0,262 4,308
2И1-2И2
3И1-3И2		 Защита 0,43 13,3 0,334 5,517
1И1-1И2 Измерение 500/1;
1000/1		 0,51 5,87 0,179 5,526
2И1-2И2
3И1-3И2		 Защита 0,49 17,67 0,227 6,868
1И1-1И2 Измерение 500/5;
1000/5		 0,44 4,56 0,179 5,526
2И1-2И2
3И1-3И2		 Защита 0,43 13,3 0,227 6,868
1И1-1И2 Измерение 750/1;
1500/1		 0,57 3,99 0,306 6,511
2И1-2И2
3И1-3И2		 Защита 0,55 11,4 0,388 8,526
1И1-1И2 Измерение 750/5;
1500/5		 0,44 3,42 0,306 6,511
2И1-2И2
3И1-3И2		 Защита 0,43 10,41 0,388 8,536
1И1-1И2 Измерение 2000/1 0,58 3,36 0,39 8,174
2И1-2И2
3И1-3И2		 Защита 0,57 9,31 0,499 10,859
1И1-1И2 Измерение 2000/5 0,45 3,04 0,39 8,174
2И1-2И2
3И1-3И2		 Защита 0,44 9,04 0,499 10,859
1И1-1И2 Измерение 3000/1;
3000/5		 0,44 4,56 0,133 3,527
2И1-2И2
3И1-3И2		 Защита 0,43 13,3 0,17 4,535
Гарантийный срок - 3 года со дня ввода трансформатора в эксплуатацию, но не позднее 6 мес для действующих и 9 мес для строящихся предприятий со дня поступления трансформатора на предприятие.

Трансформатор состоит из активной части, установленной на основании. На нее надета фарфоровая покрышка, заполненная трансформаторным маслом и закрытая маслорасширителем. Активная часть трансформатора представляет собой одно- или многовитковую первичную обмотку, проходящую через три магнитопровода с вторичными обмотками. Вторичные обмотки - одна для измерения и две обмотки для защиты. На крышке расширителя имеется фланец с отверстием, служащий для вакуумирования и доливки масла, а на стенке расширителя указатель уровня масла. Трансформатор заполнен трансформаторным маслом. Уровень масла ненагруженного трансформатора при температуре 20°С должен находиться против черты маслоуказателя. На основании трансформатора имеются низковольтные выводы вторичных обмоток, зажимы для заземления, патрубок для слива и отбора пробы масла. Таблички с основными техническими данными трансформатора расположены на основании. Габаритные, установочные и присоединительные размеры трансформаторов приведены на рис. 4-9.

Общий вид, габаритные, установочные и присоединительные размеры для трансформаторов с коэффициентами трансформации 15(30; 50;
100)/1(5): 1 - болт М12 для заземления;
2 - панель выводов вторичных обмоток

Общий вид, габаритные, установочные и присоединительные размеры для трансформаторов с коэффициентами трансформации 200(300; 400;
600)/1(5), 500/5

Общий вид, габаритные, установочные и присоединительные размеры для трансформаторов с коэффициентами трансформации 750(1000)/5

Общий вид, габаритные, установочные и присоединительные размеры для трансформаторов с коэффициентами трансформации 1200/1, 1200(1500)/5

Общий вид, габаритные, установочные и присоединительные размеры для трансформаторов с коэффициентами трансформации 2000/5

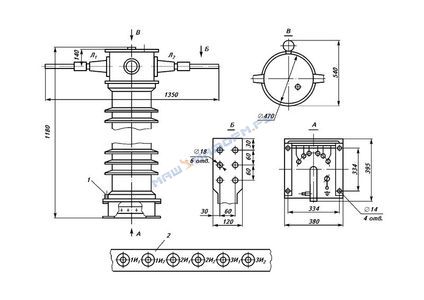

Общий вид, габаритные, установочные и присоединительные размеры для трансформаторов с коэффициентами трансформации 3000/1(5): 1 - болт М12 для заземления;
2 - панель выводов вторичных обмоток Z В комплект поставки входят: трансформатор, паспорт, эксплуатационная документация.
