Трансформаторы тока типа ТФМ-110-II У1 (Т1, ХЛ1)
Общие сведения
Трансформаторы являются масштабными преобразователями параметров переменного тока и предназначены для питания электрических измерительных приборов, защитных устройств в электрических системах переменного тока частотой 50 или 60 Гц.
Структура условного обозначения
ТФМ-110-II У1 (Т1, ХЛ1):
Т - трансформатор тока;
Ф - в фарфоровой покрышке;
М - маслонаполненный;
110 - номинальное напряжение, кВ;
II - степень загрязнения по ГОСТ 9920-89;
У1 (Т1, ХЛ1) - климатическое исполнение (У, Т, ХЛ) и категория
размещения (1) по ГОСТ 15150-69.
Условия эксплуатации
Высота над уровнем моря не более 1000 м. Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Температура окружающего воздуха от минус 45 до 40°С для климатического исполнения У, от минус 10 до 50°С для климатического исполнения Т и от минус 60 до 40°С для ХЛ. Атмосферное давление от 630 до 800 мм рт. ст.. Относительная влажность воздуха до 80% при температуре 20°С. Трансформаторы соответствуют ТУ 16-96 ИАЯК.671214.028 ТУ, по технике безопасности - ГОСТ 12.2.007.3-75, по пожарной безопасности - ГОСТ 12.1.004-91. Изготовляются исполнения для поставок в районы умеренного, холодного и тропического климата. ТУ 16-96 ИАЯК.671214.028 ТУ
Технические характеристики
Наибольшее рабочее напряжение, кВ - 126 Номинальный вторичный ток, А - 1; 5 Номинальный класс точности вторичной обмотки для измерения - 0,2; 0,5; 0,2S; 0,5S Номинальный класс точности вторичных обмоток для защиты - 5Р; 10Р Количество вторичных обмоток: для измерения - 1 для защиты - 3 Время протекания тока к.з., с - 3 Удельная длина пути утечки внешней изоляции, см/кВ - 2,25 Механические нагрузки: тяжение проводов в горизонтальном направлении, Н - 1000 гололед при толщине корки льда, мм, не более - 20 скорость ветра при гололеде, м/с - 15 скорость ветра без гололеда, м/с - 40 Масса, кг - 630 Номинальный первичный ток, вторичная нагрузка в классах точности, ток электродинамической и термической стойкости, предельная кратность приведены в таблице.
Значения погрешностей угловой и токовой измерительных обмоток при номинальной нагрузке 7,5-30 В·А, а также 5-20 В·А с соs j2 = 0,8 приведены на рис. 1 и 2 соответственно.
Токовая ( DI) и угловая () погрешности вторичной обмотки для измерения 1-1' - предел допустимой погрешности в классе точности 0,5;
2-2' - зона измеренных значений токовой погрешности ( DI) при номинальной нагрузке 7,5 В·А и cos j2 = 0,8;
3-3' - зона измеренных значений токовой погрешности ( DI) при номинальной нагрузке 30 В·А и cos j2 = 0,8;
4-4' - зона измеренных значений угловой погрешности () при номинальной нагрузке 7,5-30 В·А и cos j2 = 0,8
Токовая ( DI) и угловая () погрешности обмоток для измерения 1-1' - предел допустимой погрешности в классе точности 0,2;
2-2' - зона измеренных значений токовой погрешности ( DI) при номинальной нагрузке 5 В·А и cos j2 = 0,8;
3-3' - зона измеренных значений токовой погрешности ( DI) при номинальной нагрузке 20 В·А и cos j2 = 0,8;
4-4' - зона измеренных значений угловой погрешности () при номинальной нагрузке 5-20 В·А и cos j2 = 0,8 Зависимость предельной кратности вторичных обмоток для защиты (К) от мощности вторичной нагрузки (S2 ном) и типовая кривая намагничивания магнитопроводов приведены на рис. 3 и 4 соответственно.

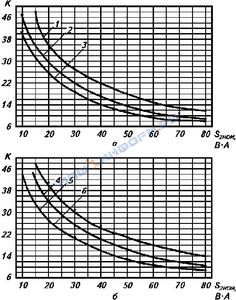

Зависимость предельной кратности вторичных обмоток для защиты от мощности вторичной нагрузки а - для 5% полной погрешности 1 - коэффициент трансформации 500-1000-2000/1; 5 А;
2 - коэффициент трансформации 750-1500/1; 5 А;
3 - коэффициент трансформации 100-200-300-400-600-1200/1; 5 А б - для 10% полной погрешности 4 - коэффициент трансформации 500-1000-2000/1; 5 А;
5 - коэффициент трансформации 750-1500/1; 5 А;
6 - коэффициент трансформации 100-200-300-400-600-1200/1; 5 А

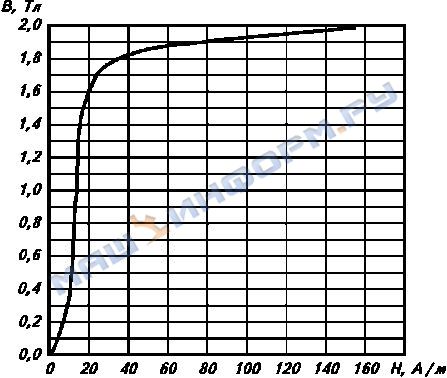

Типовая кривая намагничивания магнитопроводов вторичных обмоток для защиты Гарантийный срок эксплуатации - 3 года со дня ввода трансформатора в эксплуатацию, но не позднее 6 мес для действующих и 9 мес для строящихся предприятий со дня поступления трансформатора на предприятие.
Трансформатор состоит из основания с активной частью, фарфоровой покрышки и расширителя для трансформаторного масла. Активная часть трансформатора представляет собой одно- или многовитковую первичную обмотку, проходящую через четыре магнитопровода с вторичными обмотками. Первичная обмотка подсоединена с помощью отводов к съемным вводам, установленным на расширителе. На крышке расширителя имеется фланец с отверстием, служащий для вакуумирования и доливки масла, а на стенке расширителя - указатель уровня масла. Трансформатор заполнен трансформаторным маслом. Уровень масла ненагруженного трансформатора при температуре 20°С должен находиться против черты маслоуказателя. На основании трансформатора имеется запорное устройство, служащее для заливки масла под давлением и для слива, зажимы для заземления, низковольтные выводы трех защитных и одной измерительной обмоток. Таблички с основными техническими данными трансформатора расположены на основании. Габаритные, установочные и присоединительные размеры трансформаторов приведены на рис. 5.
Габаритные, установочные, присоединительные размеры трансформатора 1 - два болта М8 для заземления; 2 - выводы НН со шпильками М8 Масса - 630 кг
Z В комплект поставки входят: трансформатор, паспорт, эксплуатационная документация.
