Трансформаторы тока серии ТФЗМ

Общие сведения

Трансформаторы тока серии ТФЗМ наружной установки применяются в открытых распределительных устройствах. Предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления в установках переменного тока напряжением 33, 35, 66, 110, 132, 150, 220 и 500 кВ, частоты 50 или 60 Гц.

Структура условного обозначения

ТФЗМ Х-Х-Х/Х-Х/Х Х:
Т - трансформатор тока;
Ф - фарфоровая покрышка;
З - вторичная обмотка звеньевого типа;
М - маслонаполненный;
Х - номинальное напряжение, кВ;
Х - категория электрооборудования по степени загрязнения
внешней изоляции (А, Б, В);
Х - номер конструктивного варианта исполнения;
Х - номинальный класс точности;
Х - номинальный первичный ток, А;
Х - номинальный вторичный ток, А;
Х - климатическое исполнение (У, ХЛ, Т) и категория размещения
(1) по ГОСТ 15150-69.

Условия эксплуатации

Высота над уровнем моря не более 1 000 м. Верхнее и эффективное значения температуры окружающего воздуха для трансформаторов климатических исполнений соответственно: 45 и 40°С - У1, 50°С - Т1, 40°С - ХЛ1. Нижнее значения температуры окружающего воздуха для трансформаторов климатических исполнений: минус 50°С - У1, минус 10°С - Т1, минус 60°С - ХЛ1. Скорость ветра не более 60 м/с. Относительная влажность воздуха до 80% при температуре 20°С. Трансформаторы изготовляются для внутригосударственных поставок климатического исполнения У1, ХЛ1 и для поставок на экспорт - У1 и Т1; соответствуют ТУ У 05755559.011-97 и ГОСТ 7746-89. Требования безопасности к конструкции трансформаторов соответствуют ГОСТ 12.2.007.3-75 и ГОСТ 12.4.026-76. По пожаробезопасности трансформаторы соответствуют ГОСТ 12.1.004-91. По обеспечению электробезопасности трансформаторы соответствуют ГОСТ 12.1.019-79. Санитарно-защитная зона до границы жилой застройки - не менее 250 м. ТУ У 05755559.011-97;ГОСТ 7746-89

Технические характеристики

Основные технические данные трансформаторов приведены в табл. 1.

Таблица 1

Типоисполнение трансформаторов Напряжение, кВ Номинальный класс точности вторичной обмотки Клима-тичес-кие испол-нения и кате-гория разме-щения Номинальная предельная кратность обмоток для защиты в классе точности 10Р Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos j 2 = 0,8 В·А Количество вторичных обмоток Номи-нальная частота, Гц
номи-наль-ное
Uном		 наи-боль-шее рабо-чее
Uнр		 для изме-рений для защи-ты 2И1–2И2 3И1–3И2 4И1–4И2 обмотка для измерений в классе точности 0,5 1И1–1И2 обмотка для защиты в классе точности 10Р для изме-рений для защи-ты
2И1–2И2 3И1–3И2 4И1–4И2

ТФЗМ33А Т1*

 33 40,5 0,5 10Р Т1 20 20 – 30 30 30 – 1 2 50
или
60

ТФЗМ35А У1

 35 У1 28 – 50 20 – 1

ТФЗМ35А ХЛ1

 ХЛ1

ТФЗМ35Б-I У1

 У1 20 20 30 30 30 2

ТФЗМ35Б-II У1

 18 18 50 50

ТФЗМ66В Т1

 66 72,5 Т1 24 24 30 30

ТФЗМ110Б-I У1

 110 126 У1 20 20

ТФЗМ110Б-I ХЛ1

 ХЛ1

ТФЗМ110Б-III У1

 У1 30 30 20 20 20

ТФЗМ110Б-III ХЛ1**

 ХЛ1

ТФЗМ110Б-IV У1***

 У1 20 20 20 30 30 30 3

ТФЗМ110Б-IV ХЛ1***

 ХЛ1

ТФЗМ110Б-IY Т1***

 Т1

ТФЗМ132Б Т1

 132 145 24 24 – 30 – 2

ТФЗМ150А-I У1

 150 172 У1 15 15 15 40 50 50 50 3

ТФЗМ150Б-I У1

ТФЗМ150Б-II У1

 30 25 25 30

ТФЗМ150Б-III Т1

 T1 15 15 15 40

ТФЗМ220Б-I Т1

 220 252 0,5 10Р 16 16 12 – 30

ТФЗМ220Б-II Т1

ТФЗМ220Б-III У1

 У1 15 15 10

ТФЗМ220Б-III ХЛ1

 ХЛ1

ТФЗМ220Б-IV У1

 У1 25 25 20 30

ТФЗМ220Б-IV ХЛ1

 ХЛ1

ТФЗМ500Б-I У1

 500 525 У1 18 18 18 75 75 75

ТФЗМ500Б-I ХЛ1

 ХЛ1

ТФЗМ500Б-II У1

 У1

ТФЗМ500А-II Т1

 Т1 12 12 12

ТФЗМ500Б-II Т1

* Обмотка для измерений класса точности 0,5 трансформатора 33А-Т1 обозначается 1И1 –1И3.

** Обмотка для измерений класса точности 0,5 и обмотки для защиты класса точности 10Р трансформаторов ТФЗМ110Б-III У1 и ТФЗМ110Б-III ХЛ1 обозначаются nИ1 – nИ3 (n=1, 2, 3).

*** В трансформаторах типа ТФЗМ110Б-IV для всех климатических исполнений полная обмотка для измерений обозначается 1И1 –1И3 (измерения в классе точности 0,2 – при вторичном токе
1 А, в классе точности 0,5 – при вторичном токе 5 А), ответвление обозначается 1И1 –1И2 (измерение в классе точности 0,5 – при вторичном токе 1 А, в классе точности 1 – при вторичном
токе 5 A .).

Значения токов электродинамической и термической стойкости в зависимости от номинального первичного тока, отношение длины пути утечки внешней изоляции к наибольшему рабочему линейному напряжению и время протекания тока короткого замыкания приведены в табл. 2.

Таблица 2

Типоисполнение трансформатора Значения номинального первичного тока I1ном, тока электродинамической стойкости Iд, тока термической стойкости Iт IIном/Iд/Iт; А/кА/кА Отношение длины пути утечки внешней изоляции к наибольшему рабочему линейному напряжению, см/кВ Время протекания тока короткого замыкания, с

ТФЗМ33А Т1

 100/14/4,6; 150/21/7; 220/28/9; 300/42/14; 400/56/18; 600/84/28; 1 200/169/56 1,7 3

ТФЗМ35А У1

 15/3/0,6; 20/4/0,7; 30/6/1,1; 40/8/1,5; 50/10/1,9; 75/15/2,3; 100/21/3,5

ТФЗМ35А ХЛ1

 150/31/5,8; 200/42/7; 300/63/11,6; 400/84/15; 600/127/22; 800/107/30; 1 000/134/37

ТФЗМ35Б-I У1

 15/3/0,7; 20/4/1; 30/6/1,5; 40/8/2,1; 50/10/2,3; 75/15/3,5; 100/21/4,7; 150/31/7 2,6
200/42/10,5; 300/63/15; 400/84/21; 600/127/31; 800/107/30; 1 000/134/37; 1 500/106/41
2000/141/55

ТФЗМ35Б-II У1

 500/125/49; 1 000/125/49; 2 000/145/57; 3 000/145/57

ТФЗМ66В Т1

 200–400/24–48/9–18; 600–800/48–96/18–36

ТФЗМ110Б-I У1

 50–100/10–20/2–4; 75–150/15–30–3–6;
100–200/21–42/4–8; 150–300/31–52/6–12		 2,25

ТФЗМ110Б-I ХЛ1

 200–400/42–84/8–16; 300–600/63–126/13–26;
400–800/62–124/14–28

ТФЗМ110Б-III У1;
ТФЗМ110Б-III ХЛ1

 750–1 500/79–158/26–52; 1 000–2 000/106–212/34–68

ТФЗМ110Б-IV У1;
ТФЗМ110Б-IV ХЛ1

 100/20/4; 150/30/6; 200/42/8; 300/62/12; 400/84/16; 600/84/26

ТФЗМ110Б-IV Т1

 1 000/106/28; 1 500/150/50; 2 000/150/5

ТФЗМ132Б Т1

 200–400/30–60/11–22; 300–600/45–90/17-34;
500–1 000/45–90/17–34; 600–1 200/45–90/17Е34;
750–1 500/45–90/17–34

ТФЗМ150А-I У1

 600–1 200/52–104/14–28 1,5

ТФЗМ150Б-I У1;
ТФЗМ150Б-III Т1

 2,25

ТФЗМ150Б-II У1

 1 000–2 000/113–226/41,6–83,2

ТФЗМ220Б-I Т1

 300–600/27–54/10–20; 400–800/24–48/9–18;
600–1 200/54–108/20–40; 750–1500/45–90/17–34

ТФЗМ220Б-II Т1

 1 000–2 000/45–90/17–34 3,0

ТФЗМ220Б-III У1;
ТФЗМ220Б-III ХЛ1

 300–600–1 200/25–50–100/9,8–19,6–39,2 2,25

ТФЗМ220Б-IV У1;
ТФЗМ220Б-IV ХЛ1

 500–1 000–2 000/25–50–100/9,8–19,6–39,2

ТФЗМ500Б-I У1;
ТФЗМ500Б-I ХЛ1;
ТФЗМ500Б-II У1

 500–1 000–2 000/90–180–180/34–68–68 1

ТФЗМ500А-II Т1

 1 000–2 000/22–44/8–16 2,0

ТФЗМ500Б-II Т1

 2,25

Габаритные, установочные и присоединительные размеры трансформаторов тока приведены на рис. 1-8 и в табл. 3.

Таблица 3

Типоисполнение трансформатора Рисунок Размеры, мм Масса транс-форматорного масла, кг Масса транс-форматора,
кг,
не более
А1 А2 d Наибольшее значение
Н Н1 В1 В2 L L1 D

ТФЗМ35А ХЛ1

 1 490±1 490±1 15+0,43 940 683 570 528 280 280 513 40 200

ТФЗМ35А У1

 900 800 608 550 38

ТФЗМ33А Т1

 552±10 512±10 1 150 890 660 685 646 75 350

ТФЗМ35Б-II У1 при I1номI2ном
2 000/1; 3 000/1; 3 000/5; 500/1; 500/5; 1 000/1; 1 000/5; 2 000/5

 512±10 552±10 18+0,43 1 070 880 658 602 365 365 728 85 420
1 100 305 305 640 330

ТФЗМ35Б-I У1

 1 130 900 665 640 280 280 70

ТФЗМ110Б-I У1; ТФЗМ110Б-I ХЛ1; ТФЗМ110Б-III У1; ТФЗМ110Б-III ХЛ1

 2 1 590 1 310 685 660 360 360 630 153 485

ТФЗМ110Б-IY У1

 505

ТФЗМ110Б-IY Т1; ТФЗМ110Б-IY ХЛ1

 530

ТФЗМ150А-I У1; ТФЗМ150Б-I У1;

ТФЗМ150Б-II У1;

ТФЗМ150Б-III Т1

 3 810±1 720±1 2 350 2 100 860 920 365 365 830 330 1 060
2 180 1 904 365 365 830 285 1 165
670±1 670±1 2 460 2 140 890 970 300 1 150

ТФЗМ66В Т1

 4 1 710 1 370 900 310 310 850 125 583

ТФЗМ132Б Т1

 2 300 1975 370 370 460 1 270

ТФЗМ220Б-III У1; ТФЗМ220Б-III ХЛ1

 5 990±1 990±1 3150 2 810 1 080 1 080 430 470 950 840 2 260

ТФЗМ220Б-IV У1; ТФЗМ220Б-IV ХЛ1

 6 3 230 2 850 560 595 2 380

ТФЗМ220Б-I Т1;
ТФЗМ220Б-II Т1

 7 740±1 740±1 3 420 3 180 1 102 1 158 460 460 980 810 2 700
3 600 3 330 1 050 1 004 2 550

ТФЗМ500Б-II У1

 8 – – 24+0,43 5 930 5 550 – – 560 595 950 1 420 4 920

ТФЗМ500Б-I У1; ТФЗМ500Б-I ХЛ1;
ТФЗМ500А-II Т1; ТФЗМ500Б-II Т1

 960 5 020

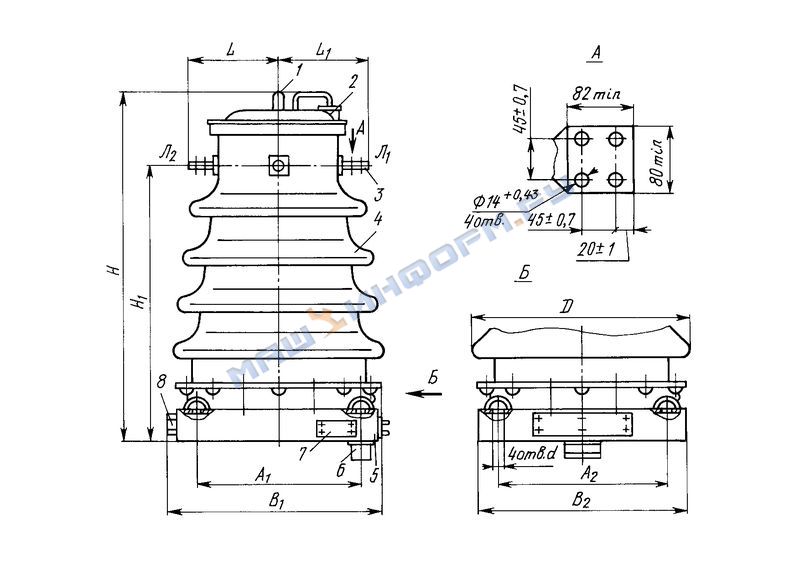

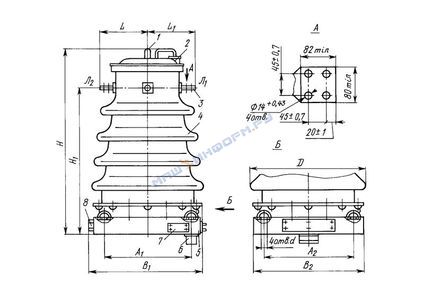

Габаритные, установочные и присоединительные размеры трансформаторов тока ТФЗМ35А ХЛ1, ТФЗМ35А У1, ТФЗМ33А Т1, ТФЗМ35Б-II У1, ТФЗМ35Б-I У1: 1 - маслоуказатель;
2 - воздухоосушитель;
3 - выводы первичной обмотки;
4 - покрышка;
5 - цоколь;
6 - муфта кабельная;
7 - табличка трансформатора тока;
8 - масловыпускной патрубок;
9 - защитный экран

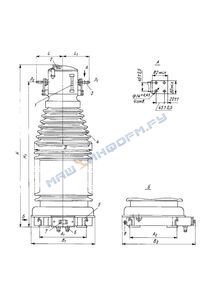

Габаритные, установочные и присоединительные размеры трансформаторов тока ТФЗМ110Б-I У1, ТФЗМ110Б-I ХЛ1, ТФЗМ110Б-III У1, ТФЗМ110Б-III ХЛ1, ТФЗМ110Б-IV У1, ТФЗМ110Б-IV ХЛ1: 1 - маслоуказатель;
2 - воздухоосушитель;
3 - выводы первичной обмотки;
4 - покрышка;
5 - цоколь;
6 - муфта кабельная;
7 - табличка трансформатора тока;
8 - масловыпускной патрубок;
9 - защитный экран

Габаритные, установочные и присоединительные размеры трансформаторов тока ТФЗМ150А-I У1, ТФЗМ150Б-I У1, ТФЗМ150Б-II У1, ТФЗМ150Б-III Т1: 1 - маслоуказатель;
2 - воздухоосушитель;
3 - выводы первичной обмотки;
4 - покрышка;
5 - цоколь;
6 - муфта кабельная;
7 - табличка трансформатора тока;
8 - масловыпускной патрубок;
9 - защитный экран

Габаритные, установочные и присоединительные размеры трансформаторов тока ТФЗМ66В Т1, ТФЗМ132Б Т1: 1 - маслоуказатель;
2 - воздухоосушитель;
3 - выводы первичной обмотки;
4 - покрышка;
5 - цоколь;
6 - муфта кабельная;
7 - табличка трансформатора тока;
8 - масловыпускной патрубок;
9 - защитный экран

Габаритные, установочные и присоединительные размеры трансформаторов тока ТФЗМ220Б-III У1, ТФЗМ220Б-III ХЛ1: 1 - маслоуказатель;
2 - воздухоосушитель;
3 - выводы первичной обмотки;
4 - покрышка;
5 - цоколь;
6 - муфта кабельная;
7 - табличка трансформатора тока;
8 - масловыпускной патрубок;
9 - защитный экран

Габаритные, установочные и присоединительные размеры трансформаторов тока ТФЗМ220Б-IV У1, ТФЗМ220Б-IV ХЛ1: 1 - маслоуказатель;
2 - воздухоосушитель;
3 - выводы первичной обмотки;
4 - покрышка;
5 - цоколь;
6 - муфта кабельная;
7 - табличка трансформатора тока;
8 - масловыпускной патрубок;
9 - защитный экран

Габаритные, установочные и присоединительные размеры трансформаторов тока ТФЗМ220Б-I Т1, ТФЗМ220Б-II Т1: 1 - маслоуказатель;
2 - воздухоосушитель;
3 - выводы первичной обмотки;
4 - покрышка;
5 - цоколь;
6 - муфта кабельная;
7 - табличка трансформатора тока;
8 - масловыпускной патрубок;
9 - защитный экран

Габаритные, установочные и присоединительные размеры трансформаторов тока ТФЗМ500Б-II У1, ТФЗМ500Б-I У1, ТФЗМ500Б-I ХЛ1, ТФЗМ500А-II Т1, ТФЗМ500Б-II Т1: 1 - маслоуказатель;
2 - воздухоосушитель;
3 - выводы первичной обмотки;
4 - покрышка; 5 - цоколь;
6 - муфта кабельная;
7 - табличка трансформатора тока;
8 - масловыпускной патрубок;
9 - защитный экран Трансформаторы опорной конструкции подразделяются на: одноступенчатые для номинальных напряжений 33-220 кВ и каскадные для номинального напряжения 500 кВ, с одной вторичной обмоткой для измерения и с одной или несколькими вторичными обмотками для защиты, с одним или несколькими коэффициентами трансформации, получаемыми путем изменения числа витков первичной или вторичной обмоток. Трансформатор состоит из первичной и вторичной обмоток, собранных в единый комплект, закрепленный в металлической подставке, с помощью которой вторичные обмотки установлены на цоколе. Первичная обмотка и комплект вторичных обмоток изолированы друг от друга бумажно-масляной изоляцией и помещены в фарфоровую покрышку, заполненную трансформаторным маслом. трансформаторов, предназначенных для работы с двумя и тремя коэффициентами трансформации, предусмотрена возможность переключений на первичной обмотке путем соединения шин наружными или внутренними перемычками, на вторичной стороне (ТФЗМ33А Т1, ТФЗМ110Б-III У1, ТФЗМ110Б-III ХЛ1, ТФЗМ110Б-IV У1, ТФЗМ110Б-IV ХЛ1, ТФЗМ110Б-IV Т1) путем присоединения к необходимым выводам вторичной обмотки. Верхняя цилиндрическая часть трансформаторов представляет собой расширитель для масла, который обеспечивает компенсацию его температурных изменений. Для наблюдения за уровнем масла установлен маслоуказатель. На крышке трансформатора имеется воздухоосушитель, предотвращающий свободный доступ воздуха в трансформатор и являющийся влагопоглощающим фильтром. Опорой трансформаторов, на которой монтируются элементы конструкции, является цоколь, на котором предусмотрен болт заземления. Крепление фарфоровой покрышки к цоколю механическое. Уплотнение соединений достигается за счет прокладок из маслостойкой резины. Слив и отбор проб масла осуществляется через масловыпускной патрубок. Коробка выводов вторичных обмоток расположена на одной из стенок цоколя. В нижней части коробки выводов находятся отверстия для установки кабельной муфты, которая рассчитана для разделки в ней концов подводимого кабеля диаметром не более 25 мм. Табличка с паспортными данными трансформатора, электрическими схемами и техническими данными вторичных обмоток расположена на цоколе. Для трансформаторов ТФЗМ220Б-III У1, ТФЗМ220Б-III ХЛ1, ТФЗМ500Б-I У1, ТФЗМ500Б-I ХЛ1, ТФЗМ500Б-II У1 предусмотрен экран, обеспечивающий стабильность разрядных характеристик и координации разрядного напряжения. Трансформаторы на напряжение 500 кВ выполнены в виде двух ступеней: нижней и верхней. Верхняя ступень состоит из первичной и вторичной обмоток, имеет цоколь для соединения с нижней ступенью и общий для двух ступеней расширитель для масла. Нижняя ступень имеет: первичную и четыре вторичных обмотки; два цоколя: верхний для соединения с верхней ступенью и нижний временный расширитель на время транспортирования и хранения. Между выводами промежуточных обмоток устанавливается разрядник вентильный, предназначенный для защиты изоляции от токов неудаленных коротких замыканий. Трансформатор типоисполнения ТФЗМ500Б-II У1 имеет конструкцию, допускающую установку неподвижных контактов подвесного разъединителя и заземлителя. Комплектность поставки трансформаторов приведена в табл. 4.

Таблица 4

Наименование Количество Типоисполнение трансформатора

Трансформатор тока

 1 Все, кроме ТФЗМ500Б-I У1, ТФЗМ500Б-I ХЛ1, ТФЗМ500Б-II У1, ТФЗМ500А-II Т1, ТФЗМ500Б-II Т1

Ступени каскада:

верхняя ступень

 1 ТФЗМ500Б-I У1, ТФЗМ500Б-I XЛ1, ТФЗМ500Б-II У1, ТФЗМ500А-II Т1, ТФЗМ500В-II Т1

нижняя ступень

 1

Демонтированные части:

муфта кабельная

 1 На трансформаторы напряжением 33...150 кВ
2 ТФЗМ220Б-III У1, ТФЗМ220Б-III ХЛ1

экран

 1 ТФЗМ500Б-II У1, ТФЗМ500Б-I У1, ТФЗМ500Б-I ХЛ1, ТФЗМ500А-II Т1, ТФЗМ500Б-II Т1

разрядник РВО-3

 1 ТФЗМ500Б-I У1, ТФЗМ500Б-I У1, ТФЗМ500Б-II У1

Детали и сборочные единицы для соединения ступеней каскада

 Согласно комплекта поставки, указанного в паспорте ТФЗМ500Б-II У1, ТФЗМ500В-I У1, ТФЗМ500В-I ХЛ1, ТФЗМ500А-II Т1, ТФЗМ500Б-II Т1

Детали для соединения экрана

 ТФЗМ220В-III У1, ТФЗМ220Б-II ХЛ1, ТФЗМ500Б-II У1, ТФЗМ500Б-I У1, ТФЗМ500Б-I ХЛ1, ТФЗМ500А-II Т1, ТФЗМ500Б-II Т1

Детали для соединения секции первичной обмотки

 Согласно комплекта поставки, указанного в паспорте ТФЗМ220Б-IV У1, ТФЗМ220Б-IV ХЛ1, ТФЗМ500Б-I У1, ТФЗМ500Б-I ХЛ1, ТФЗМ500Б-II У1, ТФЗМ110Б-I У1, ТФЗМ110Б-I ХЛ1 (только для коэффициента в трансформации 300-600/5 и 400-800/5)

Сборочные единицы для подсоединения разрядника–перемычка

 2 ТФЗМ500Б-I У1, ТФЗМ500Б-II У1, ТФЗМ500А-II Т1, ТФЗМ500Б-II Т1

Запасные части по ведомости ЗИП

 – ТФЗМ33А Т1, ТФЗМ66В Т1, ТФЗМ132Б Т1, ТФЗМ150Б-III Т1, ТФЗМ220Б-I Т1, ТФЗМ220Б-II Т1, ТФЗМ500А-II Т1, ТФЗМ500Б-II Т1

Эксплуатационные документы:

трансформатор тока серии ТФЗМ. Паспорт;

 1 Все

трансформатор тока серии ТФЗМ. Техническое описание и инструкция по эксплуатации;

 ТФЗМ500Б-I У1; ТФЗМ500Б-II У1; ТФЗМ500А-II У1; ТФЗМ500В-II У1

разрядники вентильные типов РВО-3, РВО-6, РВО-10.
Техническое описание и инструкция по эксплуатации;
Ведомости ЗИП

 ТФЗМ33А Т1;ТФЗМ66В Т1; ТФЗМ132Б Т1; ТФЗМ150Б-III Т1; ТФЗМ220Б-I Т1; ТФЗМ220Б-II Т1; ТФЗМ500А-II Т1; ТФЗМ500Б-II Т1
