Трансформаторы тока серии ТФРМ
Общие сведения
Трансформаторы тока серии ТФРМ наружной установки применяются в открытых распределительных устройствах, предназначенных для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления в установках переменного тока напряжением 330, 500 и 750 кВ частотой 50 Гц.
Структура условного обозначения
ТФРМХХ-Х-Х/Х-Х/Х-ХХ:
Т - трансформатор тока;
Ф - фарфоровая покрышка;
Р - рымовидная вторичная обмотка;
М - маслонаполненный;
Х - номинальное напряжение, кВ;
Х - категория электрооборудования в зависимости от длины пути
утечки внешней изоляции по ГОСТ 9920-89;
Х - конструктивный вариант исполнения;
Х/Х - номинальный класс точности;
Х - номинальный первичный ток, А;
Х - номинальный вторичный ток, А;
ХХ - климатическое исполнение и категория размещения по ГОСТ
15150-69 и ГОСТ 15543.1-89.
Условия эксплуатации
Высота над уровнем моря: для трансформаторов тока 330-500 кВ не более 1000 м, для трансформаторов тока 750 кВ не более 500 м. Верхнее рабочее и эффективное значение температуры окружающего воздуха 45 и 40°С. Относительная влажность воздуха при температуре 20°С не более 80%. Атмосферное давление 630-800 мм рт.ст. Требования техники безопасности по ГОСТ 7746-89, ГОСТ 12.2.007.0-75 и ГОСТ 12.4.026-76; требования к пожаробезопасности по ГОСТ 12.1. 004-91. Трансформаторы тока соответствуют ТУ У 05755559.004-96. ТУ У 05755559.004-96
Технические характеристики
Основные технические данные трансформаторов тока приведены в табл. 1.
Гарантийный срок - 2 года со дня ввода в эксплуатацию, но не более 2,5 лет со дня отгрузки с предприятия-изготовителя. Для трансформаторов, предназначенных для экспорта, гарантийный срок - 2 года со дня ввода в эксплуатацию, но не более 3 лет с момента проследования их через государственную границу Украины. Вторичные нагрузки приведены в табл. 2.
Трансформаторы тока - опорные, рымовидные, маслонаполненные, герметичные с изоляцией конденсаторного типа. Главная внутренняя изоляция выполнена на комплекте вторичных обмоток. Роль внешней изоляции выполняет фарфоровая покрышка. Кольцевая часть обмоток расположена в маслорасширителе. Трансформаторы ТФРМ330 и ТФРМ500 - одноступенчатые, ТФРМ750 - двухступенчатый. Верхняя ступень трансформатора ТФРМ750 устанавливается на маслорасширитель нижней ступени и имеет механическое и электрическое соединение с последней. Электрическое соединение осуществляется с помощью медных перемычек. Трансформаторы выполнены с пятью вторичными обмотками, из которых четыре класса точности 10Р предназначенны для защиты и одна класса точности 0,2 или 0,5 - для измерения. Вторичная обмотка для измерения имеет ответвления для получения дополнительного коэффициента трансформации. В верхней части трансформаторов и в каждой ступени ТФРМ750 расположен узел герметизации, обеспечивающий компенсацию температурного расширения масла при давлении, равном атмосферному, и при полной изоляции его от внешней среды. Конструктивно узел герметизации состоит из двух баков, в разъеме которых установлена гибкая диафрагма из маслостойкого материала. Залитое над диафрагмой масло обеспечивает равномерность давления на стенки диафрагмы при любом ее положении и защищает материал диафрагмы от окисления агрессивными составляющими атмосферы воздуха. На верхнем баке узла герметизации установлен воздухоосушитель, предохраняющий от увлажнения масло и служащий для временной защиты внутренней изоляции трансформатора в случае сквозного повреждения диафрагмы. Контроль за состоянием влажности воздуха в верхнем отсеке производится по цвету индикаторного силикагеля: при увлажнении индикаторный силикагель меняет окраску с голубой на розовую. Для наблюдения за уровнем масла установлен маслоуказатель. Первичная обмотка трансформаторов в верхней ступени трансформатора ТФРМ750 состоит из двух секций, соединяемых последовательно или параллельно при помощи переключателя, смонтированного на наружной части маслорасширителя, что обеспечивает два коэффициента трансформации, находящихся в отношении 1:2. Выводы первичной обмотки укреплены в стенках маслорасширителя. Первичная обмотка нижней ступени трансформатора на 750 кВ не секционирована, выводы ее расположены на стенке маслорасширителя. Вторичная обмотка трансформаторов на 330 и 500 кВ и ступеней трансформатора на 750 кВ, а также покрышка установлены на металлическом цоколе, в котором размещены две коробки выводов. В одной коробке расположены выводы вторичных обмоток, в другой - выводы технологической обмотки, нулевой обкладки и заземления магнитопроводов вторичных обмоток. Технологическая обмотка предназначена для сушки изоляции в процессе изготовления обмотки на предприятии-изготовителе. В эксплуатации эта обмотка не используется. Вывод нулевой обкладки главной изоляции используется при измерении характеристик главной изоляции (емкости и тангенса угла диэлектрических потерь). На крышке коробки выводов закреплены таблички, на которых указаны паспортные данные трансформаторов, электрические схемы и технические данные обмоток, табличка с предупреждающей надписью. На цоколе имеются гнезда для установки двух кабельных муфт, предназначенных для подвода кабеля, соединяющего приборы с выводами вторичных обмоток. Места соединения фарфоровой покрышки с цоколем и маслорасширителем закрыты металлическими экранами. Крепление покрышки к фланцу бака и цоколю механическое. Соединения уплотняются прокладками из маслостойкой резины. Для подъема трансформатора или ступени на цоколе имеются скобы. Для равномерного распределения электрического потенциала по поверхности трансформатора имеется защитная арматура в виде экран-кольца. Трансформаторы на 330, 500 кВ имеют экран-кольца, закрепленные на маслорасширителе. На трансформаторе 750 кВ установлены три экран-кольца: на крышке, маслорасширителе и цоколе верхней ступени. На нижней ступени установлен разрядник типа РВН-1 У1, предназначенный для защиты промежуточных обмоток от импульсных перенапряжений. Трансформаторы конструктивного варианта исполнения I и II имеют конструкцию, позволяющую установку неподвижных контактов подвесного разъединителя и заземлителя. Неподвижный контакт подвесного разъединителя закрепляется на фланце, расположенном между маслорасширителем и конструкцией узла герметизации. Подвесной разъединитель подсоединяется к выводу Л2. Неподвижный контакт заземлителя устанавливается на четырех бобышках, расположенных на маслорасширителе. Основные составные части трансформаторов, габаритные, установочные и присоединительные размеры приведены на рис. 1, 2.

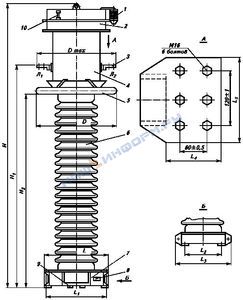

Габаритные, установочные и присоединительные размеры трансформаторов серии ТФРМ330 и ТФРМ500: 1 - воздухоосушитель; 2 - бак узла герметизации;
3 - вывод первичной обмотки (Л1 и Л2);
4 - маслорасширитель; 5 - экран-кольцо;
6 - покрышка фарфоровая; 7 - цоколь;
8 - табличка трансформатора;
9 - муфта кабельная; 10 - маслоуказатель

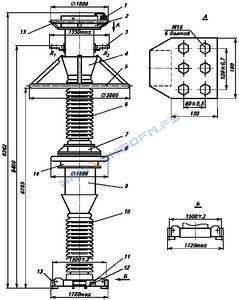

Габаритные, установочные и присоединительные размеры трансформаторов серии ТФРМ750: 1 - воздухоосушитель; 2, 14 - бак узла герметизации;
3 - вывод первичной обмотки (Л1 и Л2);
4,9 - маслорасширитель; 5, 8, 15 - экран;
6, 10 - покрышка фарфоровая; 7, 13 - цоколь;
11 - табличка трансформатора; 12 - муфты кабельные
В комплект поставки входят: трансформатор тока; комплект запасных частей и демонтируемые на период транспортирования сборочные единицы и детали, перечисленные в разделе "Комплектность"; паспорт;
эксплуатационные документы (паспорт, техническое описание и инструкция по эксплуатации).
