Трансформатор силовой масляный трехфазный двухобмоточный типа ТМН-2500/35-У1(ХЛ1)
Общие сведения
Трансформатор силовой трехфазный двухобмоточный типа ТМН-2500/35-У1, ХЛ1 предназначен для преобразования электрической энергии переменного тока класса напряжения 35 кВ в электрическую энергию класса напряжения 6 или 10 кВ.
Структура условного обозначения
ТМН-2500/35-У1, ХЛ1:
Т - трехфазный;
М - охлаждение с естественной циркуляцией воздуха и масла;
Н - регулирование напряжения под нагрузкой;
2500 - номинальная мощность, кВ·А;
35 - класс напряжения обмотки высшего напряжения, кВ;
У - исполнение для умеренного климата;
ХЛ - исполнение для холодного климата;
1 - категория размещения по ГОСТ 15150-69.
Условия эксплуатации
Высота над уровнем моря не более 1000 м; рабочая температура окружающего воздуха: Для климатического исполнения У1 от минус 45 до 40°С; ХЛ1 от минус 60 до 40°С. Трансформатор соответствует ГОСТ 11920-85, требования безопасности по ГОСТ 12.2.007.2-75. ГОСТ 11920-85
Технические характеристики
Номинальная мощность трансформатора, кВ·А - 2500 Номинальное напряжение, кВ: обмотки ВН - 35 обмотки НН - 6,3 или 11 Схема и группа соединения обмоток - У/Д-11 Частота питающей сети, Гц - 50 Вид, диапазон и количество ступеней регулирования напряжения на стороне ВН - +4x2,5% Потери холостого хода, кВт - 4,1+15% Потери короткого замыкания, кВт - 23,5+10% Ток холостого хода, % - 1+30 Напряжение короткого замыкания, % - 6,5+10 Масса, кг: полная - 9260 транспортная - 7050 Гарантийный срок эксплуатации трансформатора - 3 года.
Конструкция и принцип действия
Трансформатор имеет остов с трехстержневой, шихтованной магнитной системой, собранной из листьев холоднокатаной электротехнической стали. Обмотки из алюминиевого провода, слоевые цилиндрические размещены на стержнях остова концентрически. Трансформатор снабжен вводами ВН и вводами НН. Линейные вводы ВН снабжены трансформаторами тока. Система охлаждения состоит из четырех радиаторов. Бак трансформатора с верхним разъемом снабжается арматурой для заливки, отбора проб, слива и фильтрации масла, подключения системы охлаждения и вакуум насоса. Расширитель служит для компенсации температурного расширения трансформаторного масла. Регулирование напряжения под нагрузкой осуществляется переключающим устройством в обмотке ВН в пределах +4x2,5% номинального напряжения. Габаритные, установочные и присоединительные размеры приведены на рисунке.

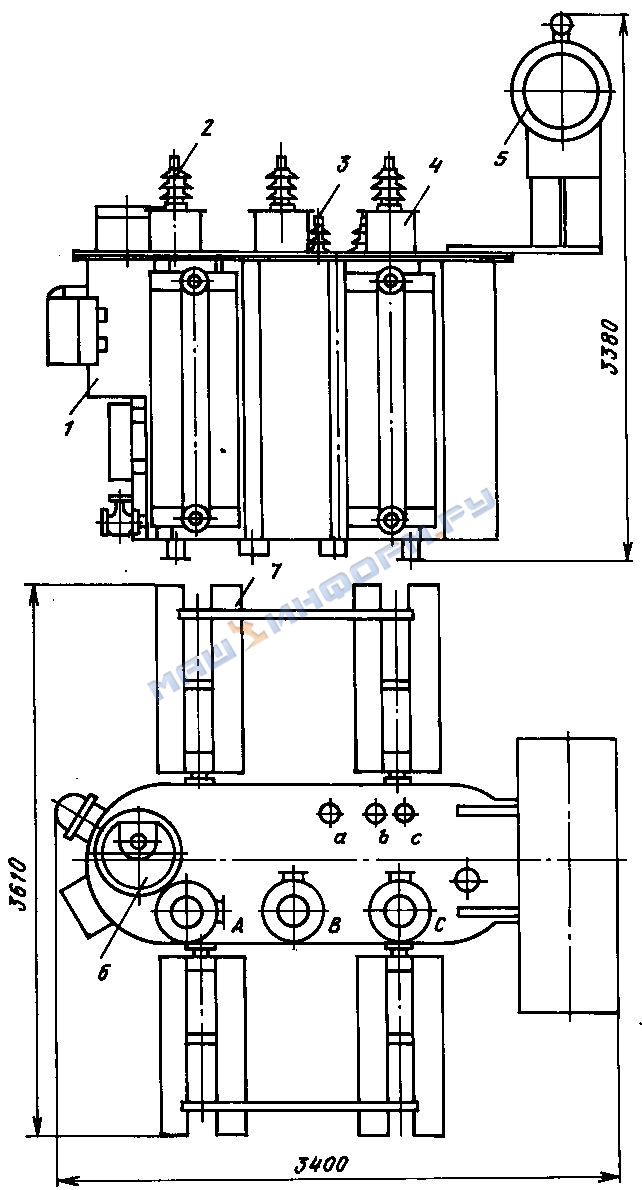

Габаритные, установочные и присоединительные размеры трансформатора 1 - бак; 2 - ввод ВН; 3 - ввод НН;
4 - установка трансформаторов тока; 5 - расширитель;
6 - переключающее устройство; 7 - радиатор
В комплект поставки входят: трансформатор, демонтированные узлы и детали, необходимые запасные части, эксплуатационная документация согласно ГОСТ 11920-85.
