Трансформаторы специальные сетевые трехфазные двухобмоточные ТРДНМ-(63000/100000)/110 У1, ТДНМ-(63000/100000)/110 У1, ТРДЦНКМ-(63000/100000)/110 У1
Общие сведения
Специальные сетевые трансформаторы типа ТРДНМ, ТДНМ, ТРДЦНКМ номинальной мощностью 63 000 кВ·А предназначены для питания резкопеременных нагрузок главных приводов прокатных станов металлургических заводов и дуговых сталеплавильных печей.
Структура условного обозначения
ТРД(ДЦ)НКМ-63000/100000/110 У1:
Т - трехфаазный;
Р - расщепленная обмотка НН;
Д - принудительная циркуляция воздуха и естественная
циркуляция масла;
ДЦ - принудительная циркуляция воздуха и масла с
ненаправленным потоком масла;
Н - трансформатор с РПН;
К - кабельный ввод;
М - предназначен для питания резкопеременных нагрузок главных
приводов прокатных станов металлургических заводов и
дуговых сталеплавильных печей;
63000 - номинальная мощность, кВ·А;
100000 - пиковая мощность при динамической нагрузке, кВ·А;
110 - класс напряжения обмотки ВН, кВ;
У1 - исполнение и категория размещения по ГОСТ 15543.1-89.
Условия эксплуатации
Трансформаторы в части воздействия климатических факторов внешней среды должны соответствовать группе условий эксплуатации М2 ГОСТ 17516.1-90. Конструкция трансформатора в части требований безопасности должна соответствовать ГОСТ 12.2. 007.2-75, ГОСТ 12.2.003-74, ГОСТ 12.2.024-76, ГОСТ 12.1.004-91. Трансформатор соответствует ТУ 16-88 ИБМД. 672638.015 ТУ. ТУ 16-88 ИБМД.672638.015 ТУ
Технические характеристики
Основные технические данные трансформаторов приведены в таблице.
| Наименование параметра | Значение параметра для типоисполнений | ||
| ТРДНМ-63000/ 100000/110 У1 | ТРДЦНКМ-63000/ 100000/110 У1 | ТДНМ-63000/ 100000/110 У1 | |
| Номинальная мощность, кВ·А | 63 000 | 63 000 | 63 000 |
| Пиковая мощность при динамической нагрузке, кВ·А | 100 000 | 100 000 | 100 000 |
| Номинальное напряжение обмоток на холостом ходу, кВ: | 115 10,5–10,5 | 115 10,5–10,5 | 115 38,5 |
| Схема и группа соединения обмоток | Ун /?–?–11–11 | Ун /?–?–11–11 | Ун /?–11 |
| Регулирование напряжения, % | РПН±9 ? 1,78 | РПН±9 ? 1,78 | РПН±9 ? 1,78 |
| Частота тока, Гц | 50 | 50 | 50 |
| Напряжение короткого замыкания для обмоток, %: | 10,5 20 36,5 | 10,5 20 36,5 | 10,5 – – |
| Потери холостого хода, кВт | 50 | 50 | 50 |
| Потери короткого замыкания, кВт | 245 | 245 | 245 |
| Ток холостого хода, % | 0,5 | 0,5 | 0,5 |
| Масса, кг: | 22 000 75 000 89 000 | 21 000 75 000 90 000 | 22 000 75 000 89 000 |
Магнитная система шихтованной конструкции трехстержневая однорамная выполняется из рулонной электротехнической стали с изоляционным покрытием. Прессовка стержней осуществляется бандажами из стеклоленты, прессовка ярм - ярмовыми балками, стянутыми стальными полубандажами. Магнитная система заземляется через ярмовые балки на бак трансформатора. Обмотки в последовательности НН-ВН концентрически располагаются на стержне остова. Радиальное крепление обмоток выполнено установкой в осевых каналах между обмотками, а также между стержнем и обмоткой изоляционных дистанцирующих реек. Осевая прессовка обмоток осуществляется специальными устройствами, обеспечивающими постоянную подпрессовку обмоток во время эксплуатации трансформатора. На стороне высшего напряжения обмоток установлено по два трансформатора тока с номинальными первичными и вторичными токами 1000-750-600-400/1 или 5 А. На стороне нейтрали обмоток высшего напряжения установлено по два трансформатора тока с номинальными первичными и вторичными токами 600-400-300-200/1 или 5 А. Вторичные токи трансформаторов тока должны быть одинаковыми. Охлаждение трансформаторов ТРДНМ-63000/ 100000/110 У1 и ТДНМ-63000/100000/110 У1 осуществляется радиаторами, каждый из которых обдувается двумя вентиляторами. Питание электродвигателей дутья осуществляется напряжением 380 или 220 В переменного тока. Трансформаторы с системой охлаждения вида Д снабжаются шкафом управления типа ШД-2 для автоматического пуска и остановки электродвигателей. Охлаждение трансформатора ТРДЦНКМ-63000/100000/110 У1 осуществляется охлаждающими устройствами. Напряжение питания электродвигателей вентиляторов и электронасосов - 380 В переменного тока, цепей управления - 220 В постоянного или переменного тока. Охлаждение вида ДЦ представляет собой автоматически управляемую систему, которая снабжается шкафом управления типа ШАОТ. Для компенсации температурных колебаний объема масла в установках для кабельного подключения предназначен расширитель для кожуха кабельных вводов подключения. Расширитель обеспечивает постоянное наличие в нем масла при всех режимах работы трансформатора. Расширитель имеет отсек для переключателя РПН и бака трансформатора, которые соединены трубопроводом с баком и регулятором напряжения. На трансформаторах устанавливаются фильтры термосифонные, клапан предохранительный, датчики термометров манометрических, коробка зажимов сборная, реле газовое переключателя, реле газовое трансформатора, реле газовое установок для кабельного подключения. Бак представляет собой металлическую сварную конструкцию. На баке имеются приспособления для подъема собранного трансформатора и перекатки его на собственных каретках в пределах подстанции, опорные площадки для подъема трансформатора домкратами. На баке крепятся коробка зажимов для подсоединения цепей контрольно-измерительной и защитной аппаратуры и другие комплектующие узлы и детали. Трансформатор снабжен лестницей. Габаритные и установочные размеры трансформаторов приведены на рис. 1-3.

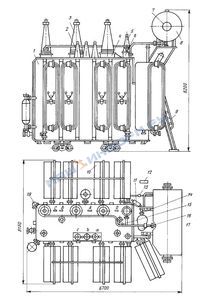

Габаритные и установочные размеры трансформатора ТРДНМ-63000/100000/110 У1: 1 - бак;
2 - ввод НН;
3 - ввод ВН;
4 - установка трансформаторов тока ввода ВН;
5 - ввод "О" ВН;
6 - установка трансформаторов тока ввода "О" ВН;
7 - стрелочный маслоуказатель;
8 - расширитель;
9 - привод РПН;
10 - лестница;
11 - термосифонный фильтр;
12 - радиатор;
13 - сборная коробка зажимов;
14 - шкаф ШД-2;
15 - воздухоосушитель;
16 - газовое реле регулятора напряжения;
17 - переключающее устройство РС-4;
18 - датчики термометра;
19 - газовое реле трансформатора;
20 - предохранительный клапан
Габаритные и установочные размеры трансформатора ТДНМ-63000/100000/110 У1: 1 - бак;
2 - ввод НН;
3 - ввод ВН;
4 - установка трансформаторов тока ввода ВН;
5 - ввод "О" ВН;
6 - установка трансформаторов тока ввода "О" ВН;
7 - стрелочный маслоуказатель;
8 - расширитель;
9 - лестница;
10 - радиатор;
11 - сборная коробка зажимов;
12 - шкаф ШД-2;
13 - воздухоосушитель;
14 - газовое реле регулятора напряжения;
15 - датчики термометра;
16 - газовое реле трансформатора;
17 - регулятор напряжения;
18 - предохранительный клапан

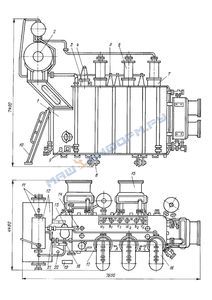

Габаритные и установочные размеры трансформатора ТРДЦНКМ-63000/100000/110 У1: 1 - бак;
2 - стрелочный маслоуказатель;
3 - установка трансформаторов тока ТВТ-35М;
4 - ввод "О" ВН;
5 - ввод НН;
6 - ввод ВН для кабельного подключения;
7 - цилиндр ввода ВН;
8 - двухкатковая поворотная каретка;
9 - сборная коробка зажимов;
10 - лестница;
11 - стрелочный маслоуказатель;
12 - расширитель;
13 - переключающее устройство РС-4;
14 - датчики термометра;
15 - охлаждающее устройство;
16 - газовое реле установки кабельного подключения;
17 - установка трансформатора тока 110 кВ;
18 - газовое реле регулятора напряжения;
19 - шкаф ШАОТ-ДЦ;
20 - воздухоосушитель;

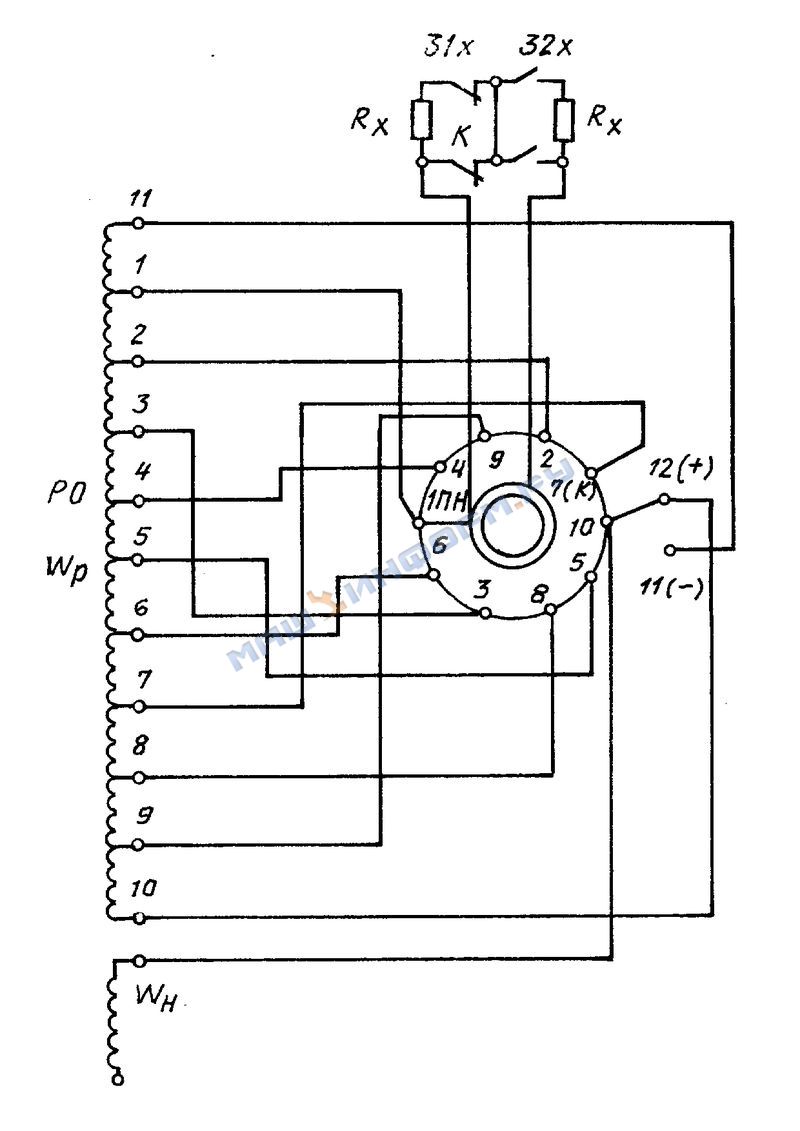

21 - газовое реле регулятора напряжения Регулирование напряжения под нагрузкой (РПН) осуществляется переключающим устройством с приводом на стороне ВН. На рис. 4 приведена принципиальная схема РПН.
Принципиальная схема РПН Переключатель состоит из следующих основных частей: избирателя, контактора, электрического привода с соединительными элементами, защиты, управления и сигнализации.
