Трансформатор силовой масляный трехфазный трехобмоточный типа ТДТН-63000/110-У1
Общие сведения
Трансформатор силовой масляный трехфазный трехобмоточный типа ТДТН-63000/110 У1 наружной установки, с регулированием напряжения в обмотке ВН под нагрузкой (РПН) в пределах + 9x1,78% номинального напряжения и с регулированием напряжения на стороне СН - 35 кВ при отключенном трансформаторе (ПБВ) в пределах + 2x2,5% номинального напряжения, предназначен для работы в сетях с глухозаземленной нейтралью.
Структура условного обозначения
ТДТН-63000/110 У1:
Т - трехфазный трансформатор;
Д - принудительная циркуляция воздуха и естественная
циркуляция масла;
Т - трехобмоточный;
Н - РПН;
63000 - номинальная мощность, кВ·А;
110 - класс напряжения стороны ВН, кВ;
У1 - климатическое исполнение и категория размещения по ГОСТ
15150-69.
Условия эксплуатации
Высота над уровнем моря не более 1 000 м. В открытых электроустановках. Среднесуточная температура окружающего воздуха не более 30°С, среднегодовая - не более 20°С. Требования техники безопасности по ГОСТ 12.2.003-74, ГОСТ 12.2.007.2-75, ГОСТ 12.2.024-76, ГОСТ 12.1.004-91. Трансформатор соответствует ГОСТ 12965-93. ГОСТ 12965-93
Технические характеристики
Номинальная мощность, МВ·А - 63
Номинальное напряжение обмоток, кВ: ВН - 115
СН - 38,5; 11
НН - 6,6; 11
Частота питающей сети, Гц - 50
Схема и группа соединения обмоток: СН - 38,5 кВ - Yн/Yн/ D-0-11
СН - 11 кВ - Yн/ D/ D-11-11
Потери, кВт: холостого хода - 53
КЗ - 290
Напряжение КЗ, %: ВН-СН - 10,5
ВН-НН - 18
СН-НН - 7
Ток холостого хода, % - 0,55
Масса, кг: активной части - 64 000
полная - 30 300
транспортная трансформатора - 94 500
масла, подлежащего доливке - 8 000
полная - 117 500 Предельное отклонение от нормируемых значений: напряжения КЗ +10%, потерь холостого хода +15%, тока холостого хода +30%, потерь КЗ на основных ответвлениях +10%, суммарных потерь +10%. Изоляция линейного конца обмоток ВН, СН и НН выдерживает испытательные напряжения в соответствии с ГОСТ 1516.1-76. Нейтраль обмоток ВН глухо заземлена. Допускается работа трансформатора с незаземленной нейтралью при условии ее защиты разрядниками с характеристиками, соответствующими испытательным напряжениям нейтрали. Допустимые нормы нагрева и стойкость при коротком замыкании соответствуют ГОСТ 11677-85, нагрузочная способность - ГОСТ 11677-85 и ГОСТ 14209-85. Гарантийный срок - 3 года со дня ввода в эксплуатацию.
Конструкция и принцип действия
Активная часть трансформатора, состоящая из остова, обмоток, изоляции, отводов с регулятором напряжения РПН и переключателями ПБВ, устанавливается в бак. Остов трансформатора однорамный, трехстержневой, собран из листов холоднокатаной электротехнической стали. Стержни остова стягиваются бандажами из стеклоленты, а ярма - ярмовыми балками и стальными полубандажами. Верхние и нижние ярмовые балки стянуты между собой стальными шпильками. Обмотки цилиндрические концентрически размещены на стержнях остова. Обмотка СН размещается между обмотками НН и ВН. Регулировочная обмотка - наружная. Изоляция обмоток - маслобарьерного типа. Встроенные трансформаторы тока предназначены для максимальной и дифференциальной токовой защиты и приборов измерения. Трансформатор снабжен на линейных вводах ВН двумя трансформаторами тока ТВТ-110, на нейтральном вводе ВН - двумя трансформаторами тока ТВТ-35, на линейных вводах СН - 38,5 кВ - двумя трансформаторами тока ТВТ-35. Трансформатор охлаждается радиаторами, каждый из которых обдувается двумя вентиляторами. Мощность электродвигателя типа 4АА63АЧТрУ1 вентиляторов охлаждения равна 0,25 кВт. Трансформатор снабжен шкафом автоматического управления дутьем типа ШД-2. Дутьевая установка питается от трехфазной сети напряжением 380 В. Активная часть трансформатора поднимается за кронштейны на верхних ярмовых балках, а полностью собранный трансформатор - за подъемные приспособления на баке. Бак трансформатора колокольного типа, сварной, снабжен арматурой для заливки, слива трансформаторного масла и взятия проб, подключения маслоочистительной установки и вакуум-насоса в соответствии с ГОСТ 12965-93. На баке устанавливаются защитные устройства, приборы контроля температуры масла, приводы РПН и ПБВ. На крышке бака установлены: расширитель, имеющий стрелочный маслоуказатель, вводы "О" СН, "О" ВН, НН, СН, ВН, регулятор напряжения РПН. Расширитель соединяется трубопроводом с баком трансформатора. Габаритные и установочные размеры трансформатора приведены на рис. 1, расположение и размеры вводов - на рис. 2 и в таблице.
Общий вид, габаритные и установочные размеры трансформатора типа ТДТН-63000/110 У1: 1 - бак;
2 - ввод НН;
3 - ввод ВН;
4 - ввод СН;
5 - ввод О ВН;
6 - ввод О СН;
7 - расширитель;
8 - регулятор напряжения РПН

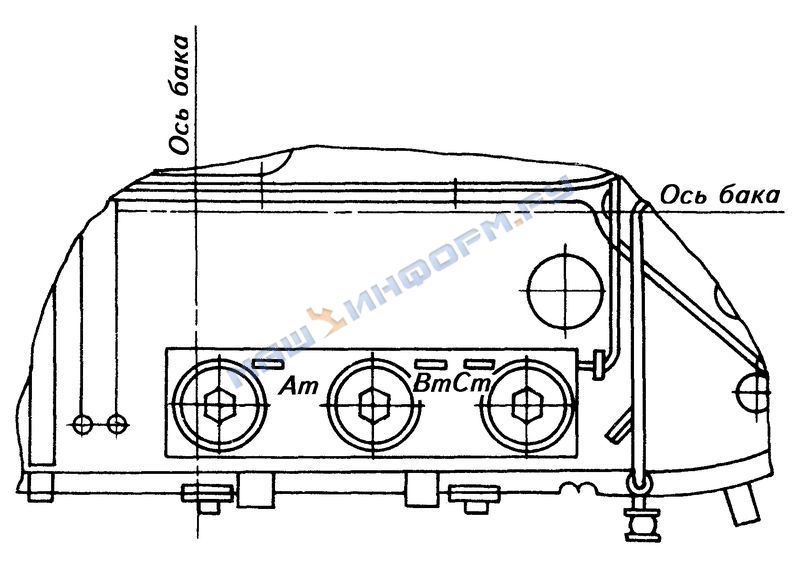

Расположение вводов СН - 11 кВ на крышке бака
Класс напряжений обмоток, кВ | Вводы | Размеры, мм | |
110 | ВН | Н1 | 1 850 |
35 | "О" ВН | Н2 | 1 094 |
35 | СН | ||
35 | "О" СН | Н3 | 800 |
6, 10 | НН | Н4 | 715 |
10 | СН |
В комплект поставки входят: трансформатор, запасные части в соответствии с ведомостью ЗИП изготовителя, эксплуатационная документация.
