Трансформатор типа ТДТНЖ-40000/220-81 У1 (ХЛ1)
Общие сведения
Трансформатор типа ТДТНЖ-40000/220-81 У1 (ХЛ1) силовой трехфазный масляный предназначен для железных дорог, электрифицированных на переменном токе в наружных установках.
Структура условного обозначения
ТДТНЖ-40000/220-81 У(ХЛ)1:
Т - трансформатор трехфазный;
Д - принудительная циркуляция воздуха и естественная
циркуляция масла;
Т - трехобмоточный;
Н - регулирование напряжения под нагрузкой на стороне ВН;
Ж - для электрифицированных железных дорог;
40000 - номинальная мощность, кВ·А;
220 - класс напряжения обмотки ВН, кВ;
81 - год разработки;
У(ХЛ)1 - климатическое исполнение (У, ХЛ) и категория
размещения (1) по ГОСТ 15150-69. + Эксплуатация в соответствии с ГОСТ 11677-85. Трансформатор соответствует техническим условиям ТУ 16-672.021-83, требования безопасности по ГОСТ 12.2.007.2-75. ТУ 16-672.021-83
Технические характеристики
Основные технические данные см. в таблице.
| Номинальная мощность, кВ·А: | ||
| ВН | 40000 | |
| СН | 40000 | |
| НН | 40000 | |
| Номинальное напряжение при холостом ходе, кВ: | ||
| ВН | 230 | 230 |
| СН | 38,5 | 27,5 |
| НН | 27,5 | 6,6 или 11 |
| Схема и группа соединения обмоток | Ун/Ун/Д-0-11, Ун/Д/Д-11-11 | |
| Напряжение короткого замыкания, %: | ||
| 230-38,5 или 11, или 6,6 | 22 | |
| 230-27,5 | 12,5 | |
| 27,5-38,5 или 11, или 6,6 | 9,5 | |
| Потери, кВт: | ||
| холостого хода | 54 | |
| короткого замыкания | 220 | |
| Ток холостого хода, % | 0,55 | |
| Коэффициенты трансформации трансформаторов тока: | ||
| линейные вводы ВН | 600-400-300-200/5 А | |
| линейные вводы СН | 3000-2000-1500-1000/5 А | |
| нейтраль ввода ВН | 600-400-300-200/5 А | |
| Частота тока, Гц | 50 | |
| Масса, кг, не более: | ||
| полная | 106000 | |
| транспортная: | ||
| с маслом | 87600 | |
| без масла | 65500 | |
| масла, необходимого для работы | 30300 | |
| масла, подлежащего доливке | 8090 | |
| сорбента (селикагеля) | 325 | |
Основные узлы трансформатора: остов, обмотки, главная изоляция, отводы, вводы, бак, система охлаждения, расширитель, регулятор напряжения, контрольно-измерительные приборы. Остов с трехстержневой шихтованной магнитной системой. Схема шихтовки - косой стык позиций электротехнической стали. Материал магнитной системы - электротехническая рулонная сталь с жаростойким покрытием. Верхние и нижние ярмовые балки соединяются между собой пластинами из маломагнитной стали. Обмотка ВН непрерывная с вводом в середине состоит из двух параллельных ветвей, расположенных одна под другой, намотана прямоугольным медным проводом. Обмотка имеет регулировочную зону в виде отдельно вынесенного концентра (обмотки РО). Регулирование напряжения под нагрузкой осуществляется в нейтрали ВН трансформатора в диапазоне + 12x1% от номинального. Обмотка СН - непрерывная, выполненная из прямоугольного медного провода. Обмотка СН (38,5 кВ) выполнена из двух параллельных ветвей с вводом нейтрали в середину обмотки. Регулировочные отводы выведены в нижнюю часть к переключателю ПБВ. Регулирование напряжения без возбуждения осуществляется в диапазоне + 2x2,5% от номинального. Обмотка НН (11 кВ) винтовая одноходовая, выполнена из прямоугольного медного провода. Обмотка НН (6,6 кВ) винтовая двухходовая, выполнена из прямоугольного медного провода. Обмотка РО винтовая шестиходовая, выполнена из прямоугольного медного провода. Обмотка НН (27,5 кВ) непрерывная, выполнена из прямоугольного медного провода. Главная изоляция обмоток маслобарьерного типа выполняется из электротехнического картона и включает верхнюю и нижнюю изоляции и межфазные перегородки. Отводы ВН выполнены из провода МГ. Отводы СН, НН, регулировочные отводы РО и регулировочные отводы СН выполнены проводом марки ПБОТ. Все отводы, исключая гибкие связи, изолированы. Линейные вводы ВН маслонаполненные, герметичные, протяжного типа, класса напряжения 220 кВ усиленного исполнения. Соединение концов нейтрали и отводов НН в треугольник приведено внутри трансформатора. Для обмоток 27,5 и 38,5 кВ вывод отводов наружу производится с помощью маслоподпорных вводов класса напряжения 35 кВ, для обмоток НН (6,6 и 11 кВ) - с помощью маслоподпорных вводов класса напряжения 20 кВ. Бак выполнен с нижним разъемом. Трансформатор имеет пленочную защиту масла от увлажнения и окисления воздухом. Для охлаждения используются радиаторы. Для автоматического управления и контроля работы системы охлаждения предусмотрен шкаф автоматического управления, навешенный на баке. Регулятор напряжения РПН снабжен датчиком блокировки работы регулятора при температуре масла ниже минус 25°С, а также блоком автоматического переключения. Трансформаторы тока устанавливают на линейных вводах ВН, СН, НН (27,5 кВ), на нейтрали ВН. Для компенсации температурных изменений объема масла в баке трансформатора служит расширитель со стрелочным маслоуказателем. Трансформатор снабжен лестницами для подъема на трансформатор и для обслуживания газового реле. Защита бака от внутреннего повышения давления осуществляется при помощи предохранительных клапанов. Трансформатор снабжен поворотными каретками на катках с ребордами, с колеей передвижения 1524x3000 мм. Габаритные и присоединительные размеры приведены на рисунке.

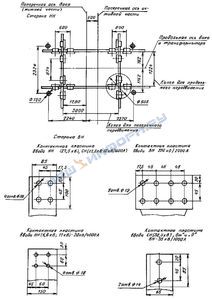

Габаритные и присоединительные размеры трансформатора 1 - стрелочный маслоуказатель; 2 - расширитель;
3 - ввод "-О" ВН и установка трансформаторов тока 35 кВ;
4 - ввод ВН и установка трансформаторов тока 220 кВ;
5 - ввод СН и установка трансформаторов тока 35 кВ;
6 - ввод НН; 7 - лестница для подъема на трансформатор;
8 - бак; 9 - шкаф автоматического управления дутьем;
10 - радиатор; 11 - лестница для обслуживания газового реле;
12 - регулятор напряжения РПН; 13 - ввод "-О" СН;
14 - предохранительный клапан ~ В комплект поставки трансформатора входят: трансформатор ТДТНЖ-40000/220-81 У1 (ХЛ1) комплектно с демонтированными узлами;
запасные части в соответствии с комплектом запасных частей и инструмента завода-изготовителя;
техническая документация в соответствии с ведомостью эксплуатационных документов завода-изготовителя (паспорта комплектующих изделий, необходимые инструкции и чертежи основных узлов трансформатора). Примечание. В случае транспортирования трансформатора без масла, масло трансформаторное в комплект поставки не входит. Масло, подлежащее доливке, в комплект поставки также не входит.
