Трансформатор силовой масляный трехфазный трехобмоточный ТРДТНЖ-40000/110-У1 (ХЛ1)
Общие сведения
Трансформатор ТРДТНЖ-40000/110 У1, ХЛ1 предназначен для передачи электрической энергии с пониженным значением несимметрии токов и напряжений на тяговых подстанциях электрифицированных железных дорог переменного тока систем 25 и 2x25 кВ.
Структура условного обозначения
ТРДТНЖ-40000/110 Х1:
Т - трехфазный;
Р - расщепленная обмотка НН;
Д - охлаждение с принудительной циркуляцией воздуха и
естественной циркуляцией масла;
Т - трехобмоточный;
Н - регулирование напряжения под нагрузкой (РПН);
Ж - для железных дорог, электрифицированных
на переменном токе;
40000 - номинальная мощность, кВ·А;
110 - класс напряжения обмотки ВН, кВ;
Х1 - климатическое исполнение У, ХЛ и категория размещения 1
по ГОСТ 15150-69, ГОСТ 15543.1-89, ГОСТ 17412-72. - Высота над уровнем моря не более 1000 м. Требования техники безопасности по ГОСТ 12.2.007.2-75. Трансформатор соответствует ТУ 16-90 ИБМД 6.2648.016 ТУ. ТУ 16-90 ИБМД.672648.016 ТУ
Технические характеристики
Технические данные приведены в таблице.
Гарантийный срок - 3 года со дня ввода трансформатора в эксплуатацию.Магнитная система трансформатора трехстержневая, однорамная, изготовляется из холоднокатаной электротехнической стали. Схема шихтовки с косым стыком пластин. Обмотки цилиндрические выполнены из медных изолированных проводов прямоугольного сечения и расположены на стержнях остова концентрически в следующем порядке (считая со стержня): СН-НН1-НН2-ВН-РО. На фазе "В" обмотка НН1 отсутствует, а место, предназначенное для обмотки, заполнено изолирующими цилиндрами и межцилиндровыми рейками. Обмотки НН1 и НН2 ращеплены по высоте на две электрически не связанные половины. Обмотки НН1 соединены в неполную звезду. Регулирование напряжения под нагрузкой осуществляется переключающим устройством РС-9 с моторным приводом М3-4, в нейтрали ВН в диапазоне + 9x1,7%. Регулирование напряжения без возбуждения осуществляется в обмотке СН (с напряжением 38,5 В) в диапазоне + 2x2,5%. Главная изоляция маслобарьерного типа. Трансформатор снабжается двумя встроенными трансформаторами тока типа ТВТ-110 с коэффициентом трансформации 1000/5А на каждом вводе и ТВТ-35 с коэффициентом трансформации 600/5А на вводе нейтрали ВН и вводах СН=38,5 кВ. Система охдаждения типа "Д" - с принудительной циркуляцией воздуха и естественной циркуляцией масла. Число радиаторов - 8. Напряжение питания вентиляторов двигателей 380 В переменного тока, цепей управления - 220 В постоянного или переменного тока. Установленная мощность двигателей системы охлаждения - не более 4 кВт. Бак трансформатора колокольного типа с нижним разъемом, снабжается арматурой для заливки, отбора проб, слива и фильтрации масла в соответствии с ГОСТ 12965-93. Для перемещения в пределах подстанции трансформатор снабжен поворотными каретками. Колея для продольного перемещения - 1524 мм, для поперечного - 3000 мм. Габаритные, установочные и присоединительные размеры приведены на рисунке.

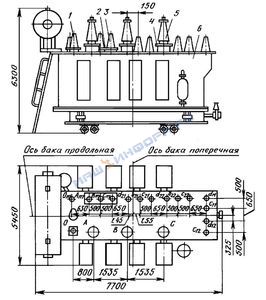

Габаритные, установочные и присоединительные размеры трансформатора: 1 - ввод "-О"- ВН; 2 - трансформатор тока ТВТ-35; 3 - ввод СН;
4 - трансформатор тока; 5 - ввод ВН; 6 - бак трансформатора
В комплект поставки входят: трансформатор, демонтированные узлы и детали, необходимые запасные части и эксплуатационная документация согласно ГОСТ 12965-93.
