Трансформатор силовой масляный трехфазный двухобмоточный типа ТДЦП-32000/110-У1
Общие сведения
Трансформатор силовой масляный трехфазный двухобмоточный типа ТДЦП-32000/110-У1 предназначен для работы в составе передвижных тяговых подстанций сетей железных дорог. Изготовляется для нужд народного хозяйства.
Структура условного обозначения
ТДЦП-32000/110-У1:
Т - трехфазный;
ДЦ - принудительная циркуляция воздуха и масла с
ненаправленным потоком масла;
П - передвижной;
32000 - номинальная мощность, кВ·А;
110 - класс напряжения обмотки ВН, кВ;
У1 - климатическое исполнение и категория размещения по ГОСТ
15150-69.
Условия эксплуатации
Номинальные значения климатических факторов по ГОСТ 11677-85. Высота установки над уровнем моря не более 1000 м. Температура окружающего воздуха от минус 45 до 40°С. Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Режим работы нейтрали обмотки ВН - глухое заземление, при этом изоляция нейтрали должна выдерживать одноминутное напряжение промышленной частоты, равное 100 кВ при испытаниях по методике ГОСТ 22756-77. Требования безопасности, в том числе и пожарной безопасности, должны соответствовать ГОСТ 11677-85. Трансформатор соответствует ТУ 16-90 ИБМД 672534.005 ТУ. ТУ 16-90 ИБМД.672534.005 ТУ
Технические характеристики
Номинальная мощность обмоток, кВ·А: ВН - 32000 НН - 32000 Номинальное напряжение обмоток, кВ: ВН - 110 НН - 27,5 или 11 Схема и группа соединения обмоток - Ун/Д-11 Напряжение короткого замыкания, % - 11 Потери, кВт: холостого хода - 27,0 короткого замыкания - 141,0 Ток холостого хода, % - 0,5 Способ и диапазон регулирования напряжения обмотки ВН - ПБВ+2x2,5% Номинальная частота, Гц - 50 Масса, кг: полная без платформы - 59000 транспортная (с платформой) - 80500 масла - 13700 Гарантии изготовителя - по ГОСТ 11677-85.
Конструкция и принцип действия
Трансформатор включает в себя следующие составные части: остов, обмотки, главную изоляцию, отводы, бак, систему охлаждения. Остов трансформатора стержневого типа. Вертикальные стержни и ярма остова образуют замкнутую трехфазную магнитную цепь. Конструкция остова шихтованная однорамная. Магнитная система набирается из холоднокатаной электротехнической стали. Стержни остова прессуются стеклобандажами, ярма - ярмовыми балками и стальными полубандажами. Обмотки цилиндрические, выполнены из провода прямоугольного сечения марки ПБ-М и расположены концентрически на стержне остова. Порядок расположения обмоток на стержне НН-ВН. Изоляция маслобарьерного типа - электрокартон чередуется с масляным промежутком. Бак трансформатора сварной с нижним разъемом. На крышке бака установлены вводы ВН, "О" ВН, НН. Для охлаждения трансформатора используется групповое охлаждающее устройство. Для автоматического управления и контроля работы системы охлаждения предусмотрен шкаф автоматического управления. Трансформатор должен транспортироваться полностью собранным (вводы, системы охлаждения, контрольные кабели, монтаж расширителя и т.д.), как груз на своих осях в собственном баке, полностью залитом маслом. Габаритные, установочные и присоединительные размеры трансформатора показаны на рисунке.

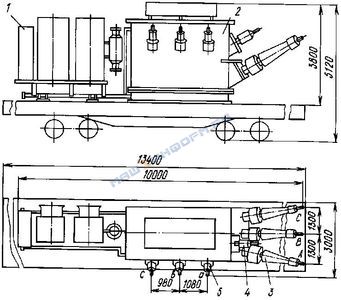

Габаритные, установочные и присоединительные размеры трансформатора ТДЦП-32000/110-У1 1 - шкаф автоматического управления; 2 - бак;
3 - ввод ВН; 4 - ввод "О" ВН; 5 - ввод НН i С трансформатором поставляются: комплект запасных частей, комплект эксплуатационной документации.
