Зарядное устройство ЗУ-М
Общие сведения
Зарядное устройство ЗУ-М предназначено для заряда автомобильных аккумуляторных батарей емкостью до 182 А·ч в условиях автотранспортных предприятий и станций технического обслуживания автомобилей. Устройство позволяет производить заряд одновременно до шести однотипных аккумуляторных батарей. ЗУ-М:
ЗУ - зарядное устройство;
1М - модификация.
Условия эксплуатации
В помещениях с искусственно регулируемыми условиями. В районах с умеренным климатом. Атмосферное давление от 86 до 106,7 кПа (от 650 до 800 мм рт.ст.). Температура окружающего воздуха от 10 до 35°С. Относительная влажность воздуха до 80% при температуре 25°С. Требования техники безопасности по ГОСТ 12.2.007.0-75. Устройство соответствует требованиям ТУ 3415-004-23536097-95. Сертификат соответствия № РОСС.RV ГП 02 ВОО170. ТУ 3415-004-23536097-95
Технические характеристики
Напряжение однофазной питающей сети, В - 220+22 Частота питающей сети, Гц - 50+2 Максимально допустимый зарядный ток, А, не более, на ступенях: 1-й - 18 2-й - 16 3-й - 14 4-й - 12 Максимальная потребляемая мощность, Вт, не более - 1500 Габаритные размеры, мм - 480x320x230 Масса, кг - 30 Гарантийный срок - 1 год со дня продажи устройства потребителю, но не более 1 года и 2 мес со дня отгрузки с предприятия-изготовителя.
Конструкция и принцип действия
Общий вид устройства приведен на рис. 1, электрическая принципиальная схема - на рис. 2.
Общий вид зарядного устройства ЗУ-М: 1 - выключатель сети;
2 - переключатель ступеней выходного напряжения;
3 - переключатель зарядного тока;
4 - амперметр;
5 - предохранитель;
6 - сигнальная лампа включения сети;
7 - зажим "-";
8 - зажим "+";
9 - сетевой шнур с вилкой

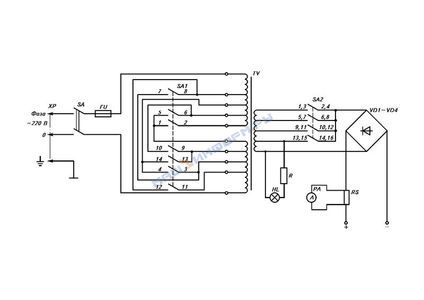

Электрическая принципиальная схема зарядного устройства ЗУ-М: SA - выключатель ПК16-11И-0103У3, ТУ 3428-005-03965790- 94;
FU - плавкая вставка ВПБ6-42В, 10 А, ОЮО.481.021 ТУ;
HL - лампа А12-2, ГОСТ 2023.1- 88;
PA - амперметр М42300 0-20А-2,5-В, ТУ 25-04.4058- 81;
R - резистор С2-23-36 Ом+10%,ОЖО.467.104 ТУ;
RS - шунт 75ШС-20-0,5, ГОСТ 8042- 78;
SA1 - переключатель ПК16-11М-4131 У3, ТУ 3428-005-03965790- 94;
SA2 - переключатель ПК16-11У-4109 У3, ТУ 3428-005-03965790- 94;
TV - трансформатор ЗУ-М.04.000;
VD1-VD4 - диоды Д246А, аАО.336.206 ТУ;
XP - вилка ВШ-п-20-1Р43-01-10/220 У2, ТУ 16-526.463- 79 При установке выключателя SА в положение "1" загорается сигнальная лампа НL, показывающая включение устройства в сеть. Ступенчатое регулирование выходного напряжения в зависимости от количества заряжаемых батарей осуществляется переключателем SА2 путем изменения числа витков вторичной обмотки трансформатора ТV. Переключателем SА1 осуществляется плавное регулирование зарядного тока (напряжения) путем изменения числа витков первичной обмотки трансформатора ТV. В табл. 1 приведены значения напряжения на выходных зажимах устройства без нагрузки.
Таблица 1
| Количество заряжаемых АБ | Положение переключателей | Выходное напряжение, В | |
| SА2 | SА1 | ||
| 1 | 1 | 1–7 | 15–30 |
| 2–3 | 2 | 1–7 | 30–56 |
| 3–4 | 3 | 1–7 | 46–84 |
| 5–6 | 4 | 1–7 | 60–106 |
Таблица 2
| Контакты | Положение переключателя SА1 | ||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | |
| 1–2 | ? | – | – | – | – | – | – |
| 3–4 | – | – | – | – | ? | – | – |
| 5–6 | – | ? | – | – | – | – | – |
| 7–8 | – | – | – | – | – | ? | – |
| 9–10 | – | – | ? | – | – | – | – |
| 11–12 | – | – | – | – | – | – | ? |
| 13–14 | – | – | – | ? | – | – | – |
Таблица 3
| Контакты | Положение переключателя SА2 | |||
| 1 | 2 | 3 | 4 | |
| 3–4 | – | – | – | ? |
| 7–8 | – | – | ? | – |
| 11–12 | – | ? | – | – |
| 15–16 | ? | – | – | – |
В комплект поставки входят: зарядное устройство, плавкая вставка ВПБ6-42В, розетка РШ-П-20-0-1 РУ3-01-10/220, паспорт.
