Выпрямители типов В-ОПЕ и В-ОПЕД
Общие сведения
Выпрямители типов В-ОПЕ и В-ОПЕД предназначены для зарядки свинцовых аккумуляторных батарей емкостью от 55 до 220 А·ч, напряжением 12 или 24 В грузовых автомобилей, комбайнов и других видов транспорта. Выпрямитель В-ОПЕД-22-24/12-2 может использоваться также в качестве дополнительного источника при пуске двигателей внутреннего сгорания.
Структура условного обозначения
В-ОПЕД-Х-24/12-Х-Х:
В - выпрямитель;
О - однофазный ток питающей сети;
П - постоянный ток на выходе;
Е - естественное воздушное;
Д - диодный (для диодно-тиристорных индекс не ставится);
Х - номинальный зарядный ток (20, 22 А);
24/12 - номинальное выходное напряжение;
Х - конструктивное исполнение только для диодных (1, 2);
Х - климатическое исполнение и категория размещения по ГОСТ
15150-69 (УХЛ3.1, У2).
Условия эксплуатации
Номинальные значения климатических факторов по ГОСТ 15150-69 и ГОСТ 15143.1-89, при этом для выпрямителя В-ОПЕД-22-24/12-2 температура окружающего воздуха от минус 40 до 40°С. Окружающая среда не должна содержать химически активных газов и испарений, взрывоопасных и пожароопасных материалов. Рабочее положение вертикальное. Не допускаются резкие толчки тряски. Степень защиты IР20 по ГОСТ 14254-80. Эксплуатация выпрямителей должна осуществляться в соответствии с "Правилами технической эксплуатации электроустановок потребителей", "Правилами техники безопасности при эксплуатации электроустановок потребителем" и ГОСТ 26830-86. Пожаробезопасность конструкции выпрямителей обеспечена максимальным применением негорючих и трудногорючих материалов. Выпрямители соответствуют ТУ 16-93 ИЕАЛ, 435110.001 ТУ. ТУ 16-93 ИЕАЛ,435110.001 ТУ
Технические характеристики
Основные параметры выпрямителей приведены в таблице.
Таблица
| Параметр и единица измерения | Типоисполнение выпрямителей | ||
| В-ОПЕ-20-24/12 | В-ОПЕД-22-24/12-1 | В-ОПЕД-22-24/12-2 | |
| Номинальное | 220 | 220 | 220 |
| Число фаз | 1 | 1 | 1 |
| Номинальная частота тока входе выпрямителя, Гц | 50 | 50 | 50 |
| Номинальный зарядный ток, А | 20 | 22 | 22 |
| Номинальное напряжение на выходе выпрямителя, В | 24/12 | 24/12 | 24/12 |
| Номинальная потребляемая мощность, Вт, | |||
| в режиме "Заряд" | 1200 | 1100 | 1100 |
| в режиме "Пуск" | – | – | 3000 |
| Пределы регулирования напряжения на выходе выпрямителя при номинальном токе, В: | |||
| в режиме "12 В" | – | 9–15 | 9–15 |
| в режиме "24 В" | – | 19–30 | 19–30 |
| Зона регулирования выходного тока, А | 5–20 | – | – |
| Точность стабилизации номинального тока, % | 10 | – | – |
| КПД, %, не менее | 55 | 55 | 55 |
| Средний ресурс, ч | 40000 | 40000 | 40000 |
| Установленный срок службы, лет, не менее | 16 | 16 | 16 |
Конструктивно выпрямители выполнены в виде настольно-переносных приборов. Переносные ручки расположены на корпусе. Охлаждение выпрямителей воздушное естественное. На лицевой панели выпрямителей расположены элементы световой сигнализации, амперметр для контроля величины зарядного тока, ручка регулятора тока и реле времени (для В-ОПЕ-20-24/12), переключатель режимов, вывод для подключения нагрузки, выключатели. На задней панели расположены провода для подключения выпрямителя к питающей сети. Для подключения выпрямителей к аккумуляторной батарее предусмотрены соединительные гибкие провода, снабженные с одного конца пружинными зажимами. Принцип действия В-ОПЕ-20-24/12 основан на изменении угла регулирования силовых тиристоров в зависимости от величины нагрузки и напряжения сети. Принцип действия выпрямителей В-ОПЕД-22-24/12-1 и В-ОПЕД-22-24/12-2 основан на изменении количества витков на первичной стороне трансформатора с помощью ручного переключателя. Общий вид и габаритные размеры выпрямителей приведены на рис. 1, 2, 3.

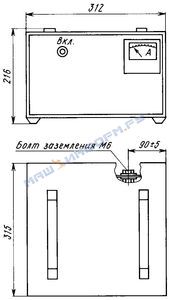

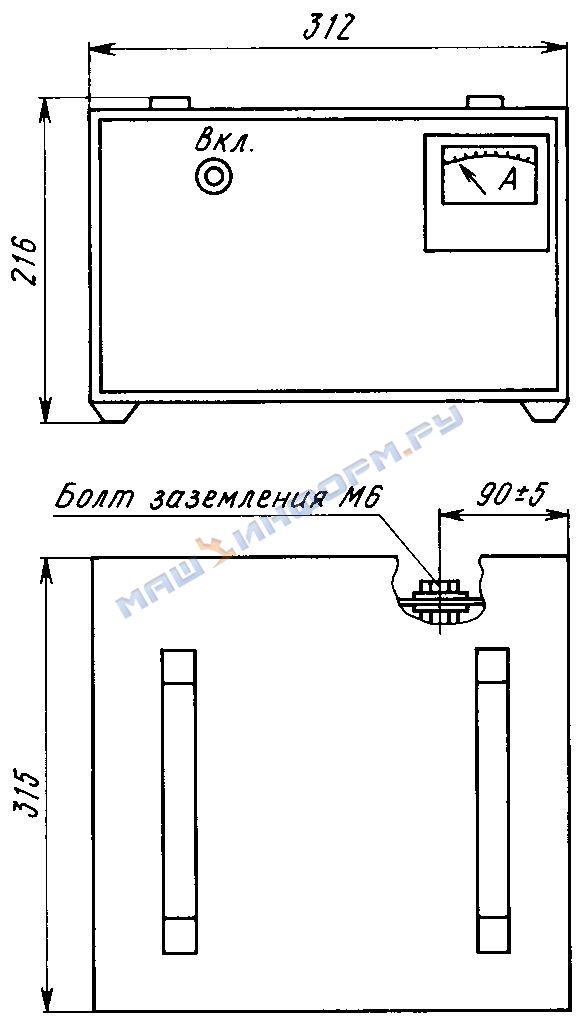

Общий вид и габаритные размеры выпрямителя В-ОПЕД-22-24/12-1 Масса 25 кг

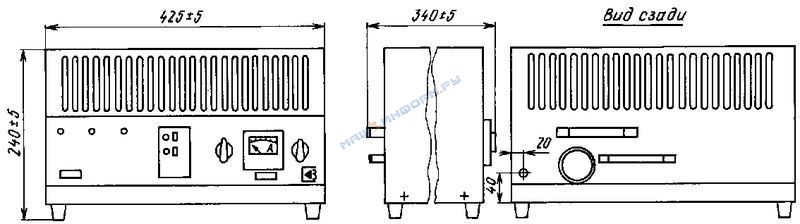

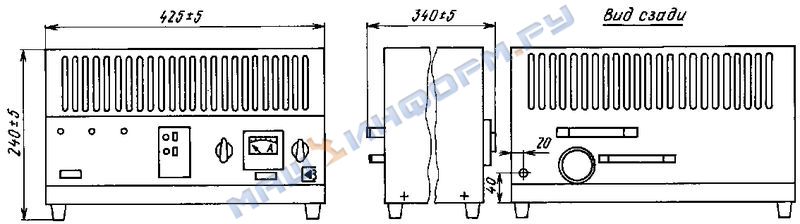

Общий вид и габаритные размеры выпрямителя В-ОПЕ-20-24/12 Масса 30 кг
Общий вид и габаритные размеры выпрямителя В-ОПЕД-22-24/12-2 Масса 45 кг
В комплект поставки входят: выпрямитель, съемные соединительные провода; комплект ЗИП одиночный, эксплуатационная документация.
