Выпрямители ОПЕ-10-24 и ОПЕ-10-60

Общие сведения

Выпрямители предназначены для использования в составе агрегатов бесперебойного питания для зарядки и подзарядки аккумуляторной батареи, а также в качестве источника питания потребителей постоянного тока.

Структура условного обозначения

ОПЕ-10-Х-Х:
О - род тока питающей сети: однофазный;
П - род тока на выходе: постоянный;
Е - охлаждение: естественное;
10 - номинальный выходной ток, А;
Х - номинальное выходное напряжение, В (24, 60);
Х - климатическое исполнение и категория размещения (УХЛ4,
О4.1) по ГОСТ 15150-69 и ГОСТ 15543.1-89.

Условия эксплуатации

Температура окружающего воздуха от 1 до 40°С (допускается работа при температуре 45°С с уменьшением нагрузки на 15%). Атмосферное давление от 73,3 до 106,7 кПа. Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли и паров агрессивных газов, разрушающих металлы и изоляцию. Рабочее положение вертикальное. Степень защиты IР20 по ГОСТ 14254-96. Группа условий эксплуатации в части воздействия механических факторов внешней среды М2 по ГОСТ 17516.1-90. По технике безопасности выпрямитель соответствует требованиям ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.11-75, по пожарной безопасности ГОСТ 12.1.004-85. Выпрямители соответствуют требованиям ТУ 16-435.05-84. ТУ 16.435.05-84

Технические характеристики

Основные параметры выпрямителей приведены в таблице.

Таблица

Параметр и единица измерения Значение параметра для типоисполнений выпрямителя
ОПЕ-10-24 ОПЕ-10-60

Номинальное напряжение однофазной питающей сети, В

 220

Частота питающей сети, Гц

 50,60

Номинальный потребляемый ток, А

 2,6 5,5

Номинальное выходное напряжение, В

 24 60

Номинальный выходной ток, А

 10

КПД, %, не менее

 70 75

Cos j , не менее

 0,6 0,65
Выпрямители обеспечивают выходные параметры с заданной точностью при отклонениях напряжения питающей сети от номинального на (+10 -15)%. Выпрямители автоматически включаются в работу при восстановлении напряжения сети в режиме стабилизации тока с последующим переходом в режим стабилизации напряжения при повышении напряжения аккумуляторной батареи до заранее установленной величины в пределах: 27-36 В для ОПЕ-10-24; 67-80 В для ОПЕ-10-60. Выпрямители в режиме стабилизации напряжения имеют регулируемую уставку выходного напряжения в диапазоне 4-8% выше номинального. В пределах регулируемой уставки выходного напряжения выпрямители должны обеспечивать автоматическое поддержание установленного напряжения с точностью + 2%. Выпрямители в режиме стабилизации тока допускают возможность установки тока нагрузки в пределах 2-10 А и автоматическое поддержание установленного тока с точностью + 10%. Выпрямители устойчивы к коротким замыканиям. При недопустимых перегрузках выпрямители переходят в режим стабилизации тока, а при внутренних коротких замыканиях отключаются встроенными защитными средствами. Уровень радиопомех, создаваемых выпрямителем, соответствует требованиям документа "Общесоюзные нормы допускаемых индустриальных радиопомех. Нормы 8-72". Показатели надежности: наработка на отказ не менее 40000 ч;
установленная безотказная наработка 1000 ч;
средний срок сохраняемости не менее 2 лет;
установленный срок службы не менее 10 лет;
среднее время восстановления работоспособного состояния с использованием одиночного комплекта ЗИП не более 40 мин.

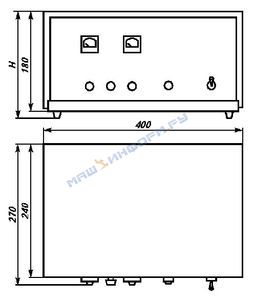

Конструктивно выпрямители выполнены в виде шкафа одностороннего обслуживания. На лицевой панели шкафа установлены измерительные приборы для контроля выходного тока и напряжения и световые табло для контроля режимов работы выпрямителя. Выпрямители обеспечивают два режима работы: режим заряда (режим стабилизации выходного тока); режим подзаряда (режим стабилизации выходного напряжения). Габаритные и установочные размеры выпрямителей приведены на рисунке.

Таблица к рисунку
Типоисполнение
выпрямителя		 Размеры Н, мм Масса, кг
ОПЕ-10-24 195 12
ОПЕ-10-60 210 22
о В комплект поставки выпрямителя входят: выпрямитель; одиночный и групповой* комплекты ЗИП выпрямителя согласно соответствующей спецификации ЗИП; эксплуатационная документация согласно соответствующей ведомости эксплуатационных документов. *Групповой комплект ЗИП поставляется за отдельную плату в соответствии с договором из расчета: 1 комплект на 1-3 выпрямителя, отгружаемых в один адрес.
