Выпрямитель ВИ-ТПЕ-100-320
Общие сведения

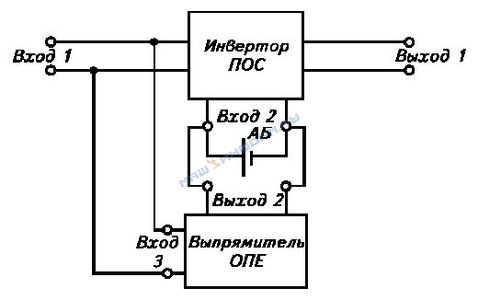

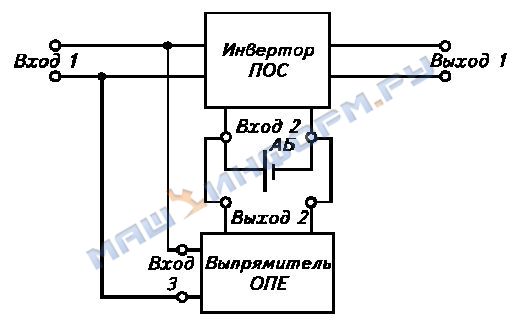

Выпрямитель ВИ-ТПЕ-100-320 предназначен для автоматического заряда, содержания, формирования, профилактических зарядов и разрядов аккумуляторных батарей (АБ) и может быть использован в составе полупроводниковых агрегатов бесперебойного питания, питания потребителей постоянного напряжения в вычислительных центрах, в системах аварийного освещения, состоящих из выпрямителя и аккумуляторной батареи.
Структура условного обозначения
ВИ-ТПЕ-100-320:
В - выпрямитель;
И - инвертор;
Т - род тока питающей сети: трехфазный;
П - род тока на выходе: постоянный;
Е - охлаждение естественное;
100 - номинальный выходной ток, А;
320 - номинальное выходное напряжение, В.
Условия эксплуатации
Выпрямитель предназначен для эксплуатации в условиях умеренного климата, при этом: верхнее значение рабочей температуры окружающего воздуха 40°С; нижнее значение рабочей температуры окружающего воздуха минус 10°С; верхнее предельное значение температуры окружающего воздуха в течение длительного времени 50°С; нижнее предельное значение температуры в течение длительного времени минус 50°С;
верхнее значение относительной влажности воздуха 98% при температуре 25°С. Окружающая среда невзрывоопасная, не содержит токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию. Допускается воздействие сейсмического удара с ускорением 147 м/с2 (15 g) при длительности действия ударного ускорения 40 мс в рабочем положении. Выпрямитель соответствует требованиям ТУ 16-89 ИЖРФ.435311.104 ТУ. ТУ 16-89 ИЖРФ.435311.104 ТУ
Технические характеристики
ВХОДНЫЕ ПАРАМЕТРЫ Номинальное напряжение питающей сети, В - 380
Частота питающей сети, Гц - 50+1,5
Число фаз питающей сети - 3 с нулевым выводом
Коэффициент искажения синусоидальности кривой входного напряжения, %, не более - 10
Потребляемая мощность, кВ·А, не более - 46
Коэффициент небаланса между фазами входных напряжений, %, не более - 5
Соs j в номинальном режиме, не менее - 0,75
ВЫХОДНЫЕ ПАРАМЕТРЫ Номинальное напряжение, В - 320
Номинальный ток, А - 100
Диапазон изменения напряжения, В - 190-320
Диапазон изменения тока, А - 0,4-100
Мощность, кВт - 32
Коэффициент искажения синусоидальности, вносимый выпрямителем при его работе в номинальном режиме во входную сеть, при реактансе короткого замыкания питающей сети не более 0,1 Ом, % - 5
Отклонение напряжения в режиме стабилизации напряжения, %, не более - +2
Отклонение тока в режиме стабилизации тока, %, не более - +2
КПД, %, не менее - 85
Сопротивление электрической изоляции, мОм, не менее: при нормальных климатических условиях в холодном состоянии - 20
при верхнем значении температуры окружающей среды после работы в номинальном режиме - 5
при воздействии повышенной влажности - 1
Вероятность безотказной работы за 1000 ч с восстановлением, не менее - 0,9
Среднее время восстановления, ч, не более - 0,5
Срок службы выпрямителя до списания при значении гамма ( g) 90%, лет, не менее - 12
Масса, кг, не более - 750
Конструкция и принцип действия
Выпрямитель выполнен в виде металлического шкафа, остовом которого является унифицированный каркас сборной конструкции из перфорированного швеллера. Верх и низ каркаса выпрямителя закрыты съемными металлическими сетками с целью защиты от грызунов. передней и задней стороны каркас выпрямителя имеет щиты, на переднем щите с лицевой стороны расположены контрольно-измерительные приборы, элементы сигнализации и таблички. боковых сторон выпрямитель закрыт плоскими металлическими щитами, а с передней стороны имеет по два болта заземления. Для транспортирования выпрямитель снабжен четырьмя рым-болтами. В каркасе выпрямителя установлены (рис. 1): три блока тиристоров, блок содержания, блок реле, блок управления, два блока автомата, два блока контактора, фильтры радиопомех, блок датчиков тока, реактор, трансформатор блока содержания, силовой трансформатор и клеммная панель.
Общий вид выпрямителя ВИ-ТПЕ-100-320 1 - каркас; 2 - панель клеммная; 3 - фильтры радиопомех ФР-100;
4 - блок контактора БКНЗ; 5 - блок автомата БА4; 6 - блок датчиков тока БДТ3; 7 - блок управления БУВИ; 8 - блоки тиристоров БТ2;
9 - щит приборный ЩПБ; 10 - блок реле БР2; 11 - блок содержания БС;
12 - трансформатор блока содержания; 13 - блок контактора БКН4;
14 - блок автомата БА2; 15 - реактор; 16 - трансформатор силовой; 17 - щит боковой Габаритные, установочные и присоединительные размеры выпрямителя представлены на рис. 2.

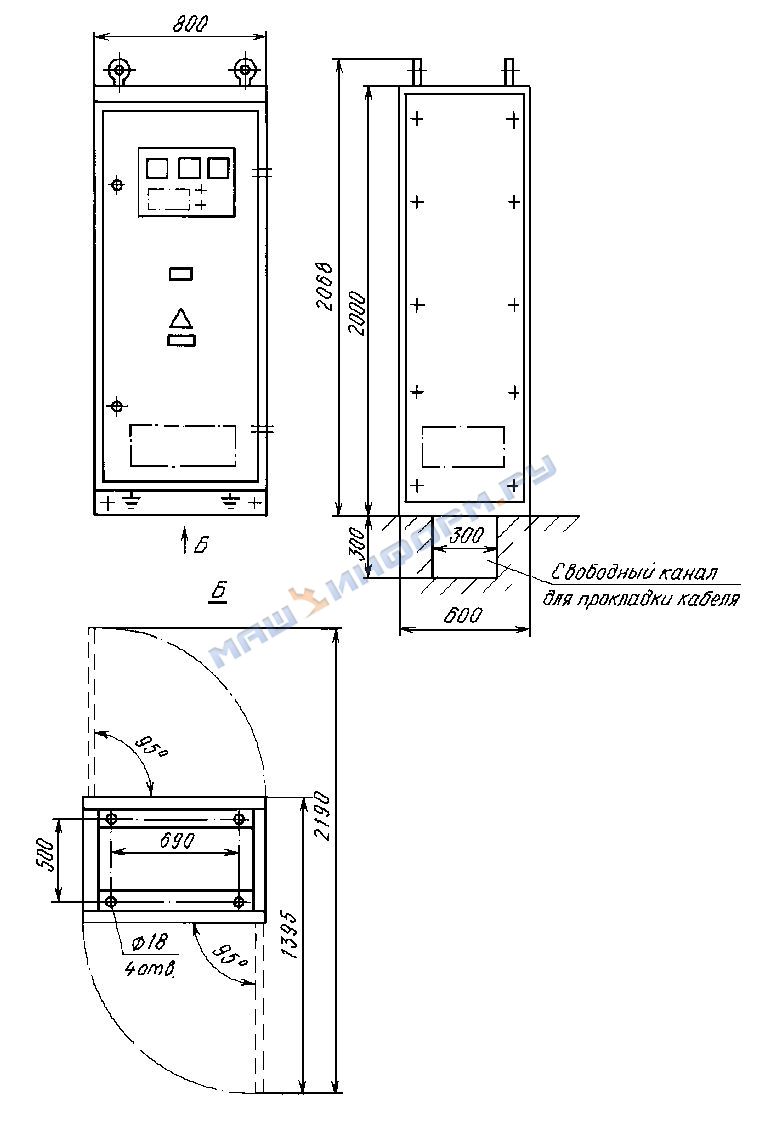

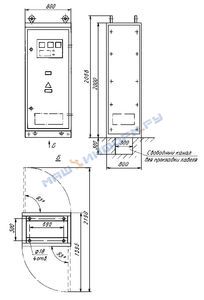

Габаритные, установочные и присоединительные размеры выпрямителя ВИ-ТПЕ-100-320 Выпрямитель представляет собой тиристорный преобразователь, выполненный по трехфазной мостовой схеме. Выпрямитель работает в следующих режимах: АВТОМАТИЧЕСКИЙ ЗАРЯД, ЗАРЯД и РАЗРЯД. Режим АВТОМАТИЧЕСКИЙ ЗАРЯД используется для текущего заряда и подзаряда АБ без постороннего присутствия обслуживающего персонала по следующей программе: заряд АБ стабилизированным током;
заряд АБ стабилизированным напряжением;
подзаряд АБ стабилизированным напряжением. В процессе подзаряда АБ стабилизированным напряжением зарядный ток уменьшается и при достижении величины 0,4-1,2 А поступает сигнал на отключение основного тиристорного моста с силовым трансформатором и включение моста малой мощности (блока содержания) со своим маломощным трансформатором, обеспечивающим подзаряд АБ. Выпрямитель обеспечивает выполнение данной программы после каждого использования энергии АБ. Включением и отключением выпрямителя управляет система управления. Режим ЗАРЯД, РАЗРЯД используется для формирования АБ, при этом включение и отключение выпрямителя осуществляется оператором. В режиме АВТОМАТИЧЕСКИЙ ЗАРЯД и ЗАРЯД выпрямитель работает по схеме управляемого выпрямителя, при которой происходит преобразование электрической энергии внешених источников переменного тока в электрическую энергию постоянного тока, необходимую для заряда АБ. В режиме РАЗРЯД - по схеме зависимого инвертора, при котором происходит преобразование (рекуперация) электрической энергии постоянного тока АБ в электрическую энергию переменного тока с передачей ее внешним источникам переменного тока, за счет чего он имеет повышенные энергетические показатели и исключает необходимость иметь разрядное сопротивление на объекте потребителя. Достоинство выпрямителя ВИ-ТПЕ-100-320 в том, что заряд аккумуляторной батареи производится автоматическим путем в три ступени. На первой ступени выпрямитель обеспечивает: стабилизацию зарядного тока в зависимости от емкости аккумуляторной батареи при допустимом установившемся отклонении зарядного тока не более + 2% от заданной величины, при изменении выходного напряжения от 205 до 275 В;
ручное переключение уставки зарядного тока на пределы значением 12, 25, 50, 100 А с точностью стабилизации + 2% от заданного значения;
плавное ручное регулирование уставки зарядного тока в каждом диапазоне 5-12, 5-25, 5-50, 5-100 А;
автоматическое переключение на вторую ступень заряда при достижении выходного напряжения (275+5,5) В. На второй ступени в режиме автоматического заряда выпрямитель обеспечивает стабилизацию выходного напряжения в диапазоне 252-290 В с точностью + 2%. Выпрямитель в режиме автоматического заряда аккумуляторной батареи, при снижении зарядного тока до значения (0,4-1,2) А, автоматически переключается на третью ступень заряда блока содержания, поддерживающую напряжение аккумуляторной батареи 258 В с точностью + 2%. Режим формировочного заряда аккумуляторной батареи обеспечивает: заряд аккумуляторной бататреи стабилизированным током при изменении напряжения аккумуляторной батареи от 0 до 320 В и при допустимом установившемся отклонении зарядного тока не более + 2% от заданной величины;
ручное переключение уставки зарядного тока на пределы значением 12, 25, 50, 100 А с точностью + 2% от заданного значения;
плавное ручное регулирование уставки зарядного тока в каждом диапазоне 5-12, 5-25, 5-50, 5-100 А. Следующим преимуществом выпрямителя является режим разряда аккумуляторной батареи, обеспечивающий: разряд аккумуляторной батареи стабилизированным током, с преобразованием напряжения постоянного тока в трехфазное переменное напряжение и отдачей его в питающую сеть, при допустимом установившемся отклонении разрядного тока не более + 2% от заданной величины;
ручное переключение уставки разрядного тока на пределы значением 12, 25, 50, 100 А с точностью + 2% от заданного значения;
плавное ручное регулирование уставки разрядного тока в каждом диапазоне 5-12, 5-25, 5-50, 5-100 А.
В комплект поставки входят: выпрямитель, комплект ЗИП, паспорт, техническое описание и инструкция по эксплуатации.
