Выпрямитель В-ТПЕ-40-320 УХЛ4 для формирования аккумуляторов с автоматическим программным управлением технологического тока
Общие сведения
Выпрямитель В-ТПЕ-40-320 УХЛ4 предназначен для батарейного формирования стартерных аккумуляторов в составе специального технологического оборудования заводов по производству аккумуляторных батарей. Обеспечивает автоматическое, программное (четырехступенчатое) управление технологического тока формируемых аккумуляторных батарей и рассчитан для работы от четырехпроводной (трехфазной с нулем) сети переменного тока напряжением 380 В частотой 50 Гц. Выпрямитель является стабилизатором тока и может использоваться для других целей, например, заряда аккумуляторных батарей.
Структура условного обозначения
В-ТПЕ-40-320 УХЛ4:
В - выпрямитель;
Т - род тока питающей сети: трехфазный;
П - род тока на выходе: постоянный;
Е - охлаждение: естественное;
40 - номинальный выходной ток, А;
320 - номинальное выходное напряжение, В;
УХЛ4 - климатическое исполнение (УХЛ) и категория размещения
(4) по ГОСТ 15150-69 и ГОСТ 15543.1-89.
Условия эксплуатации
Высота над уровнем моря не более 1000 м. Температура окружающей среды от 1 до 35°С. Относительная влажность воздуха не более 80% при температуре 25°С. Окружающая среда, не содержащая агрессивных газов и паров, разрушающих металл и изоляцию. Не допускается попадание брызг электролита. Допускается транспортирование любым видом транспорта, кроме самолета. Степень защиты IР20 и ГОСТ 14254-96. Выпрямитель соответствует требованиям техники безопасности по ГОСТ 12.2.007.0-75, а также требованиям "Правил техники эксплуатации электроустановок потребителей" и "Правил техники безопасности при эксплуатации электроустановок потребителей". Выпрямитель соответствует ТУ 16-88 ИЖРФ. 435.311.092 ТУ. ТУ 16-88 ИЖРФ.435.311.092 ТУ
Технические характеристики
Номинальное выходное напряжение, В - 320 Номинальный выходной ток, А - 40 Диапазон уставок выходного тока, А - 1-40 Точность стабилизации выходного тока, %, в диапазоне, А: 1-2 - не нормируется 2-10 - +5 10-20 - +3 20-40 - +2 Диапазон изменения выходного напряжения, В - 50-320 Диапазон уставок длительности каждой ступени, ч - 1-58 Суммарная длительность уставок четырех ступеней ч, не более - 58 КПД, % - 92 соs j - 0,85 Масса, кг - 270+15
Конструкция и принцип действия
Выпрямитель выполнен в одношкафном исполнении одностороннего обслуживания. Оперативные органы управления и сигнализации вынесены на лицевую сторону двери и обеспечивают: включение, отключение и переключение на автоматический и ручной режим работы;
останов программы;
уставку тока;
сигнализацию наличия сети, включения выпрямителя, аварии, обрыв тока нагрузки. Органы управления и сигнализации снабжены информационными символическими изображениями назначения. Каждая программа работы выпрямителя индицируется светодиодом. Значения тока и напряжения показывают измерительные приборы. Выпрямитель имеет выводы для подключения внешних электроконтактных теромометров, контролирующих температуру электролита. Габаритные, установочные и присоединительные размеры выпрямителя представлены на рисунке.

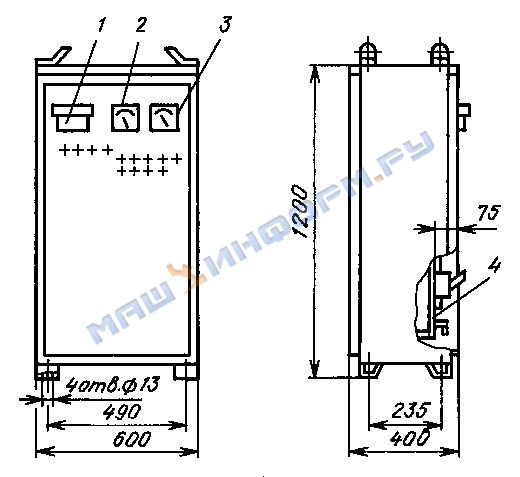

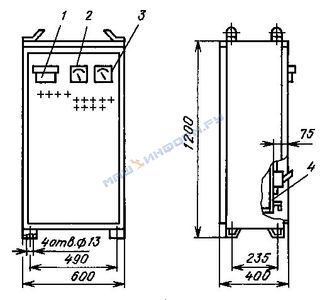

Габаритные, установочные и присоединительные размеры выключателя В-ТПЕ-40-320 УХЛ4: 1 - реле времени;
2 - амперметр;
3 - вольтметр;
4 - панель подключения Схема выпрямления переменного тока - трехфазная мостовая с использованием тиристоров штыревой конструкции на стандартных охладителях. Защита выпрямителя обеспечена со стороны питающей сети встроенным автоматическим выключателем, а со стороны нагрузки - быстродействующим предохранителем. Система управления выполнена с использованием микроэлектронных элементов, что обеспечивает высокие эксплуатационные возможности. Автоматическое управление программой изменения технологического тока обеспечивает четырехпрограммное реле времени.
В комплект поставки входят: выпрямитель; комплект запасных частей; паспорт; техническое описание и инструкция по эксплуатации.
