Выпрямитель типа В-ТПЕ-63-28,5
Общие сведения
Выпрямитель типа В-ТПЕ-63-28,5 У3.1 предназначен для зарядки стартерных аккумуляторных батарей автомобилей и автотракторной техники напряжением 12 В емкостью от 55 до 190 А·ч и напряжением 24 В емкостью от 190 до 600 А·ч.
Структура условного обозначения
В-ТПЕ-63-28,5 У3.1:
В - выпрямитель;
Т - род тока питающей сети: трехфазный;
П - род тока на выходе: постоянный;
Е - охлаждение: естественное;
63 - номинальный выходной ток, А;
28,5 - номинальное выходное напряжение, В;
У3.1 - климатическое исполнение (У) и категория размещения
(3.1) по ГОСТ 15150-69.
Условия эксплуатации
Высота над уровнем моря до 1 000 м. Температура окружающей среды от минус 10 до 40°С. Относительная влажность воздуха не более 80% при температуре 15°С. Окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию, не насыщенная токопроводящей пылью и водяными парами. Степень защиты выпрямителя IР21, нижней части выпрямителя со стороны днища IР00 по ГОСТ 14254-96. Группа механического исполнения М2 по ГОСТ 17516.1-90. Рабочее положение вертикальное. Допускается отклонение от рабочего положения не более 5°. Эксплуатация выпрямителя должна производиться в соответствии с требованиями ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.11-75, а также действующих "Правил технической эксплуатации электроустановок потребителей" и "Правил техники безопасности при эксплуатации электроустановок потребителей". Класс по способу защиты человека от поражения электрическим током 01 по ГОСТ 12.2.007.0-75. Пожаробезопасность выпрямителя соответствует ГОСТ 12.1.004-91. Уровень звука не более 85 дБА по ГОСТ 12.1.003-83. Выпрямитель соответствует требованиям ТУ 16-97 ИТДЖ 435211.090 ТУ. ТУ 16-97 ИТДЖ.435211.090 ТУ
Технические характеристики
Номинальное напряжение трехфазной питающей сети, В - 380 Частота питающей сети, Гц - 50 Номинальный выходной ток, А - 63 Номинальное выходное напряжение, В - 28,5 Номинальное напряжение при номинальном выходном токе, В - 34 Диапазон регулирования выходного напряжения, В, в режиме заряда: "12 В" - 8-14,5 "24 В" - 18-28,5 Диапазон регулирования выходного тока, А, в режиме заряда: "12 В" - 5,5-19 "24 В" - 19-63 Режим работы - Длительный Потребляемая мощность, кВ·А, не более - 3 КПД, %, не менее - 73 соs j, не менее - 0,62 Масса, кг, не более - 90 Показатели надежности: наработка на отказ единичного изделия 7 000 ч;
установленная безотказная наработка 700 ч;
установленный ресурс до капитального ремонта 40 000 ч;
средний срок службы 15 лет. Гарантийный срок - 2 года со дня ввода выпрямителя в эксплуатацию.
Конструкция и принцип действия
Выпрямитель выполнен в виде металлического шкафа двухстороннего обслуживания. Внизу шкафа установлен силовой трансформатор и сглаживающий реактор. Над силовым трансформатором со стороны передней двери расположены: панель управления и сигнализации, панель защит от блокировок, предохранитель с плавкой вставкой, трансформатор питания, магнитный пускатель, промежуточное реле. Над силовым трансформатором со стороны задней двери расположен блок выпрямителя, на панели которого установлены: трехфазный полууправляемый мост, трансформаторы тока, входные зажимы, фильтр радиопомех. На панели управления и сигнализации находятся: автоматический выключатель, программное реле времени, амперметр для измерения выходного тока, вольтметр для измерения выходного напряжения, контрольные лампы "СЕТЬ" и "ЗАРЯД", кнопочные выключатели "ПУСК" и "СТОП", переключатель, резистор. Габаритные и присоединительные размеры выпрямителя приведены на рис. 1.

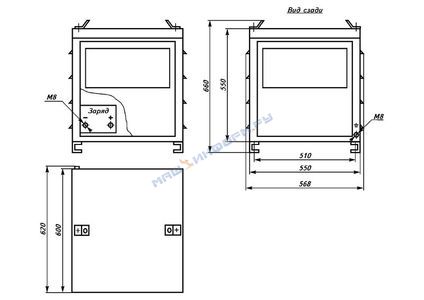

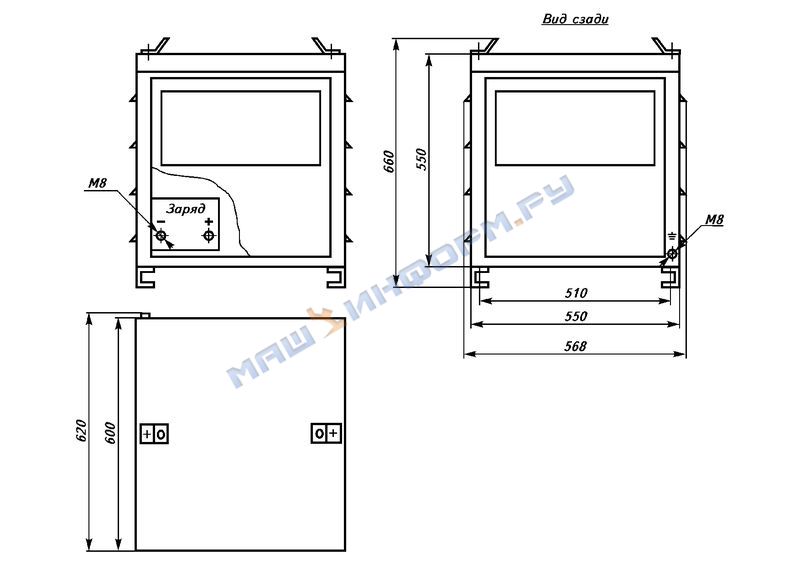

Габаритные и присоединительные размеры выпрямителя В-ТПЕ-63-28,5 У3.1 Функциональная схема выпрямителя представлена на рис. 2.

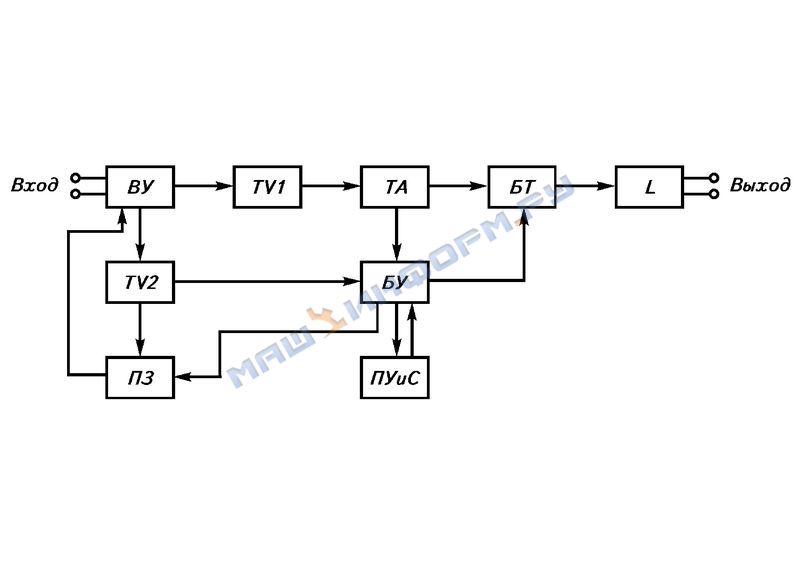

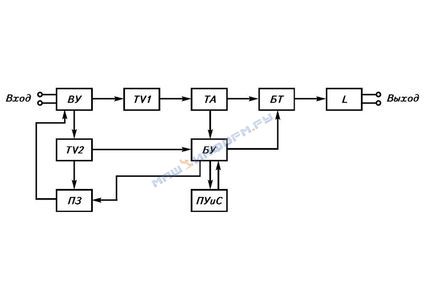

Функциональная схема выпрямителя В-ТПЕ-63-28,5 У3.1: ВУ - входное устройство;
TV1 - силовой трансформатор;
TV2 - трансформатор питания;
ПЗ - панель защит;
ТА - трансформатор тока;
БУ - блок управления;
БТ - блок тиристоров;
L - сглаживающий реактор;
ПУиС - панель управления и сигнализации Выпрямитель обеспечивает: автоматическую стабилизацию среднего значения выпрямленного тока с погрешностью + 4% установленного значения при одновременном изменении: напряжения питающей сети в пределах + 10% номинального значения, температуры окружающей среды в пределах + 10°С от температуры при первоначальной уставке тока в пределах граничных значений температур и выходного напряжения в диапазоне регулирования;
автоматическое отключение в конце цикла заряда с уставками по времени от 1 до 10 ч;
защиту от внешних и внутренних коротких замыканий;
защиту от неправильного подключения аккумуляторной батареи;
световую сигнализацию включенного состояния;
визуальный контроль величин выпрямленного напряжения и тока.
В комплект поставки входят: выпрямитель, ключ дверного замка, комплект ЗИП и эксплуатационная документация.
