Выпрямитель типа В-ОПЕ-6,3-12-У3.1
Общие сведения
Выпрямитель типа В-ОПЕ предназначен для зарядки свинцовых аккумуляторных батарей напряжением 12 В емкостью до 65 А·ч.
Структура условного обозначения
В-ОПЕ-6,3-12 У3.1:
В - выпрямитель;
О - род тока питающей сети: однофазный;
П - род тока на выходе: постоянный;
Е - охлаждение: естественное;
6,3 - номинальный выходной ток;
12 - номинальное выходное напряжение;
У3.1 - климатическое исполнение (У) и категория размещения
(3.1) по ГОСТ 15150-69.
Условия эксплуатации
Температура окружающей среды от минус 10 до 40°С. Относительная влажность воздуха не более 80% при температуре 20°С. Окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию, не насыщенная токопроводящей пылью и водяными парами. Степень защиты IР20 по ГОСТ 14254-96. Группа механического исполнения М20 по ГОСТ 17516.1-90. Эксплуатация выпрямителя должна производиться в соответствии с требованиями ГОСТ 12.2. 007.0-75, ГОСТ 12.2.007.11-75, а также действующих "Правил технической эксплуатации электроустановок потребителей" и "Правил техники безопасности при эксплуатации электроустановок потребителей". Электробезопасность обеспечивается по ГОСТ 12.1.019-79 следующими техническими средствами: защитным заземлением;
электрическим разделением цепей; защитным отключателем; изоляцией токоведущих частей, предупредительной сигнализацией. Класс по способу защиты человека от поражения электрическим током 01 по ГОСТ 12.2.007.0-75. Пожаробезопасность выпрямителя соответствует ГОСТ 12.1.004-91 и обеспечивается: Использованием взрывобезопасных и трудногорючих и негорючих материалов. Выбором соответствующих расстояний между токоведущими частями. Применением отключающих устройств защиты в аварийных режимах. Уровень звука не более 80 дБА по ГОСТ 12.1.003-93. Выпрямитель соответствует требованиям ТУ 16-92 ЖВЕИ 435114.001 ТУ. ТУ 16-92 ЖВЕИ.435114.001 ТУ
Технические характеристики
Номинальное напряжение однофазной питающей сети, В - 220 Частота питающей сети, Гц - 50 Номинальный выходной ток, А - 6,3 Номинальное выходное напряжение, В - 12 Напряжение холостого хода, В, не менее - 16 Диапазон регулирования выходного тока, А - 0-6,3 Диапазон регулирования выходного напряжения, В - 3-16 соs j, не менее - 0,85 КПД, не менее - 55 Потребляемая мощность, кВ·А, не менее - 0,3 Масса, кг, не более - 7,45 Показатели надежности: установленная безотказная наработка 350 ч;
средняя наработка на отказ 1 500 ч;
средний срок службы 5 лет. Гарантийный срок - 2 года со дня ввода выпрямителя в эксплуатацию.
Конструкция и принцип действия
Несущей конструкцией выпрямителя является основание, на котором крепится трансформатор, передняя панель и кожух, закрывающий весь монтаж выпрямителя. На передней панели расположены световая сигнализация, измерительный прибор для контроля зарядного тока или напряжения, переключатель режимов работы, регулятор тока (напряжения), выключатель сетевого напряжения и выходные гнезда для подключения аккумуляторной батареи. Выпрямитель имеет три конструктивных исполнения: с ручкой для переноса, выполненной в двух модификациях, и без ручки. Габаритные и установочные размеры выпрямителя приведены на рис. 1.

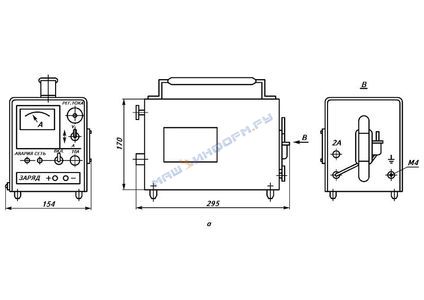

Габаритные и установочные размеры выпрямителя типа В-ОПЕ-6,3-12 У3.1: а - исполнение I;

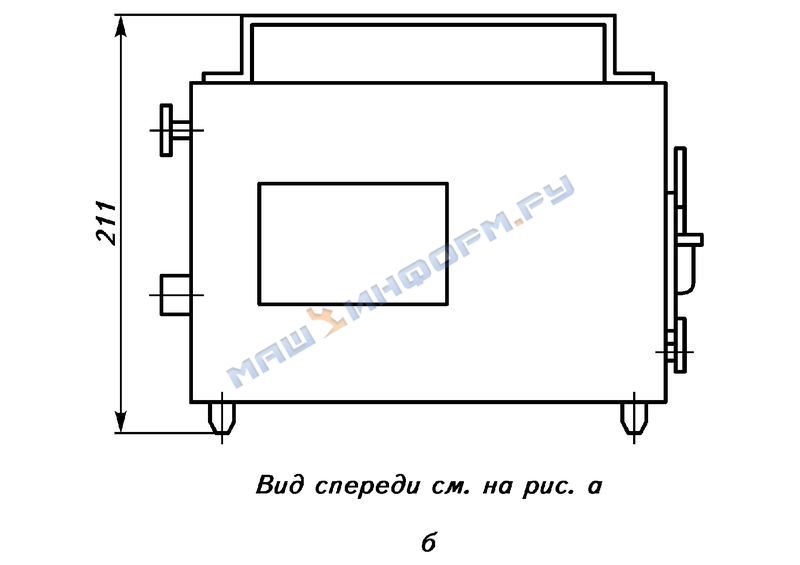

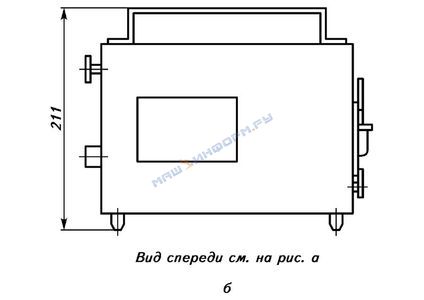

б - исполнение II;

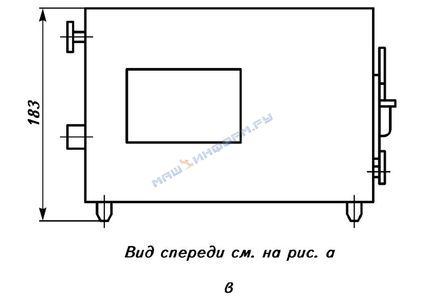

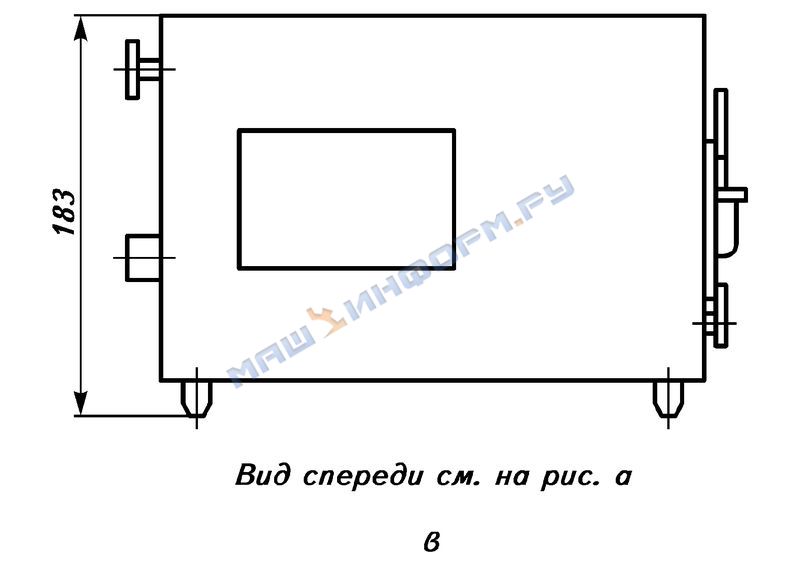

в - исполнение III Работа выпрямителя основана на свойстве тиристоров изменять в широких пределах выходное напряжение в зависимости от момента подачи управляющего импульса. Электрическая принципиальная схема представлена на рис. 2.

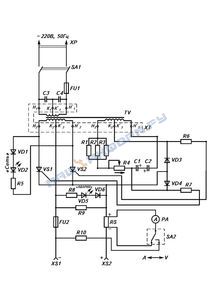

Электрическая принципиальная схема выпрямителя типа В-ОПЕ-6,3-12 У3.1: XP - вилка;
FU1,FU2 - предохранители;
С1-С4 - конденсаторы;
РА - амперметр;
RS - шунт;
R4 - переменный резистор;
R1-R3, R5-R10 - постоянные резисторы;
VD1-VD3, VD4,VD6 - диоды;
VD2 - светодиод "СЕТЬ";
VD5 - светодиод "АВАРИЯ";
XT - клеммная колодка;
SA1 - выключатель "СЕТЬ";
SA2 - переключатель режимов работы;
TV - трансформатор напряжения;
XS1, XS2 - гнезда;
VS1, VS2 - тиристоры;
H1, H'1, H2, H'2, H3, H'3 - начала обмоток трансформатора;
K1, K'1, K2, K'2, K3, K'3 - концы обмоток трансформатора Примечание. Возможны изменения схемы и комплектующих элементов, не влияющие на параметры и работоспособность выпрямителя. После включения выключателя сети загорается светодиод "СЕТЬ" и напряжение питающей сети подается на силовой трансформатор. Напряжение, преобразованное силовым трансформатором и тиристорами, поступает на выходные гнезда. При обрыве в цепи нагрузки или при работе выпрямителя на холостом ходу загорается светодиод "АВАРИЯ".
В комплект поставки входят: выпрямитель; кабели для подключения аккумуляторной батареи к выпрямителю - 2 шт.; паспорт; электрическая принципиальная схема и перечень элементов; упаковка.
