Выпрямитель типа ОПЕ-25-28,5
Общие сведения
Выпрямитель типа ОПЕ-25-28,5 предназначен для заряда аккумуляторных батарей автомобилей, тракторов, комбайнов и прочих передвижных средств техники. Выпрямитель имеет две уставки выходного напряжения 14,3 и 28,5 В для заряда аккумуляторной батареи напряжением 12 или 24 В соответственно со стабилизацией устанавливаемого (в зависимости от типа батарей) тока на первой ступени и с автоматическим переходом на режим подзаряда со стабилизацией напряжения на второй ступени. Выпрямитель допускает групповой заряд одноименных батарей стабилизированным током: четырех - напряжением 6 В или двух - напряжением 12 В.
Структура условного обозначения
ОПЕ-25-28,5 Х3:
О - род тока питающей сети: однофазный;
П - род тока на выходе: постоянный;
Е - охлаждение: естественное;
25 - номинальный выходной ток, А;
28,5 - номинальное выходное напряжение, В;
Х3 - климатическое исполнение (У, Т) и категория размещения
(3) по ГОСТ 15150-69.
Условия эксплуатации
Высота над уровнем моря не более 1000 м. Допускается эксплуатация выпрямителя на высоте до 4300 м, при этом верхнее значение температуры снижается на 0,6°С на каждые 100 м. Температура окружающей среды от минус 40 до 40°С (для У3) и от минус 10 до 45°С (для Т3). Верхнее значение относительной влажности воздуха 98% при температуре 25°С (для У3) и 35°С (для Т3). Степень защиты IР21 по ГОСТ 14254-96. Группа механического исполнения М1 по ГОСТ 17516.1-90. Техника безопасности по ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.11-75. Выпрямители для внутригосударственных поставок и на экспорт соответствуют требованиям ТУ 16-435.117-86, ГОСТ 26830-86, ГОСТ 24682-81 и ГОСТ 15963-79 (для районов с тропическим климатом). ТУ 16.435.117-86,ГОСТ 26830-86,ГОСТ 24682-81;ГОСТ 15963-79
Технические характеристики
Номинальный выходной ток (среднее значение), А - 25
Номинальное выходное напряжение (среднее значение), В - 28,5
Номинальная выходная мощность, кВт - 0,7
Диапазон регулирования уставки выходного тока, А - 6-25
Номинальное напряжение питающей сети, В - 220
Допускаемое отклонение напряжения питающей сети, % - от -15 до +10
Частота питающей сети, Гц - 50+0,75; 60+0,9
Число фаз питающей сети - 1
Полная потребляемая мощность, кВ·А, не более - 1,45
КПД в номинальном режиме, %, не менее - 70
соs j, не менее - 0,7
Установленный ресурс, ч - 25000
Установленный срок службы, лет - 10
Наработка на отказ, ч, не менее - 15000
Масса, кг, не более - 40 Установившееся отклонение выходного напряжения при изменении выходного тока от 1,25 до 25 А при номинальном напряжении сети не более + 2%. Допускаемое отклонение выходного напряжения при изменении напряжения питающей сети не более + 1%. Установившееся отклонение выходного тока в режиме стабилизации тока при изменении напряжения питающей сети не более + 5%. Гарантийный срок: для внутригосударственных поставок - 2,5 года со дня ввода выпрямителя в эксплуатацию; для поставок на экспорт - 2,5 года со дня ввода выпрямителя в эксплуатацию, но не более 3 лет с момента проследования выпрямителя через Государственную границу РФ.
Конструкция и принцип действия

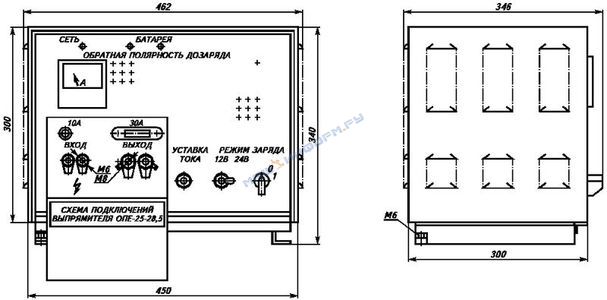

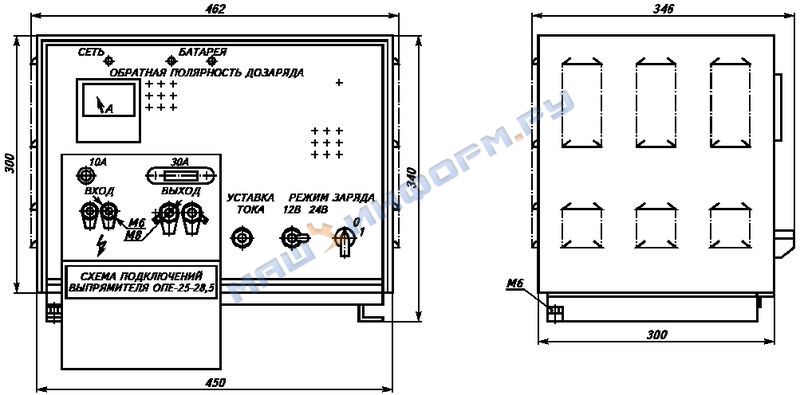

Конструктивно выпрямитель (см. рисунок) состоит из следующих частей: шасси; силового блока и крышки. Шасси Г-образной формы сочетает в себе дно выпрямителя и заднюю стенку, к которой крепятся силовой блок, съемная лицевая панель, силовой трансформатор, реактор и съемная крышка.
На лицевой панели имеются светодиоды, сигнализирующие включение выпрямителя в работу СЕТЬ, аварийный режим БАТАРЕЯ ОБРАТНАЯ ПОЛЯРНОСТЬ, переход из режима заряда со стабилизацией тока в режим со стабилизацией напряжения БАТАРЕЯ ДОЗАРЯД и аппаратура управления. Откидывающаяся крышка на лицевой панели обеспечивает доступ к зажимам подключения питающей сети ВХОД, нагрузки ВЫХОД и предохранителям в цепях питания и нагрузки. На крышке закреплена табличка со схемой подключения выпрямителя. Блок тиристоров представляет собой панель, на которой установлены тиристоры с охладителями, фильтр радиопомех, шунт, соединительные разъемы, выключатель питающей сети и предохранители. В съемной крышке П-образной формы с двух сторон имеются штампованные ручки для переноски выпрямителя. Ввод проводов питающей сети и нагрузки осуществляется через фланец, расположенный на шасси снизу. Обслуживание выпрямителя переднее одностороннее.
В комплект поставки входят: выпрямитель, одиночный комплект ЗИП, паспорт. Групповой комплект ЗИП (1 комплект на 10 выпрямителей) поставляется по отдельному договору.
