Выпрямитель "РОДНИК"
Общие сведения
Выпрямитель "РОДНИК" предназначен для заряда и непрерывного подзаряда аккумуляторных батарей типа 6СТ190 и им подобных напряжением 12 или 24 В. Возможно применение в качестве источника питания потребителей постоянного тока.
Условия эксплуатации
Климатическое исполнение и категория размещения У3 и Т3 по ГОСТ 15150-69. Пониженное атмосферное давление 630 мм рт. ст. Температура окружающей среды от минус 40 до 45°С. Относительная влажность воздуха до 98% при температуре 25°С. Степень защиты IР20 по ГОСТ 14254-80. Выпрямитель выдерживает (без изменения параметров) вибрационные нагрузки в диапазоне частот от 10 до 60 Гц с максимальным ускорением 3 g. Эксплуатация выпрямителя должна производиться в соответствии с "Правилами технической эксплуатации электроустановок потребителей" и паспортом завода-изготовителя. Выпрямитель соответствует требованиям ИЖКМ.435114.001 ТУ. ИЖКМ.435114.001 ТУ
Технические характеристики
Номинальное напряжение однофазной питающей сети, В - 220 Частота питающей сети, Гц - 50+1,5% Номинальный выходной ток, А - 25 Номинальное выходное напряжение, В - 28,5 Номинальная выходная мощность, кВт - 0,7 соs j, не менее - 0,7 КПД, %, не менее - 80 Наработка на отказ, ч, не менее - 15000 Средний ресурс, ч - 50000 Средний срок службы, лет, не менее - 10 Габаритные размеры, мм - 303x430x241 Масса, кг, не более - 30 Выпрямитель обеспечивает двухступенчатый заряд аккумуляторной батареи: на первой ступени - стабилизированным током, на второй - стабилизированным напряжением. Переход с первой ступени на вторую осуществляется автоматически с возможностью подстройки напряжения стабилизации в диапазоне от 10 до 28,5 В. Выпрямитель обеспечивает ограничение выходного тока от 3 до 25 А с дискретностью 2 А. Допустимое отклонение выходного тока в режиме стабилизации тока не более + 2% от Iн. Допустимое отклонение выходного напряжения в режиме стабилизации напряжения при изменении выходного тока от 1,5 до 25 А составляет не более + 2% от Uн. Коэффициент пульсаций напряжения при этом не более 8%.
Конструкция и принцип действия

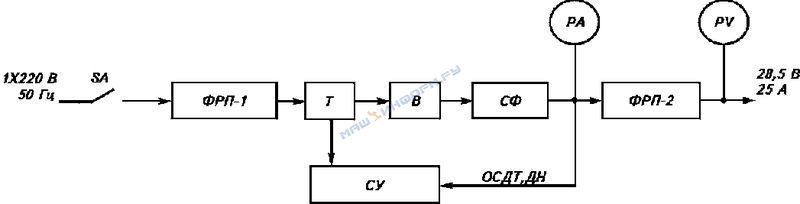

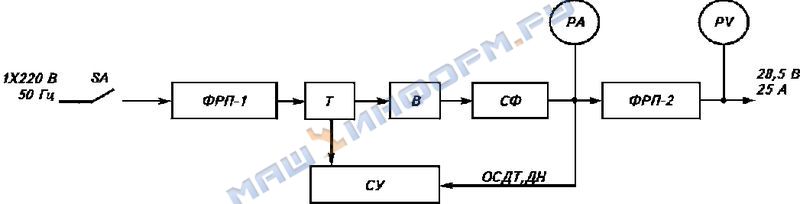

Структурная схема выпрямителя "РОДНИК" приведена на рисунке.
Напряжение питания подается через пакетный выключатель SА на фильтр радиопомех (ФРП-1). С фильтра радиопомех напряжение поступает на трансформатор (Т), который обеспечивает необходимые для работы схемы напряжения: силовое, питания, системы управления (СУ), синхронизации, а также обеспечивает гальваническую развязку выхода выпрямителя с питающей сетью. Управляемый выпрямитель (В) собран на тиристорах по нулевой схеме. Фазоимпульсное управление тиристорами обеспечивает система управления. Стабилизация тока и напряжения в процессе зарядки обеспечивается наличием обратных связей по току и напряжению нагрузки (ОСДТ, ДН). Выпрямленное напряжение сглаживается Г-образным индуктивно-емкостным фильтром (СФ) и поступает на фильтр радиопомех (ФРП-2). Для подключения выпрямителя к питающей сети и нагрузке предусмотрены панели выводов. Для управления выпрямителем на лицевой стороне панели расположены; выключатель питающей сети, индикатор включенного состояния, переключатель ступеней ограничения тока, переключатель режимов работы 12/24 В, регулятор напряжения второй ступени заряда (под шлиц). Для контроля входного тока и напряжения в выпрямителе установлены амперметр и вольтметр класса точности не ниже 2,5.
В комплект поставки входят: выпрямитель "РОДНИК", предохранитель и паспорт.
