Устройство зарядное автоматическое УЗ-А-12-4,5 УХЛ3.1
Общие сведения
Устройство УЗ-А-12-4,5 УХЛ3.1 предназначено для зарядки аккумуляторных батарей легковых автомобилей и мотоциклов емкостью до 60 А·ч.
Структура условного обозначения
УЗ-А-12-4,5 УХЛ3.1:
УЗ - устройство зарядное;
А - автоматическое;
12 - напряжение аккумуляторных батарей, В;
4,5 - средний зарядный ток, А;
УХЛ3.1 - климатическое исполнение и категория размещения по
ГОСТ 15150-69.
Условия эксплуатации
В проветриваемых закрытых помещениях. Температура окружающего воздуха от минус 10 до 40°С. Относительная влажность воздуха не более 98% при температуре 25°С. Окружающая среда невзрывоопасная, не содержащая активных газов и паров в концентрациях, разрушающих металлы и изоляцию, не насыщенная токопроводящей пылью и водяными парами. Степень защиты человека от поражения электрическим током класса II по ГОСТ 27570.0-87. Требования техники безопасности по ГОСТ 27570.0-87. Устройство соответствует требованиям ТУ 16-93 ВИЕЛ.435111.001 ТУ. ТУ 16-93 ВИЕЛ.435111.001 ТУ
Технические характеристики
Напряжение питающей сети, В - 220+11 Частота питающей сети, Гц - 50 Средний зарядный ток, А, для аккумуляторных батарей напряжением, В: 12 - 4,2 6 - 2 Габаритные размеры, мм, не более - 155x175x110 Масса, кг, не более - 3 Гарантийный срок - 1 год со дня продажи устройства при условии соблюдения правил эксплуатации и хранения.
Конструкция и принцип действия
Устройство (рис. 1) выполнено в виде прибора, внутри которого расположены: понижающий трансформатор, выпрямительный блок, блок предохранителя, модуль автоматического регулирования зарядного тока.

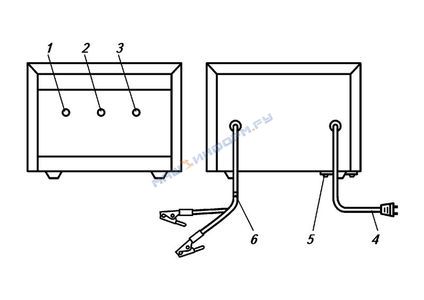

Общий вид устройства УЗ-А-12-4,5 УХЛ3.1: 1 - светодиод "СЕТЬ";
2 - светодиод "ПОЛЯРНОСТЬ";
3 - светодиод "ЗАРЯД";
4 - сетевой шнур;
5 - крышка блока предохранителя;
6 - аккумуляторный шнур. Электрическая принципиальная схема устройства приведена на рис. 2.
Электрическая принципиальная cхема устройства УЗ-А-12-4,5 УХЛ3.1: А - модуль зарядного автоматического устройства;
VD - блок выпрямителей;
X1 - сетевой шнур;
X2 - аккумуляторный шнур;
FU - плавкий предохранитель;
T - понижающий трансформатор;
R1-R21 - резисторы;
C1 - конденсатор;
VT1-VT5 - транзисторы;
V1, V2, V8 - светодиоды; VD3-VD7 - диоды Устройство обеспечивает: надежную защиту от КЗ и переполюсовки;
снижение тока заряда для сильно разряженных аккумуляторных батарей;
защиту от перегрузки аккумуляторной батареи и выкипания электролита;
индикацию правильного подключения аккумуляторной батареи;
индикацию прохождения зарядного тока. При зарядке ток устанавливается автоматически в зависимости от напряжения на клеммах аккумуляторной батареи. Когда напряжение на клеммах приближается к 14,3 В, зарядный ток автоматически уменьшается до нескольких сотен мА. Тем самым предотвращается перезарядка аккумуляторной батареи и выкипание электролита. При снижении зарядного тока уменьшается яркость свечения светодиода "ЗАРЯД", который гаснет полностью при токе менее 1 А. При зарядке аккумуляторных батарей напряжением 12 В необходимо: присоединить, соблюдая полярность, зажимы устройства к клеммам аккумуляторной батареи. Зажим "+" должен быть присоединен к клемме "+" аккумулятора, а зажим "-" к клемме "-". При правильном подключении загорается светодиод "ПОЛЯРНОСТЬ";
подключить устройство к сети, вставив вилку сетевого шнура в розетку, при этом должны загораться светодиоды "СЕТЬ" и "ЗАРЯД". Если они не загораются, необходимо проверить наличие сетевого напряжения. По окончании заряда светодиод "ЗАРЯД" гаснет;
отсоединить один из зажимов от клеммы аккумуляторной батареи, предварительно отключив устройство от сети. Через 1-2 мин снова подключить зажим. После подключения зажима светодиод "ЗАРЯД" загорается на короткое время и снова гаснет, что свидетельствует о полном заряде аккумуляторной батареи и ее исправности. Если после 10 ч зарядки аккумуляторной батареи сохраняется свечение светодиода "ЗАРЯД" значит аккумуляторная батарея неисправна (сульфатация пластин, загрязнение поверхности между клеммами аккумуляторной батареи и др.). При зарядке аккумуляторной батареи с напряжением 6 В надо иметь в виду, что после полной зарядки батареи снижение зарядного тока не происходит. Заряд таких батарей производить по времени, контролировать нагрузочной вилкой или по плотности электролита.
В комплект поставки входят: устройство, плавкая вставка, руководство по эксплуатации, упаковочная коробка.
