Устройство зарядно-подзарядное типа ЗПУ-2
Общие сведения
Устройство типа ЗПУ-2 предназначено для зарядки и параллельной работы с кислотными аккумуляторными батареями. Используется на тяговых подстанциях метрополитена. Устройство изготовляется для внутригосударственных поставок и на экспорт. ЗПУ-2 Х:
ЗПУ - зарядно-подзарядное устройство;
2 - номер модификации;
Х - климатическое исполнение (У, Т) и категория размещения (3)
по ГОСТ 15150-69.
Условия эксплуатации
В закрытых помещениях. Температура окружающей среды от минус 40 до 40°С. Относительная влажность воздуха не более 80% при температуре 20°С. Окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию, не насыщенная токопроводящей пылью и водяными парами. Степень защиты IР21 по ГОСТ 14254-96. Группа механического исполнения М6 по ГОСТ 17516.1-90. Рабочее положение вертикальное. Допускается отклонение от рабочего положения не более 5° в любую сторону. Эксплуатация устройства должна производиться в соответствии с требованиями ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.11-75, а также действующих "Правил технической эксплуатации электроустановок потребителей" и "Правил техники безопасности при эксплуатации электроустановок потребителей". Пожаробезопасность устройства соответствует требованиям ГОСТ 12.1.004-91. Уровень звука не более 85 дБА по ГОСТ 12.1. 003-83. Устройство соответствует требованиям ТУ 16-536.082-83. ТУ 16.536.082-83
Технические характеристики
Номинальное напряжение трехфазной питающей сети, В, частотой, Гц: 50 - 380 60 - 220; 380 Параметры устройства в режиме заряда: диапазон регулирования выходного тока, А - 20-200 диапазон регулирования выходного напряжения, В - 110-210 мощность, кВт - 42 соs j - 0,51-0,86 Нестабильность выходного тока при колебаниях напряжения питающей сети +5% и изменении нагрузки в соответствии c режимом заряда, %, не более - +5 Параметры устройства в режиме подзаряда: номинальное выходное напряжение, В - 115 рабочий диапазон напряжений, В - 110-125 номинальный выходной ток, А, не более - 55 мощность, кВт - 6,3 КПД, % - 84 точность автоматической стабилизации выходного напряжения от среднего значения между максимальным и минимальным отклонением стабилизируемого напряжения от точки, выбранной в пределах рабочего диапазона, при колебании напряжения питающей сети + 5% и изменении тока нагрузки от 5 до 55 А, % - +4 внешняя характеристика устройства при кратковременных перегрузках до 200 А должна быть крутопадающая на глубину, В, не ниже - 75 Кратность допустимых перегрузок - 1,2Iном Время допустимых перегрузок, с - 30 Масса, кг, не более - 750 При выходе из строя автоматического стабилизатора в режиме подзаряда предусмотрена ручная подстройка. Показатели надежности: наработка на отказ единичного изделия 2 000 ч;
установленный ресурс 25 000 ч;
установленный срок службы 10 лет. Гарантийный срок устанавливается: для внутригосударственных поставок - 2,5 года со дня ввода устройства в эксплуатацию, но не более 3 лет со дня получения потребителем;
для поставок на экспорт - 2,5 года со дня ввода устройства в эксплуатацию, но не более 3 лет с момента проследования через государственную границу РФ.
Конструкция и принцип действия
Устройство выполнено в виде металлического шкафа двухстороннего обслуживания. Внутри шкафа размещены (сверху вниз): панель с реле, блоки с полупроводниковыми приборами, автоматический выключатель, съемный блок управления, панель с трансформаторами тока и предохранителями, трансформатор питания, контактор, панель с реле тока и переключателем с блокировкой режимов работы, панели с выходными и входными зажимами, сглаживающий дроссель, силовой трансформатор, панель с клеммными колодками систем управления и защиты. Амперметр, вольтметр, элементы сигнализации, ручки выключателя, переключателей, регуляторов тока и напряжения расположены на передней двери. Охлаждение устройства воздушное. Каждая дверь имеет блокировку, которая не позволяет включать устройство при открытых дверях. Кроме того, имеются лампы освещения, которые включаются блокировками дверей. Сверху шкафа установлено четыре рым-болта для транспортирования. Ввод питающих и вывод выходных кабелей предусмотрены снизу. Габаритные, установочные и присоединительные размеры устройства приведены на рисунке.

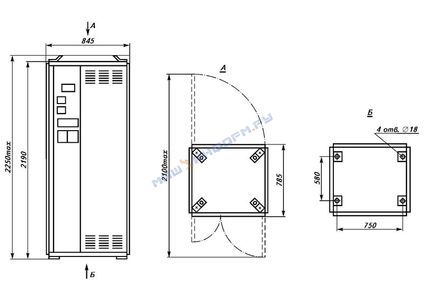

Габаритные, установочные и присоединительные размеры устройства ЗПУ-2 Устройство обеспечивает два режима работы: режим зарядки аккумуляторной батареи, при котором осуществляется автоматическая стабилизация тока заряда;
режим подзарядки аккумуляторной батареи, при котором осуществляется ручное регулирование напряжения или автоматическая стабилизация напряжения. Устройство состоит из силовой части, системы защиты, сигнализации и дистанционного управления; системы управления. В силовую часть входят: автоматический выключатель, контактор, трехфазный силовой трансформатор, переключатель режимов работы, предохранители, три трансформатора тока, трехфазный несимметричный мост на полупроводниковых приборах, дроссель. Первичная обмотка силового трансформатора может быть соединена как в "звезду", так и в "треугольник". Каждая вторичная обмотка имеет по отпайке. Для контроля выпрямленного тока и напряжения имеется амперметр и вольтметр. Устройство имеет защиты от: токов КЗ внутри ЗПУ, внешних коротких замыканий и перегрузок, внутренних коммутационных перенапряжений в силовых полупроводниковых приборах, понижения выходного напряжения в режиме подзаряда. Устройство оснащено сигнализацией режимов работы и открытия дверей. Дистанционное управление устройства осуществляется при помощи переключателя и реле. Система управления устройства состоит из системы управления тиристорами и пускорегулирующего устройства. Система управления тиристорами включает: импульсный усилитель, схему защиты от увеличения тока нагрузки в режиме работы "Заряд" при автоматической стабилизации тока, источник эталонного напряжения, промежуточный усилитель, блокинг-генератор. В пускорегулирующее устройство входят: галетный переключатель, кнопки "ПУСК" и "СТОП", переключатель режимов работы, концевые выключатели.
В комплект поставки входят: устройство; комплект ЗИП и эксплуатационная документация.
