Устройства зарядные переносные типа ПЗУ5М
Общие сведения
Устройства типа ПЗУ5М предназначены для автоматизированного заряда-разряда аккумуляторных батарей (АБ) переносных и подвижных средств связи. Могут размещаться в наземных транспортных средствах на колесном и гусеничном шасси и обеспечивают заряд-разряд АБ на стоянке и в условиях движения. Устройства обеспечивают заряд герметичных батарей типов: 10ЦНК-1Д; 10НКГ-0,65; 10НЛЦ-0,9; 10НКГЦ-1Д; 10НКМГ-1МД; 10НКГ-1;
10НКГЦ-1,8-1; 10НКГ-2; 10НКГЦ-3,5-1; 10НКГ-4; 10НКГ-6 или других с аналогичными габаритно-присоединительными размерами и негерметичных АБ типов 10НКП-10 и 2НКП-24М.
Структура условного обозначения
ПЗУ5М-Х:
ПЗУ - переносное зарядное устройство;
5 - номер модификации;
М - модернизированное;
Х - конструктивное исполнение: Р - двухканальное без сетевого
блока питания (2 канала по 3 А; при параллельной работе -
1 канал 6 А); К - четырехканальное с сетевым блоком питания
(4 канала по 3 А; при параллельной работе - 2 канала по 6 А
или 1 канал 12 А).
Условия эксплуатации
Атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм рт.ст.). Климатическое исполнение УХЛ и механические воздействия по группе 1.8 ГОСТ В 20.393. 04-76. Температура окружающего воздуха от минус 20 до 50°С. Относительная влажность воздуха 98% при температуре 25°С. Воздействие конденсированных осадков, инея и росы. Степень защиты IР32 по ГОСТ 14254-96. Рабочее положение вертикальное. Устройства соответствуют требованиям ИДАФ.435147.004 ТУ1. ИДАФ.435147.004 ТУ1
Технические характеристики
Основные параметры устройств приведены в табл. 1.
Таблица к рис. 20 и 21
| Тип | L, мм | Масса, кг, не более |
| СДЛК 0,4/150 | 224 | 0,15 |
| СДЛК 0,4/125; | 195,7 | 0,13 |
| СДЛК 0,4/75 | 136,3 | 0,1 |
Показатели надежности: средняя наработка на отказ, ч, не менее - 10 000
среднее время восстановления, ч, не более - 0,5
средний срок службы, хранения и эксплуатации, лет, не менее - 12
срок сохраняемости при хранении в упаковке предприятия-изготовителя, лет, не менее - 10 Устройства обеспечивают: ручную установку кодов режимов работы зарядно-разрядных каналов;
хранение кодов при выключенном питании;
заряд аккумуляторных батарей по одному из выбранных режимов: среднем (нормальном); коротком; сверхкоротком;
автоматический подзаряд аккумуляторных батарей;
автоматический дозаряд аккумуляторных батарей при напряжении ниже минимально допустимой нормы;
автоматический дозаряд аккумуляторных батарей до напряжения конца разряда и перевод их в режим заряда;
контроль напряжения на аккумуляторной батарее, зарядного (разрядного) тока и времени заряда (разряда) в процессе заряда (разряда) по любому из зарядно-разрядных каналов;
автоматическое прекращение заряда (разряда) аккумуляторной батареи, запоминание режима и отключение зарядно-разрядных цепей на время пропадания питающего напряжения, автоматическое включение прерванного режима после восстановления напряжения питания;
одновременную индикацию режима работы (заряд, разряд) по каждому зарядно-разрядному каналу;
индикацию аварийной ситуации (обрыв, короткое замыкание, неверная полярность подключения аккумуляторной батареи);
индикацию по выбранному зарядно-разрядному каналу условных кодов аккумуляторных батарей и режима работы;
индикацию по каждому зарядно-разрядному каналу о прекращении заряда по времени или напряжению;
диагностику и индикацию о неисправности по каждому из зарядно-разрядных каналов и устройства в целом;
электронную защиту зарядных цепей от внутренних и внешних КЗ;
защиту предохранителями цепи внешнего источника питания от внутренних КЗ по каждому зарядно-разрядному каналу и источнику питания собственных нужд изделия;
защиту от неправильного подключения заряжаемых аккумуляторных батарей и внешнего источника питания постоянного тока;
возвращение энергии разряда аккумуляторной батареи в цепь источника питания постоянного тока;
обмен энергией между зарядно-разрядными каналами при одновременном заряде и разряде батарей в любом сочетании;
автоматическое включение балласта и рассеивание мощности разряжаемых батарей при отсутствии поглощения мощности внешним источником питания постоянного тока;
автоматическое ограничение доразрядного тока и корректировку зарядного тока и сообщаемой емкости в функции температуры окружающей среды, измеренной с помощью электронного датчика температуры;
автоматический учет времени наработки. Устройства обеспечивают, непрерывную продолжительную работу. Сопротивление изоляции электрических цепей каждой составной части относительно корпуса должно быть не менее: 20 МОм - в нормальных климатических условиях по ГОСТ 15150-69;
5 МОм - в условиях воздействия верхнего значения температуры окружающей среды после установления теплового равновесия;
1 МОм - в условиях воздействия верхнего значения относительной влажности. Электрическая прочность изоляции электрических цепей составных частей должна выдерживать испытательное напряжение переменного тока частотой 50 Гц (амплитудное значение) в течение 1 мин;
1500 В - цепи с напряжением 220 В относительно корпуса и остальных цепей;
500 В - цепи с напряжением до 100 В относительно корпуса и остальных цепей. Уровень радиопомех, создаваемых работающим устройством, не превышает значений, указанных в "Общесоюзных нормах допускаемых индустриальных радиопомех", установленных ГОСТ В 2583-83 для группы 2.1.2. Гарантийный срок хранения - 6 лет со дня изготовления. Гарантийный срок - 3 года со дня ввода устройства в эксплуатацию в пределах срока хранения с общей наработкой в пределах срока эксплуатации не более 10 000 ч.
Конструктивно устройства выполнены в виде нескольких составных частей: блока зарядно-разрядного БЗР-Р (в ПЗУ5М-Р) или БЗР-К (в ПЗУ5М-К), рис. 1;
блока питания сетевого БПС (только в ПЗУ5М-К), рис. 2;
блока аккумуляторного БАК ДИАФ.563541. 002-01 (в ПЗУ5М-Р) или блоков БАК ДИАФ. 563541.002 (рис. 3) и БАК ДИАФ.563541.002-01 (в ПЗУ5М-К);
комплекта кабелей, заглушек и подставок.

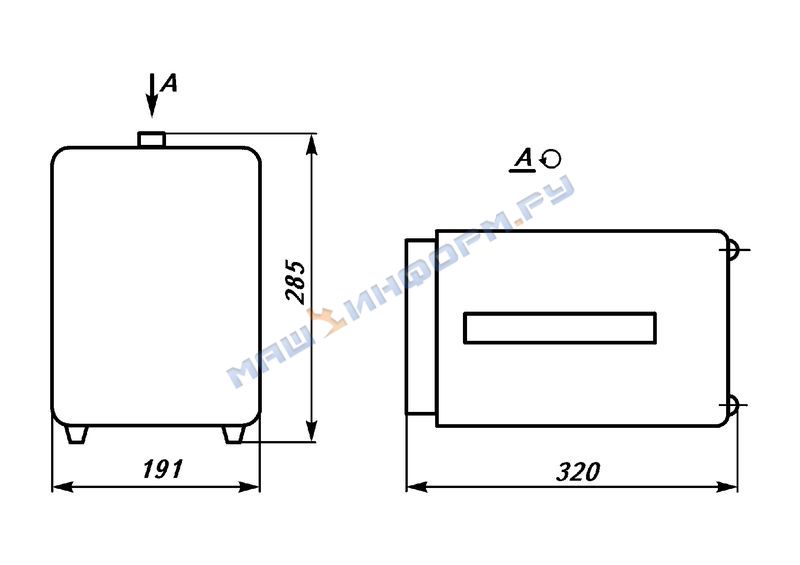

Общий вид и габаритные размеры блока зарядно-разрядного БЗР-К. Масса 9,8 кг
Общий вид и габаритные размеры блока питания сетевого БПС. Масса 5,5 кг

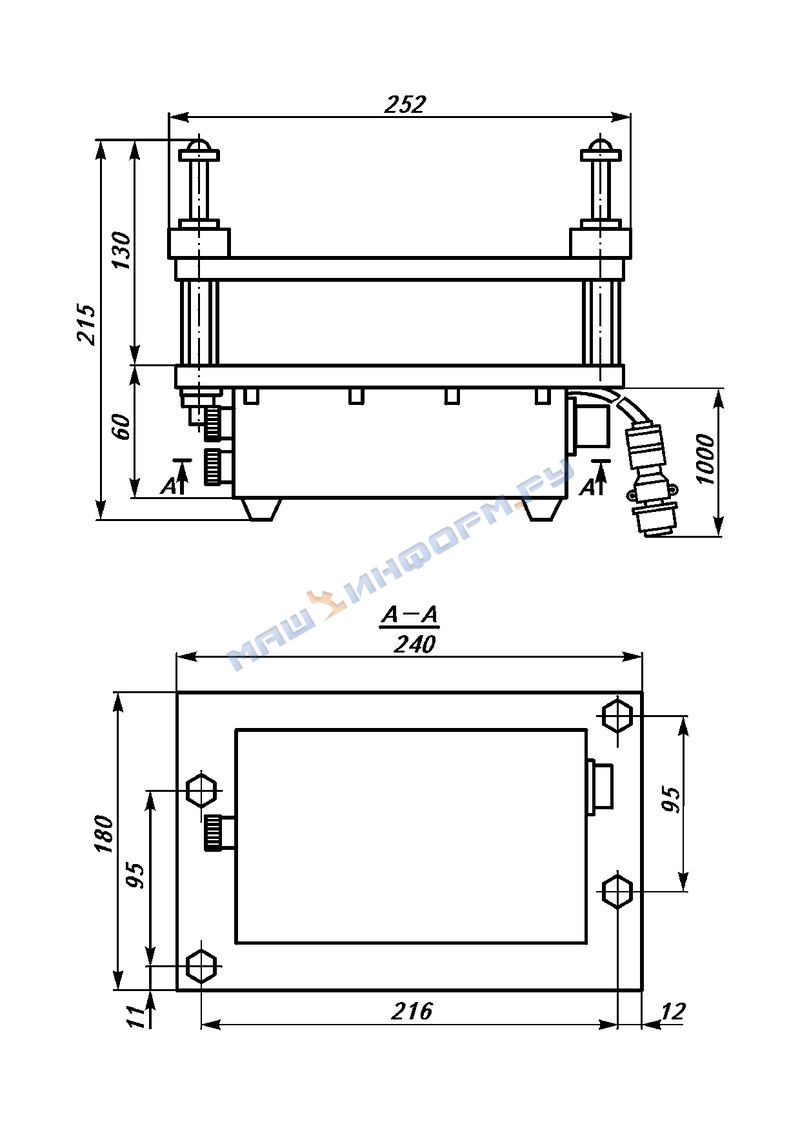

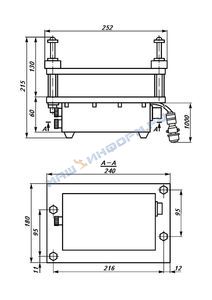

Общий вид, габаритные и установочные размеры блока аккумуляторного БАК ДИАФ.563541.002. Масса 2,1 кг Составные части устройств взаимозаменяемые и не требуют подстройки при замене и в процессе эксплуатации. Конструкция составных частей устройств предусматривает крепление внутри транспортных средств блоков БЗР-Р и БЗР-К с помощью подставки, блока БАК- с помощью элементов конструкции. Комплект поставки устройств приведен в табл. 2.
Таблица 2
| Состав комплекта поставок | Количество для типоисполнений | ||
| Наименование | Обозначение | ПЗУ5М-Р | ПЗУ5М-К |
| Блок зарядно-разрядный БЗР-Р | ДИАФ.435151.002 | 1 | – |
| Блок зарядно-разрядный БЗР-К | ДИАФ.435151.001 | – | 1 |
| Блок питания сетевой БПС | ДИАФ.436237.001 | – | 1 |
| Блок аккумуляторный БАК | ДИАФ.563541.002 | – | 1 |
| Блок аккумуляторный БАК | ДИАФ.563541.002-01 | 1 | 1 |
| Табличка | ДИАФ.754342.045 | 1 | 1 |
| Кабель питания сетевой | ДИАФ.685621.042 | – | 1 |
| Кабель питания | ДИАФ.685631.040 | 1 | 1 |
| Комплект вспомогательного оборудования в том числе: | ДИАФ.305653.032 | – | 1 |
| ДИАФ.305653.031 | 1 | 1 | |
| подставка | ДИАФ.301318.016 | 2 | 4 |
| подставка | ДИАФ.301318.019 | 2 | 4 |
| подставка | ДИАФ.301318.020 | 2 | 4 |
| подставка | ДИАФ.301318.021 | 2 | 4 |
| заглушка №1 | ДИАФ.434424.014 | 1 | 2 |
| заглушка №2 | ДИАФ.434424.014-01 | 1 | 2 |
| заглушка №3 | ДИАФ.434424.014-02 | 1 | 2 |
| кабель-перемычка | ДИАФ.685631.041 | – | 1 |
| кабель для подключения негерметичной батареи | ДИАФ.685631.042 | 1 | 2 |
| Подставка | ДИАФ.301318.022 | 1 | 1 |
| Подставка | ДИАФ.301318.023 | 1 | 2 |
| Вилка 2РТТ20Б4Ш6В | ГЕО.364120 ТУ | 1 | 1 |
| Комплект ЗИП одиночный согласно ведомости ИДАФ.435147.004-01 ЗИ | – | 1 | 1 |
| Комплект эксплуатационной документации согласно паспорту ИДАФ.435147.004-01 ПС | – | 1 | – |
| Комплект эксплуатационной документации согласно паспорту ИДАФ.435147.004-02 ПС | – | – | 1 |
