Агрегаты выпрямительные ВАКЗС-295-330 и ВАКЗС-500-330
Общие сведения
Агрегаты выпрямительные ВАКЗС-295 и ВАКЗС-500-330 предназначены для преобразования трехфазного переменного тока в постоянный и применяются для заряда аккумуляторных батарей и питания потребителей постоянным током в условиях умеренно-холодного морского климата. ВАКЗС-Х-330:
ВА - выпрямительный агрегат;
К - кремниевый;
З - зарядный;
С - силовой;
Х - номинальная выходная мощность, кВт (295; 500);
330 - номинальное выходное напряжение, В.
Условия эксплуатации
Атмосферное давление от 93 до 133 кПа (от 700 до 1000 мм рт.ст.). Температура окружающей среды от 1 до 40°С. Агрегат ВАКЗС-295-330 допускает работу эпизодически (5 периодов за год по 2 ч каждый) при температуре окружающей среды 60°С. Относительная влажность воздуха до 98% при температуре 25°С. Длительные вибрации. Ударные сотрясения. Наклоны до 45° и качка с амплитудой + 45°С с периодом до 16 с. Воздействие капель, падающих под углом 45° к горизонту с интенсивностью 0,4 мм/мин. Агрегаты соответствуют требованиям ТУ 16-729. 222-79. ТУ 16-729.222-79
Технические характеристики
Типы и основные параметры агрегатов приведены в таблице.
Таблица
| Наименование параметра | Значение параметра для агрегатов типов | |
| ВАКЗС-295-330 | ВАКЗС-500-330 | |
| Питающая сеть | 380 | |
| Частота, Гц | 50 | |
| Число фаз | 3 | |
| Линейный ток, А, не более | 605 | 1000 |
| Потребляемая мощность, кВ·А, не более | 400 | 642 |
| Номинальное выходное напряжение, В | 330 | |
| Номинальный выходной ток, А | 895 | 1500 |
| Диапазон изменения выходного напряжения в зарядном режиме, В, на ступенях: | ||
| 1 | 190–330 | |
| 2 | 230–330 | 190–330 |
| 3 | 240–330 | |
| Диапазон изменения выходного тока в зарядном режиме, А, на ступенях: | ||
| 1 | 650–895 | 700–1500 |
| 2 | 300–650 | 350–800 |
| 3 | 100–300 | 275–400 |
| Установившееся отклонение выходного тока в зарядном режиме, %, не более | ±7 | |
| Коэффициент пульсации выходного тока в зарядном режиме, %, не более | 100 | 30 |
| Диапазон регулирования уставки напряжения в силовом режиме, В | 230–320 | 230–330 |
| Диапазон изменения выходного тока в силовом режиме, А | 45–895 | 75–1500 |
| Установившееся отклонение выходного напряжения в силовом режиме, %, не более | ±5 | |
| Коэффициент пульсации выходного напряжения в силовом режиме, %, не более | – | 90 |
| Номинальная выходная мощность, кВт | 295 | 500 |
| Коэффициент мощности в номинальном режиме, не менее | 0,83 | 0,82 |
| КПД в номинальном режиме, %, не менее | 88 | 95 |
| Масса, кг | 1900±100 | 4570±230 |
полный 90%-ный ресурс 25 000 ч (ВАКЗС-295-330) и 30 000 ч (ВАКЗС-500-330);
средний срок службы до среднего ремонта 6 лет;
полный 90%-ный срок службы 10 лет;
вероятность безотказной работы за 3000 ч не менее 0,94. Установившееся отклонение выходного тока в зарядном режиме и выходного напряжения в силовом режиме агрегата ВАКЗС-295-330 обеспечивается при одновременном изменении: напряжения питающей сети от 380 до 400 В;
частоты питающей сети от - 2,5 до +2,5% номинального значения;
выходного напряжения в зарядном режиме и выходного тока в силовом режиме от минимального до максимального значений;
температуры окружающей среды от 1 до 60°С. При напряжении сети 360 В в силовом режиме агрегата ВАКЗС-295-330 допускается отклонение выпрямленного напряжения от номинального значения до минус 7%, а в зарядном режиме, при напряжении на выходе 330 В, ток первой и второй ступеней снижается до 340 В. Установившееся отклонение выходного тока в зарядном режиме и выходного напряжения в силовом режиме агрегата ВАКЗС-500-330 обеспечивается при одновременном изменении: напряжения и частоты питающей сети соответственно -5 до +5% и от -2,5% до +2,5% номинального значения;
выходного напряжения в зарядном режиме и выходного тока в силовом режиме от минимального до максимального значения;
температуры окружающего воздуха от 1 до 40°С. Агрегат ВАКЗС-500-330 обеспечивает подзарядку аккумуляторных батарей стабилизированным напряжением, регулируемым в диапазоне от 230 до 330 В. При этом отклонение выходного напряжения при изменении выходного тока от 75 до 400 А - + 5%, а при изменении выходного тока от 400 до 500 А - + 2%. Сопротивление изоляции электрических цепей агрегатов относительно корпуса и других цепей, электрически не связанных между собой, и при отключенных помехозащитных конденсаторах не менее: 50 МОм* - в нормальных климатических условиях (в холодном состоянии);
10 МОм - при температуре окружающей среды 40°С после работы в номинальном режиме;
1 МОм - при воздействии повышенной влажности в течение 5 сут;
0,5 МОм - при воздействии повышенной влажности в течение 20 сут. * С подключенными помехозащитными конденсаторами 1 МОм. Электрическая изоляция токоведущих частей агрегатов, фильтров и пультов дистанционного управления относительно корпуса и других цепей, электрически не связанных между собой, в выключенном состоянии должна выдерживать без пробоя и поверхностного перекрытия в течение 1 мин воздействие испытательного напряжения (действующее значение) частотой 50 Гц для цепей с номинальным напряжением: до 27 В - 500 В;
от 27 до 133 В - 1500 В;
от 133 до 400 В - 2000 В. При повышенной влажности испытательное напряжение должно составлять 60% от указанного выше. Агрегаты надежно работают в следующих условиях: повторно-кратковременных отклонениях напряжения и частоты питающей сети соответственно от -13 до +8% и от -5 до +4% номинального значения;
кратковременных отклонениях напряжения и частоты питающей сети от -25 до +13%. При этом значения установившихся отклонений выходных параметров от номинального значения не нормируются. Агрегаты допускают сверхтоки в силовом режиме, равные 1,1Iном, в течение 20 мин. Агрегаты ВАКЗС-215-330 в зарядном режиме допускают параллельную работу без устройства параллельной работы в режимах, оговоренных в таблице, а в силовом режиме - при соединении связей между двумя агрегатами в соответствии со схемой внешних соединений. Наибольший разбаланс токов при номинальной нагрузке должен быть не более 8%, при этом выходной ток любого из агрегатов не должен превышать номинального значения. Минимальная нагрузка параллельно работающих агрегатов не должна быть меньше номинального тока одного агрегата. При параллельной работе двух или трех агрегатов ВАКЗС-500-330 регулирование выходных параметров в диапазонах, оговоренных в таблице, производится с одного из агрегатов при местном управлении, либо с одного из пультов дистанционного управления (ПДУ) при дистанционном управлении. Суммарная нагрузка на 2 агрегата должна быть не более 2800 А (на три агрегата - не более 4200 А), наибольшая нагрузка на один агрегат при параллельной работе должна быть не более 1500 А. Разбаланс между параллельно работающими агрегатами должен быть не более 150 А. Гарантийный срок эксплуатации - 5 лет со дня ввода агрегатов в эксплуатацию. Гарантийный срок хранения - 3 года со дня изготовления агрегатов.
Агрегаты (рис. 1 и 2) выполнены в виде шкафа, обеспечивающего обслуживание с передней и боковых сторон, имеющего щиты, с расположенными на них приборами, закрытого сверху и с боков съемными щитами, а снизу сетками. Остовом шкафа является сварной каркас из угловой стали. Для ввода кабелей в сетках предусмотрены отверстия. Кабели на вводе в агрегаты крепятся скобами. Выводы для подсоединения кабелей расположены внизу с передней стороны шкафа.

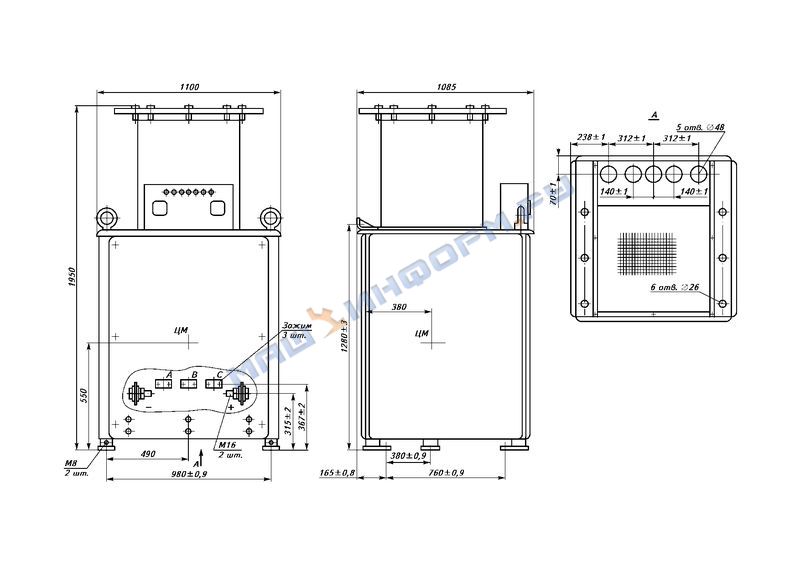

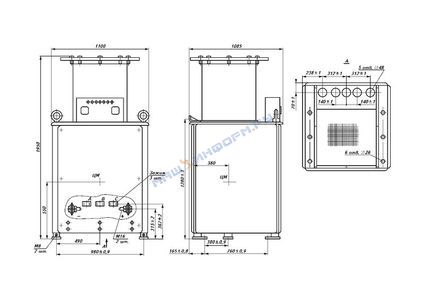

Общий вид, габаритные, установочные и присоединительные размеры агрегата ВАКЗС-295-330

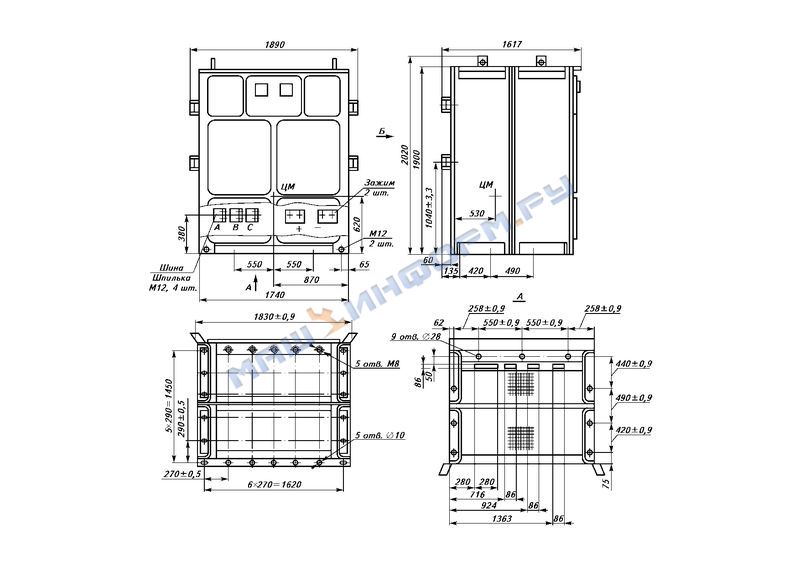

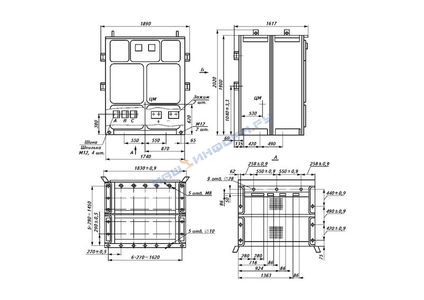

Общий вид, габаритные, установочные и присоединительные размеры агрегата ВАКЗС-500-330 Сигнальная аппаратура, переключающие и регулирующие устройства, необходимые для изменения режима работы и пуска агрегатов, выведены на лицевую сторону агрегатов. Для контроля выходных параметров в агрегатах имеются амперметр и вольтметр класса точности не ниже 2,5, расположенные на лицевой стороне шкафа. Агрегаты имеют индикатор, сигнализирующий о включенном состоянии агрегата. Агрегат ВАКЗС- 295-330 снабжен также световой сигнализацией о выходе из строя одного из последовательно включенных диодах. Агрегаты имеют пульт дистанционного управления (рис. 3 и 4) подключаемого к агрегатам с помощью разъема.

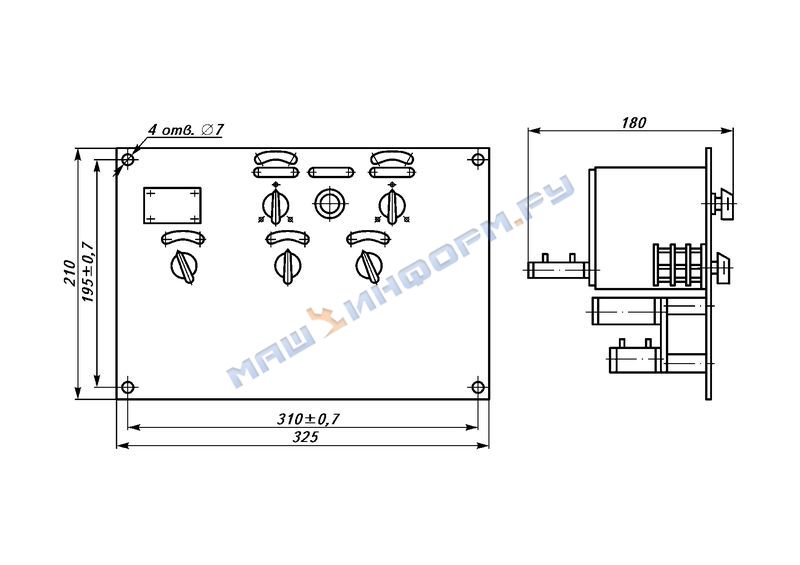

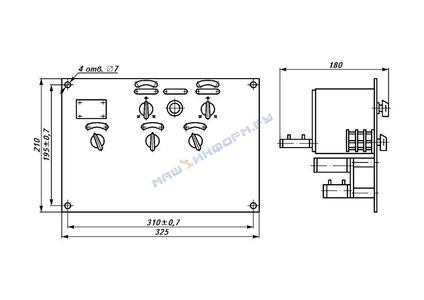

Общий вид, габаритные, установочные и присоединительные размеры пульта дистанционного управления агрегата ВАКЗС-295-330. Масса не более 5 кг

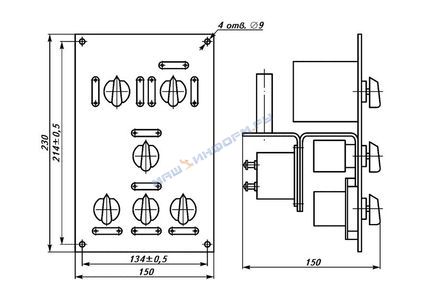

Общий вид, габаритные, установочные и присоединительные размеры пульта дистанционного управления агрегата ВАКЗС-500-330. Масса не более 5 кг Пульты дистанционного управления выполнены в виде панели, встраиваемой в оборудование заказчика, и осуществляется ступенчатое и плавное регулирование зарядного тока, а также изменяет значение стабилизируемого напряжения при работе в силовом режиме. ПДУ агрегата ВКЗС-500-330 имеет сигнализацию о включении и выключении агрегата и позволяет соединять системы автоматического управления двух или трех агрегатов при параллельной работе для возможности регулирования их выходных параметров с одного из ПДУ. Агрегат ВКЗС-500-330 имеет возможность подключения кабеля от пульта управления заказчика для включения и отключения агрегата кнопочными выключателями или реле. При местном управлении агрегатом ВАКЗС-500-330 элементами, расположенными на его лицевой стороне, возможно проведение операций, аналогичных управлению с ПДУ, а также включение и отключение агрегата. Агрегаты имеют принудительное воздушное охлаждение, осуществляемое с помощью вентиляторов, входящих в состав агрегата (ВАКЗС-295-330), или от системы вентиляции заказчика (ВАКЗС-500-330). В агрегатах предусмотрена защита от КЗ, коммутационных перенапряжений, и от недопустимых сверхтоков. Защита агрегатов от исчезновения потока охлаждающего воздуха осуществляется с помощью реле. В агрегате ВАКЗС-500-330 для подавления радиопомех применяются выносные входной и выходной фильтры (рис. 5 и 6).

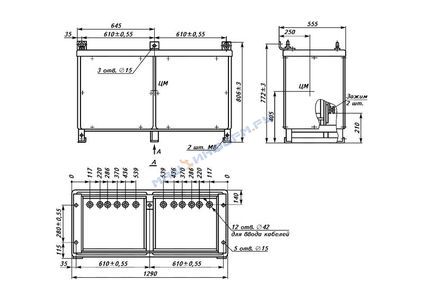

Общий вид, габаритные, установочные и присоединительные размеры входного фильтра агрегата ВАКЗС-500-330: 1 - места ввода кабелей Масса (260+13) кг

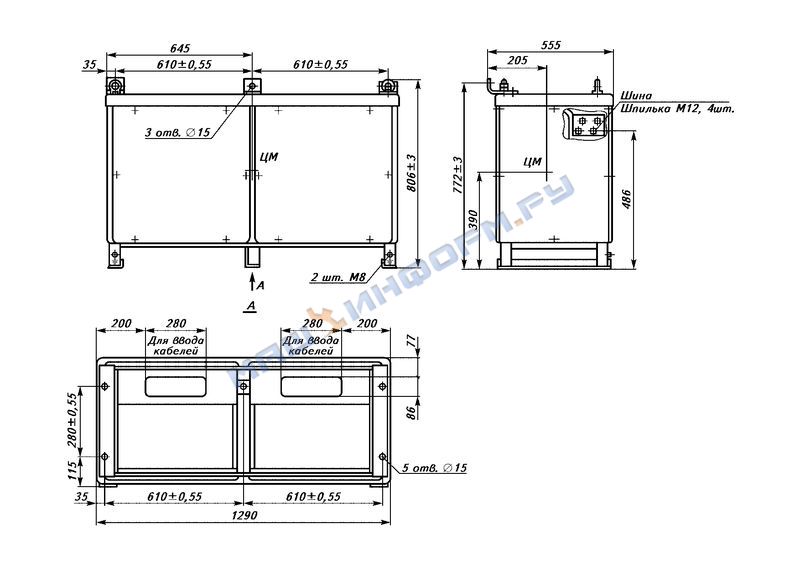

Общий вид, габаритные, установочные и присоединительные размеры выходного фильтра агрегата ВАКЗС-500-330. Масса (299+15) кг Для транспортировки агрегаты имеют рым-болты или специальные скобы.
В комплект поставки входят: выпрямительный агрегат, комплект одиночного ЗИП, пульт дистанционного управления, техническое описание и инструкция по эксплуатации, формуляр. Входной и выходной фильтры в комплект поставки не входят и поставляются отдельно при оговаривании в заказе. Поставка группового и ремонтного комплектов ЗИП осуществляется по отдельному договору из расчета: 1 компл. группового ЗИП на 10 агрегатов и 1 компл. ремонтного ЗИП на 5 агрегатов.
