Агрегаты выпрямительные ВАКЗ-1-40, ВАКЗ-1-40М И ВАКЗ-6,5-320М
Общие сведения
Агрегаты выпрямительные ВАКЗ-1-40, ВАКЗ-1-40М и ВАКЗ-6,5-320М предназначены для преобразования трехфазного переменного тока в постоянный и применяются для зарядки аккумуляторных батарей в условиях умеренно-холодного морского климата.
Структура условного обозначения
ВАКЗ-Х-ХХ:
ВА - выпрямительный агрегат;
К - на кремниевых диодах;
З - зарядный;
Х - номинальная выходная мощность, кВ (1; 6,5);
Х - номинальное выходное напряжение, В (40; 320);
Х - исполнение (М - специальное; отсутствие буквы - без
учета специальных требований).
Условия эксплуатации
Атмосферное давление от 93 до 133 кПа (от 700 до 1000 мм рт.ст.) и при кратковременном превышении давления воздуха в помещении до 196 кПа (1470 мм рт. ст.). Температура окружающей среды от 1 до 40°С. Относительная влажность воздуха до 98% при температуре 25°С. Длительные наклоны до 15° и качка с амплитудой + 45° и периодом до 16 с. Агрегаты соответствуют требованиям ТУ 16-729.224-79. ТУ 16-729.224-79
Технические характеристики
Типы и основные параметры агрегатов приведены в табл. 1 и 2.
Таблица 1
| Наименование параметра | Значение параметра для агрегатов типов ВАКЗ-1-40 и ВАКЗ-1-40М |
| Питающая сеть | 380; 220 50 3 |
| Линейный ток, А, при напряжении сети, В, не более: | 2,75 4,75 |
| Потребляемая мощность в режиме: выходной ток 25 А и выходное напряжение 40 В, кВ·А, не более | 1,8 |
| Выходной (стабилизированный) ток, А | 3–25 |
| Выходное напряжение, В | 12–40 |
| Выходная мощность в режиме: выходной ток 25 А и выходное напряжение 40 В, кВт, не более | 1 |
| Установившееся отклонение выходного постоянного тока, % | ±10 |
| Коэффициент мощности в режиме: выходной ток 25 А и выходное напряжение 40 В, не менее | 0,72 |
| КПД в режиме: выходной ток 25 А, и выходное напряжение 40 В, %, не менее | 80 |
| Масса, кг | 68±5 |
Таблица 2
| Наименование параметра | Значение параметра для агрегата типа ВАКЗ-6,5-320М |
| Питающая сеть | 380 50 3 |
| Линейный ток, А, не более | 14,5 |
| Число каналов | 2 |
| Потребляемая мощность в режиме: выходной ток 15 А и выходное напряжение 220 В при одновременной работе двух каналов, кВ·А, | 9,5 |
| Выходной (стабилизированный) ток, А, в режимах: | 20 15 15 10 |
| Выходное напряжение, В, в режимах: | 110–145 170–220 110–145 290–320 |
| Выходная мощность в режиме: выходной ток 15 А и выходное напряжение 220 В при одновременной работе двух каналов, кВт, не менее | 6,6 |
| Установившееся отклонение выходного постоянного тока, % | ±7 |
| Коэффициент мощности в режиме: выходной ток 15 А и выходное напряжение 220 В при одновременной работе двух каналов, не менее | 0,77 |
| КПД в режиме: выходной ток 15 А и выходное напряжение 220 В при одновременной работе двух каналов, %, не менее | 71 |
| Масса, кг | 168±8 |
90%-ый полный ресурс 25 000 ч;
средний срок службы до среднего ремонта 6 лет;
90%-ый полный срок службы 10 лет;
вероятность безотказной работы за 3000 ч для агрегатов ВАКЗ-1-40 и ВАКЗ-1-40М - не менее 0,96, для агрегата ВАКЗ-6,5-320М - не менее 0,94. Выходные параметры агрегатов, приведенные в табл. 1 и 2, обеспечиваются: при изменениях: напряжения питающей сети + 5% номинального значения - для агрегатов ВАКЗ-1-40, ВАКЗ-1-40М и + 2,5% - для агрегата ВАКЗ-6,5-320М;
частоты питающей сети от 48 до 51 Гц;
после хранения и транспортирования в нерабочем состоянии при температуре окружающей среды минус 50°С. Установившееся отклонение выходного постоянного тока от заданного значения обеспечивается при изменении выходного напряжения от 12 до 40 В - для агрегатов ВАКЗ-1-40 и ВАКЗ-1-40М и в пределах диапазона напряжений соответствующего режима - для агрегата ВАКЗ-6,5-320М. Сопротивление изоляции электрических цепей агрегатов, не имеющих электрической связи между собой, относительно друг друга и раздельно относительно корпуса при отключенных помехозащитных конденсаторах не менее: 50 МОм* - в нормальных климатических условиях (в холодном состоянии);
10 МОм - при верхнем значении температуры окружающей среды после работы в номинальном режиме;
1 МОм - при воздействии повышенной влажности в течение 5 сут;
0,5 МОм - при воздействии повышенной влажности в течение 20 сут. * С подключенными помехозащитными конденсаторами не менее 1 МОм. Электрическая изоляция токоведущих цепей агрегатов, не имеющих электрической связи между собой, относительно друг друга и раздельно относительно корпуса в выключенном состоянии агрегатов при отключенных помехозащитных конденсаторах, должна выдерживать без пробоя и поверхностного перекрытия в течение 1 мин воздействие испытательного напряжения (действующее значение) частотой тока 50 Гц для цепей с номинальным напряжением: до 27 В - 500 В;
от 27 до 133 В - 1500 В;
от 133 до 400 В - 2000 В. При повышенной влажности испытательное напряжение должно составлять 1/3 от указанного выше. Агрегаты допускают эпизодическую работу (до 5 периодов за год, по 2 ч каждый) при температуре окружающей среды 60°С, при этом агрегат ВАКЗ-6,5-320М допускает работу в режимах 2 и 3, агрегаты ВАКЗ-1-40 и ВАКЗ-1-40М - при токе нагрузке не более 20 А. Агрегат ВАКЗ-6,5-320М обеспечивает любой режим работы каждым каналом, а также одновременную работу обоих каналов в любом режиме. Гарантийный срок эксплуатации - 5 лет со дня ввода агрегатов в эксплуатацию. Гарантийный срок хранения - 3 года со дня изготовления агрегатов.
Агрегаты (рис. 1 и 2) выполнены в виде шкафа, закрытого с боков и сверху щитами. Лицевой щит с расположенными на нем электроизмерительными приборами, коммутационной и сигнальной аппаратурой выполнен открывающимся.

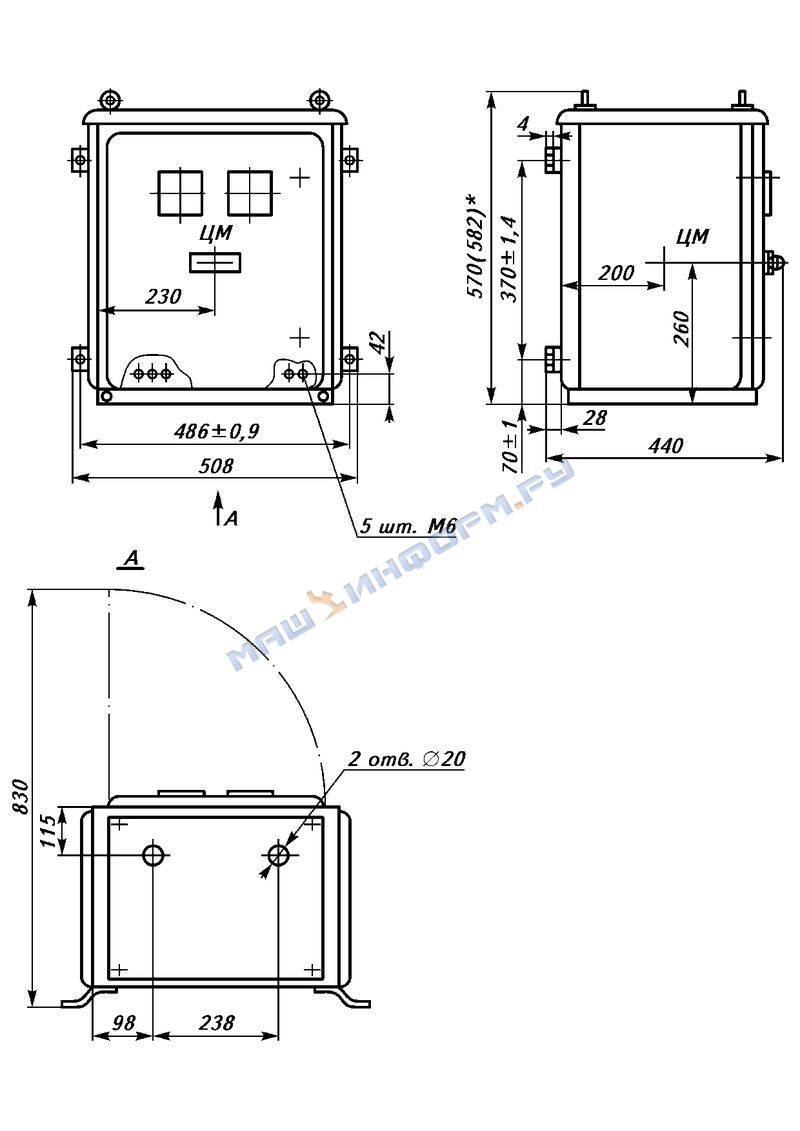

Общий вид, габаритные, установочные и присоединительные размеры агрегатов ВАКЗ-1-40, ВАКЗ-1-40М * 570 мм - с рым-болтами, 582 мм - с грузовыми скобами.
Общий вид, габаритные, установочные и присоединительные размеры агрегата ВАКЗ-6,5-320М Выводы для подсоединения кабелей нагрузки и питающей сети расположены внизу с лицевой стороны агрегатов. Для ввода кабелей в сетках предусмотрены отверстия. Кабели на вводе в агрегаты крепятся скобами. Исполнение корпуса агрегатов каплезащищенное. Охлаждение агрегатов естественное воздушное. В агрегатах предусмотрена световая сигнализация включенного состояния. Управление агрегата местное с передней стороны. Агрегаты имеют защиту от токов КЗ, которая осуществляется плавкими предохранителями, установленными со стороны сети. Для транспортировки агрегаты снабжены рым-болтами или грузовыми скобами.
В комплект поставки входят: выпрямительный агрегат, комплект одиночного ЗИП, техническое описание и инструкция по эксплуатации, формуляр. Поставка комплектов группового и ремонтного ЗИП осуществляется по отдельному договору из расчета: один комплект группового ЗИП на 10 агрегатов и один комплект ремонтного ЗИП на 5 агрегатов.
