Агрегаты выпрямительные типа ВАЗП
Общие сведения
Выпрямительные агрегаты типа ВАЗП предназначены для зарядки кислотных аккумуляторных батарей (АБ), параллельной работы с аккумуляторными батареями на нагрузку и формовки отдельных аккумуляторных банок. Изготовляются для внутригосударственных поставок и на экспорт.
Структура условного обозначения
ВАЗП-Х-Х УХЛ4-Х:
ВА - выпрямительный агрегат;
З - зарядный;
П - подзарядный;
Х - номинальное выходное напряжение, В (260; 380/260);
Х - номинальный выходной ток, А (40/80; 80);
УХЛ4 - климатическое исполнение и категория размещения по ГОСТ
15150-69;
Х - исполнение (1 - без сглаживающих фильтров;
2 - с индуктивно-емкостным сглаживающим фильтром;
3 - с двумя независимыми каналами:
1-й канал - для подзаряда основных аккумуляторных
батарей малыми пульсациями напряжения, а также для заряда
и разряда АБ с передачей электроэнергии в сеть переменного
тока;
2-й канал - для подзаряда дополнительных "хвостовых"
элементов и формовки отдельных аккумуляторных банок.
Условия эксплуатации
В местах, исключающих вибрации от внешних источников. Номинальные значения климатических факторов внешней среды по ГОСТ 15150-69 в соответствии с климатическим исполнением и категорией размещения. Атмосфера типа II по ГОСТ 15150-69. Степень защиты IР20 по ГОСТ 14254-96. Эксплуатация агрегатов должна осуществляться в соответствии с требованиями действующих "Правил устройства электроустановок", "Правил техники безопасности при эксплуатации электроустановок потребителей" и "Правил техники безопасности при эксплуатации электроустановок электрических станций и подстанций". Осмотр, чистка и ремонт агрегатов должны производиться при полном снятии напряжения с агрегата и конденсаторов защиты сети от радиопомех. Агрегаты соответствуют требованиям ТУ 16-87 ИЕАЛ 435.311.096 ТУ. ТУ 16-87 ИЕАЛ.435.311.096 ТУ
Технические характеристики
Агрегат является регулируемым источником стабилизированного напряжения. Изменением положения переключателя и перемычки на силовом трансформаторе в агрегатах исполнений 1 и 2 можно выбирать любой из трех режимов работы: режим I, режим II и режим III. Значение выходного напряжения плавно регулируется при помощи резистора, установленного в агрегате, в пределах: режим I - от 0 до 380 В, режим II - от 0 до 260 В, режим III - от 0 до 8 В. При этом агрегат в режимах I и II автоматически поддерживает постоянство выпрямленного напряжения с точностью + 1%: в режиме I - в диапазоне напряжений от 260 до 380 В при изменении тока нагрузки от 4 до 40 А, в режиме II - в диапазоне напряжений от 220 до 260 В при изменении тока нагрузки от 4 до 80 А, в режиме III - точность стабилизации не нормируется. Агрегаты исполнения 3 имеют два изолированных канала выходного напряжения: канал 1 и канал 2. Канал 1 имеет три режима работы: "Стабилизация напряжения", "Стабилизация тока" и "Инвертирование". В режиме "Стабилизация напряжения" выходное напряжение плавно регулируется с помощью резистора, в пределах от 0 до 260 В, при этом агрегат поддерживает постоянство выпрямленного напряжения в диапазоне от 220 до 260 В с точностью + 1% при изменении тока нагрузки от 4 до 80 А. В режиме "Стабилизация тока" ток нагрузки плавно регулируется от 0 до 80 А с помощью резистора, при этом агрегат поддерживает постоянство выпрямленного тока с точностью + 3% в диапазоне от 20 до 80 А при изменении напряжения на нагрузки от 260 до 130 В. В режиме "Инвертирование" (предварительно переключатель, установленный внутри шкафа, переключается в положение "Разряд батарей") агрегат обеспечивает разряд аккумуляторной батареи с рекуперацией энергии в сеть переменного тока. Ток разряда регулируется резистором. Агрегат поддерживает постоянство тока разряда с точностью + 3% в диапазоне токов от 20 до 80 А. Канал 2 имеет два режима работы: в режиме I - выходное напряжение плавно регулируется с помощью резистора R2, установленного на двери агрегата, в пределах от 0 до 100 В, при этом агрегат поддерживает постоянство выпрямленного напряжения с точностью + 1% в диапазоне от 50 до 100 В при изменении тока нагрузки от 4 до 50 А; в режиме II - выходное напряжение плавно регулируется в пределах от 0 до 8 В при изменении тока нагрузки от 4 до 50 А. Точность стабилизации в режиме II не нормируется. Переключение режимов в канале 2 осуществляется с помощью перемычки, установленной на силовом трансформаторе. Выходные параметры агрегатов обеспечиваются при изменении напряжения сети в пределах от -5 до +10% Uном. Коэффициент пульсаций выходного напряжения агрегатов исполнения 2 в режиме II и в канале 1 агрегатов исполнения 3 в режиме "Стабилизация напряжения" не превышает 2% при работе на активную нагрузку. Внешняя характеристика агрегатов (в канале 1 агрегатов исполнения 3 в режиме "Стабилизация напряжения") при перегрузках (1,05-1,15)Iном - крутопадающая на глубину не менее 50% Uном. Агрегаты исполнений 1 и 2 и канал 1 агрегата исполнения 3 имеют индикацию следующих сигналов: наличие и отсутствие питания автоматики, стабилизация напряжения, стабилизация тока, перегрузка 1,25Iном, отсутствие фазы, отсутствие импульсов управления, а также индикацию на цифровом табло значений напряжения и тока на выходе агрегата. Агрегаты допускают параллельную работу на общую нагрузку с агрегатом того же исполнения. Агрегаты снабжены узлом, обеспечивающим при включении плавное нарастание выходного напряжения до уровня уставки. Уставка напряжения (и тока в агрегатах исполнения 3) производится резистором с повышенной разрешающей способностью, что позволяет установить напряжение (и ток) с высокой точностью. По желанию заказчика могут быть изготовлены агрегаты для работы от питающей сети со следующими параметрами (напряжением, частотой): 380 В, 50 Гц; 380 В, 60 Гц; 400 В, 50 Гц; 415 В, 50 Гц; 440 В, 60 Гц;
220 В, 50 Гц; 220 В, 60 Гц. Основные технические характеристики агрегатов приведены в таблице.
Таблица
| Наименование параметра | Значение параметра для агрегатов типоисполнений | ||||||||||||||
| ВАЗП-26080-УХЛ4.1 | ВАЗП-26080-УХЛ4.2 | ВАЗП-380/260-40/80-УХЛ4.1 | ВАЗП-380/260-40/80-УХЛ4.2 | ВАЗП-380/260-40/80-УХЛ4.3 | |||||||||||
| Режим работы | |||||||||||||||
| II | III | II | III | I | II | III | I | II | III | Канал 1 | Канал 2 | ||||
| II | III | ||||||||||||||
| Номинальное входное напряжение, В | 380; 220 | ||||||||||||||
| Частота входного напряжения, Гц | 50±1 | ||||||||||||||
| Число фаз | 3 | ||||||||||||||
| Номинальное выходное напряжение, В | 260 | 8 | 260 | 8 | 380 | 260 | 8 | 380 | 260 | 8 | 260 | 100 | 8 | ||
| Номинальный выходной ток, А | 80 | 40 | 80 | 40 | 40 | 80 | 40 | 40 | 80 | 40 | 80 | 50 | 50 | ||
| Номинальная выходная частота тока, Гц | 20,8 | 0,32 | 20,8 | 0,32 | 15,2 | 20,8 | 0,32 | 15,2 | 20,8 | 0,32 | 20,8 | 5 | 0,4 | ||
| Диапазон регулирования выходного напряжения, В | 0–260 | 0–8 | 0–260 | 0–8 | 0–380 | 0–260 | 0–8 | 0–380 | 0–260 | 0–8 | 0–260 | 0–100 | 0,8 | ||
| Диапазон стабилизации напряжения, В, с точностью ±1% при изменении тока нагрузки, А | 220–260 4–80 | – | 220–260 4–80 | – | 260–380 4–40 | 220–260 4–80 | – | 260–380 4–40 | 220–260 4–80 | – | 220–260 4–80 | 50–100 4–50 | – | ||
| Диапазон стабилизации тока, А, с точностью ±3% при изменении выходного напряжения от 220 до 260 В | – | 20–80 | – | ||||||||||||
| Диапазон ограничения тока (при снижении напряжения до 50% от уставки), А | 84–96 | – | 84–96 | – | – | 84–96 | – | – | 84–96 | – | 84–96 | 52,5–60 | – | ||
| КПД, %, не менее | 92 | ||||||||||||||
| Коэффициент мощности, не менее | 0,86 | 0,8 | |||||||||||||
| Общий уровень интенсивности шума, дБ, не более | 80 | ||||||||||||||
| Сопротивление электрической изоляции, МОм: | 5 0,5 | ||||||||||||||
| Время срабатывания защиты от сверхтоков 1,25Iном, с, | 0,03 | ||||||||||||||
| Перегрузка в течение 10 мин цикличностью 1 раз в час, % | 110 | ||||||||||||||
| Масса, кг, не более | 280 | 324 | 290 | 334 | 400 | ||||||||||
Основу конструкции агрегата составляет внутренняя П-образная рама из гнутого перфорированного швеллера, которая устанавливается во внешнем разборном шкафу. Шкаф состоит из двух боковых рам, скрепленных верхним и нижним обрамлением, боковых и заднего щитов и передней двери. На двери шкафа агрегатов исполнений 1 и 2 установлены: панель управления, регулятор напряжения, трансформатор питания системы управления, панель информации, переключатель "Ток/Напряжение", переключатель режимов работы. На внутренней раме расположены силовой тиристорный блок, автоматические выключатели, дроссель, панель подключения нагрузки и сети, панель защиты, силовой трансформатор, LС-фильтр (для агрегатов исполнения 2 и канала 1 исполнения 3). В агрегатах исполнения 3 на двери дополнительно установлены панель управления канала 2, панель инвертирования, регулятор напряжения канала 2, измерительные приборы канала 2 и переключатель режимов работы канала 1; на раме - силовой тиристорный блок канала 2, дроссель, панель переключения "Заряд батареи/Разряд батареи", автоматический выключатель канала 2. На панели подключения имеются дополнительные зажимы для подключения к каналу 2 и предохранители защиты канала 1. Охлаждение агрегатов естественное воздушное. Для транспортирования агрегата на крыше предусмотрены рым-болты. Общий вид, габаритные и присоединительные размеры агрегатов исполнений 1 и 2 приведены на рис. 1, агрегатов исполнения 3 - на рис. 2.

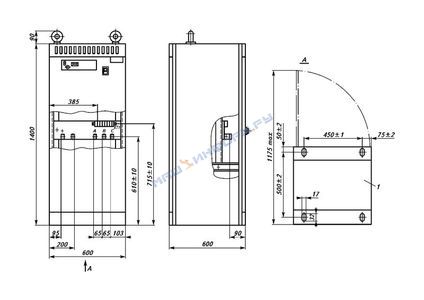

Общий вид, габаритные и присоединительные размеры агрегатов типа ВАЗП исполнений 1 и 2: 1 - зона подвода кабеля;
XT1 - клеммная колодка
Общий вид, габаритные и присоединительные размеры агрегатов типа ВАЗП исполнения 3: 1 и XT1 - по рис. 1 Вид А - см. рис. 1 Структурные схемы агрегатов исполнений 1 и 2 приведены на рис. 3, агрегатов исполнения 3 - на рис. 4.
Структурная схема агрегатов типа ВАЗП исполнений 1 и 2: БУА - блок управления агрегатом;
ПИ1 - панель информации;
ИП - источник питания;
УО - управляющий орган;
РН - регулятор напряжения;
ЗУ - задающее устройство;
УТО - узел токовой отсечки;
УТЗ - узел токовой защиты;
ДН - датчик напряжения;
Т1 - датчик тока;
Т - силовой трансформатор;
БТ - блок тиристорный;
УЗП - узел защиты тиристоров от перенапряжений;
ДОС - датчик обратной связи;
L - дроссель;
R - нагрузка;
SA2 - переключатель Ток/Напряжение;
QF1, SF1 - автоматические выключатели
Структурная схема агрегатов типа ВАЗП исполнения 3: ПИ2 - панель с измерительными приборами;
КУ - коммутирующее устройство;
ПР - предохранители;
остальное - по рис. 3 Блок управления агрегатом выполняет суммирование и формирование сигналов управления и защиту агрегата. В состав блока управления агрегатов исполнений 1 и 2 входят: источник питания, система импульсно-фазового управления (СИФУ), управляющий орган, регулятор напряжения, узел токовой защиты, датчик напряжения. Блок управления агрегатов исполнения 3 имеет дополнительный канал (канал 2) аналогичной структуры, в канале 1 имеются дополнительные узлы, обеспечивающие работу агрегата в инверторном режиме и защиту тиристорного блока при прорыве или опрокидывании инвертора. СИФУ предназначена для преобразования постоянного управляющего напряжения, поступающего с системы автоматического регулирования агрегата, в последовательность прямоугольных управляющих импульсов соответствующей фазы, подаваемых на управляющие электроды тиристоров. Диапазон регулирования фазы импульсов управления от 0 до 175 эл. град, ток управления 0,5 А при напряжении 6 В. Управляющий орган служит для согласования выхода системы регулирования с входами каналов фазосмещения СИФУ и для установки требуемых по условиям работы значений углов регулирования. Устойчивая работа СИФУ обеспечивается при коммутационных провалах напряжения питающей сети до 10% амплитудного значения и угловой длительностью 10 эл. град. Регулятор напряжения служит для улучшения динамических свойств системы автоматического регулирования. Для снижения пульсаций выходного напряжения в агрегатах исполнения 2 и канала 1 в агрегатах исполнения 3 используется LС-фильтр. Датчик напряжения предназначен для измерения и передачи напряжения с датчика обратной связи. Для исключения аварийных режимов в агрегате предусмотрены защиты: максимальная токовая, токовая отсечка от пропадания фазы, перенапряжений и радиопомех. Максимальная токовая защита агрегата от токов КЗ осуществляется автоматическим выключателем и устройством, входящим в узел токовой защиты. Защита агрегата от перенапряжений, обусловленных коммутацией тиристоров, обеспечивается RС-цепями, подключенными параллельно тиристорам. Радиопомехи, вносимые агрегатом в питающую сеть и нагрузку, подавляются высокочастотными конденсаторами. Канал 1 в агрегатах исполнения 3 при работе в инверторном режиме защищается от аварий предохранителями. В комплект поставки входят: агрегат, комплект ЗИП и эксплуатационная документация.
