Агрегат выпрямительный ВАКЗ-2-40-2И
Общие сведения
Агрегат ВАКЗ-2-40-2И предназначен для преобразования трехфазного переменного тока напряжением 380 В частотой 50 Гц в постоянный и применяется для заряда аккумуляторных батарей (АБ) в условиях умеренно холодного морского климата. Агрегат имеет два выходных канала и допускает как одновременную раздельную работу каналов на разные нагрузки, так и работу одного из каналов на нагрузку при отключенном состоянии другого канала. Параллельная работа двух каналов на одну нагрузку не допускается.
Структура условного обозначения
ВАКЗ-2-40-2И:
ВА - выпрямительный агрегат;
К - кремниевый;
З - зарядный;
2 - суммарная номинальная мощность двух каналов, кВт;
40 - номинальное выходное напряжение каждого канала, В;
2И - конструктивное исполнение.
Условия эксплуатации
Атмосферное давление от 93 до 133 кПа (700-1000 мм рт. ст.). Допускается кратковременное повышение давления до 196 кПа. Температура окружающей среды от минус 40 до 40°С. Допускается работа при температуре 60°С. Эпизодически (5 периодов за год по 2 ч), при этом ток заряда АБ не должен превышать 13 А. Относительная влажность воздуха до 98% при температуре 25°С. Длительные вибрации. Ударные сотрясения. Наклоны до 45° в любую сторону и при качке до 45° с периодом качки 16 с. Окружающая среда, не содержащая токопроводящей пыли и химически активных испарений, разрушающих изоляцию и вызывающих коррозию металлов. Агрегат соответствует требованиям ТУ 16-729.222-79. ТУ 16-729.222-79
Технические характеристики
Номинальное напряжение трехфазной питающей сети, В - 380 Частота питающей сети, Гц - 50 Мощность, потребляемая от сети, кВ·А, не более - 2,9 Номинальное напряжение каждого канала, В - 40 Номинальный ток каждого канала, А - 25 Установившееся отклонение выходного тока от номинального значения, %, не более - +7 Диапазон изменения напряжения каждого канала, В - 12-40 Ток каждого канала, А, на ступенях: 1-й - 7 2-й - 13 3-й - 25 Суммарная номинальная мощность двух каналов, кВт - 2 КПД в номинальном режиме, %, не менее - 82 Коэффициент мощности в номинальном режиме, не менее - 0,85 Исполнение агрегата - Каплезащищенное Охлаждение - Естественное воздушное Масса, кг - 98+5 Гарантийный срок хранения - 3 года со дня изготовления. Гарантийный срок - 5 лет со дня ввода агрегата в эксплуатацию.
Конструкция и принцип действия
Агрегат выполнен в виде шкафа (рис. 1), остовом которого является сварной каркас из угловой стали, обшитый съемными металлическими щитами. Верх агрегата закрыт крышей, низ - металлической сеткой.

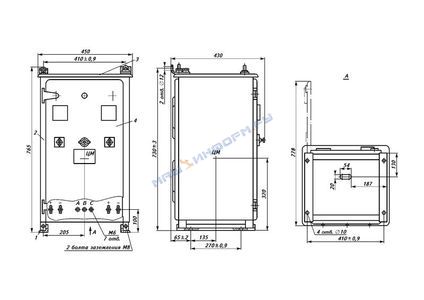

Общий вид, габаритные, установочные и присоединительные размеры агрегата ВАКЗ-2-40-2И: 1 - каркас;
2 - щит;
3 - крышка;
4 - дверь Основными узлами агрегата являются: силовой трансформатор, дверь, панель автоматики, блок трансформаторов тока, панель с блоками полупроводниковых приборов. Дверь установлена с передней стороны агрегата на петлях. На двери (рис. 2) размещены сигнальная, электроизмерительная и защитная аппаратура, а также аппараты включения и переключения режимов работы агрегата.
Расположение на двери агрегата ВАКЗ-2-40-2И сигнальной, измерительной аппаратуры и органов управления: 1 - табличка с электрической принудительной схемой агрегата;
2 - панель с резисторами R7, R9-R12 для регулирования выходного тока;
3 - переключатель (ПК4) режимов работы канала 1;
4 - переключатель (ВК1) канала 1 на канал 2;
5 - предохранители (ПР4-ПР10) для защиты цепей управления;
6 - вольтметр;
7 - индикатор;
8 - панель с предохранителями (ПР1-ПР3) для защиты агрегата от токов КЗ;
9 - амперметр;
10 - переключатель (ПК3) режимов работы канала 2;
11 - переключатель (ВК2) канала 2 на канал 1;
12 - выключатель (ВК) для включения и отключения агрегата;
13 - соединитель (ШР11) На нижней раме каркаса с задней стороны установлен силовой трансформатор, в передней части каркаса установлены панель автоматики и панель с блоками полупроводниковых приборов. Силовой трансформатор - трехстержневой, трехобмоточный, сухого исполнения выполнен на шихтованном сердечнике из электротехнической стали. Выводы трансформатора закреплены на клеммной плате. Силовой трансформатор подключается к питающей сети напряжением 380 В и служит для получения необходимого напряжения на выходе выпрямительного блока (каналов 1 и 2). Для удобства эксплуатации, а также сокращения времени ремонтных и профилактических операций элементы автоматического управления и регулирования выполнены в виде блоков формирования импульсов и блоков стабилизации тока, установленных на металлической панели с передней стороны (рис. 3).

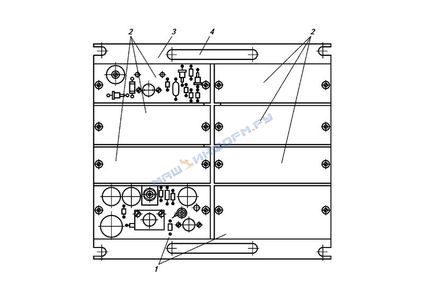

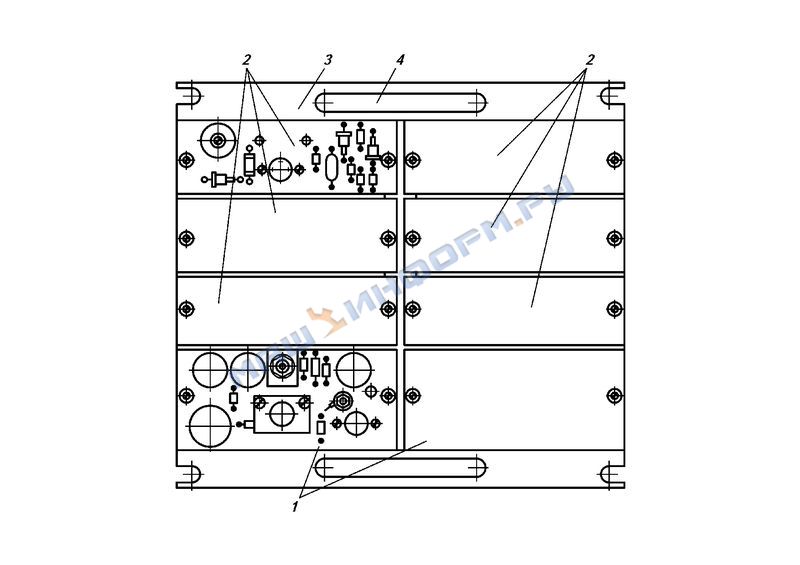

Общий вид панели автоматики: 1 - блоки стабилизации тока;
2 - блоки формирования импульсов;
3 - металлическая панель;
4 - ручка С задней стороны панели установлены трансформаторы управления. Блоки формирования импульсов и блоки стабилизации тока выполнены съемными и взаимозаменяемыми в каждом канале и между каналами. Ручки на передней стороне панели служат для выемки ее из агрегата. Блок трансформаторов тока (рис. 4) представляет собой шесть однофазных трансформаторов, закрепленных на изоляционной панели, и служит для выдачи сигнала рассогласования в цепи автоматического управления при изменении нагрузки.

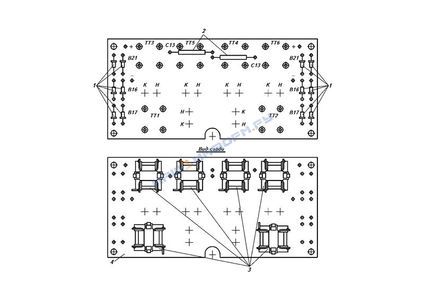

Общий вид блока трансформаторов тока: 1 - диоды;
2 - конденсаторы;
3 - трансформаторы тока;
4 - изоляционная панель Трансформаторы тока выполнены на ленточных магнитопроводах типа ШЛ из электротехнической стали. На панели закреплены 12 диодов (по 6 шт. на каждый канал), которые соединены в две трехфазные мостовые схемы, служащие для питания моста сравнения, и конденсаторы. Панель с блоками полупроводниковых приборов (рис. 5) представляет собой изоляционную панель, в верхней части которой закреплены диоды и тиристоры, соединенные в несимметричную трехфазную мостовую схему и служащие для преобразования переменного тока в постоянный.

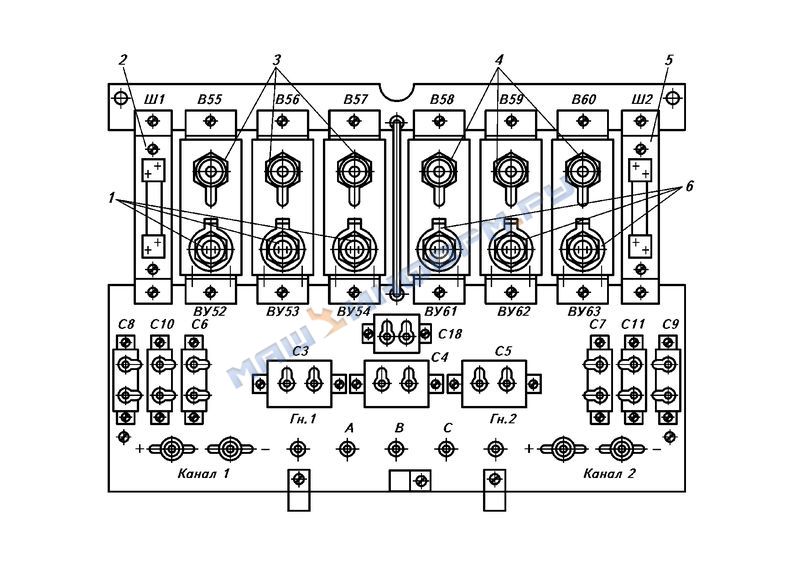

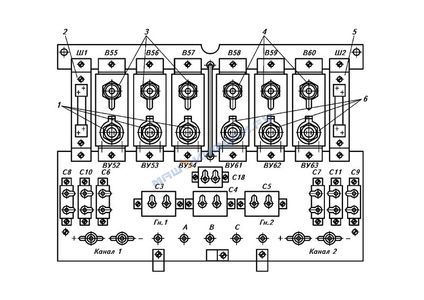

Общий вид панели с блоками полупроводниковых приборов: 1 - тиристоры канала 1;
2 - шунт канала 1;
3 - диоды канала 1;
4 - диоды канала 2;
5 - шунт канала 2;
6 - тиристоры канала 2;
Гн. 1, Гн. 2 - гнезда В нижней части панели расположены 3 шпильки для подвода кабелей от питающей сети. Здесь же в левой и правой частях панели расположены шпильки (по 2 на каждый канал) для подключения нагрузки к агрегату. Кроме того, на панели установлены конденсаторы С6, С8, С10 - для канала 1, С7, С9 и С11 - для канала 2 и конденсатор С18, служащие для защиты от помех на выходе агрегата, а также конденсаторы С3-С5 - на входе агрегата, два шунта для подключения амперметра соответственно к каналам 1 и 2. Для обеспечения удобства в эксплуатации, а также сокращения времени разборки и сборки агрегата при профилактических осмотрах и ремонтных работах электрическое соединение отдельных узлов выполнено через штепсельные разъемы и соединители. Каплезащищенность агрегата осуществлена с помощью сальниковых уплотнений в выключателе и переключателе на двери, установки электроизмерительных приборов на уплотняющих прокладках и отбортовки обшивы. Агрегат может крепиться к палубе и переборке с помощью болтовых соединений. Принцип действия агрегата основан на преобразовании трехфазного синусоидального тока в постоянный, с помощью выпрямительных мостов, выполненных на диодах и тиристорах. Регулирование значения выходного тока обеспечивается применением тиристоров, которые включены в катодную группу силового выпрямительного моста. Время открытия тиристоров по отношению к началу каждого периода автоматически меняется таким образом, чтобы ток оставался в заданных пределах при изменении напряжения сети, частоты сети и нагрузки. Импульсы для открытия тиристоров вырабатываются схемой автоматики.
В комплект поставки входят: агрегат, одиночный комплект ЗИП, техническое описание и инструкция по эксплуатации. Групповой и ремонтный комплекты ЗИП поставляются по договору с заказчиком: групповой комплект ЗИП из расчета 1 компл. на 10 агрегатов, ремонтный - 1 компл. на 5 агрегатов.
