Указатели световые УСН, УСП
Общие сведения
Световые указатели УСН, УСП в настенном и подвесном исполнениии предназначены для световой информации знаков безопасности и охраны труда и т. д. в административных и культурно-зрелищных зданиях, учебных и медицинских учреждениях, производственных помещениях, в подъездах жилых домов. пассажирских вагонах.
Указатели рассчитаны на работу в сети постоянного тока с номинальным напряжением 220 В частотой 50 Гц.
Структура условного обозначения
УСХХ-Хx15-Х УХЛ4.2:
У - указатель;
С - световой;
Х - способ установки: Н - настенный; П - потолочный;
Х - номер серии (01; 02; 03);
Х - число ламп, шт. (2; 3; 4);
15 - мощность лампы, Вт;
Х - номер модификации (001-006);
УХЛ4.2 - климатическое исполнение и категория размещения по
ГОСТ 15150-69.
Условия эксплуатации
Номинальные значения климатических факторов по ГОСТ 15150-69 и ГОСТ 15543.1-89.
Запрещается эксплуатация указателя без рассеивателя, а также любая переделка и изменение его конструкции и электрической схемы.
Требования техники безопасности по ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.13-88.
Световые указатели соответствуют требованиям ТУ 3461-005-01404892-98 и ГОСТ 12.4.026-76, "Знаки безопасности эвакуационные" и "Знаки безопасности указательные".
Нормативно-технический документ
ТУ 3461-005-01404892-98;ГОСТ 12.4.026-76
Напряжение сети, В - 220+10%
Частота тока, Гц - 50
Источник света: тип - Лампа накаливания с цоколем Е14; люминесцентная лампа
номинальная мощность, Вт - 15
Конструкция и принцип действия
Световые указатели имеют двойной корпус из алюминиевого профиля, рассеиватель и торцевую крышку.
Надписи выполняются на самоклеющейся пленке. Наиболее часто применяемые знаки:
"ВХОД", "ВЫХОД", "НАПРАВЛЕНИЕ ДВИЖЕНИЯ К ЭВАКУАЦИОННОМУ ВЫХОДУ", "ПОЖАРНЫЙ КРАН", "ОГНЕТУШИТЕЛЬ", "МЕСТО ДЛЯ КУРЕНИЯ" и т. д.

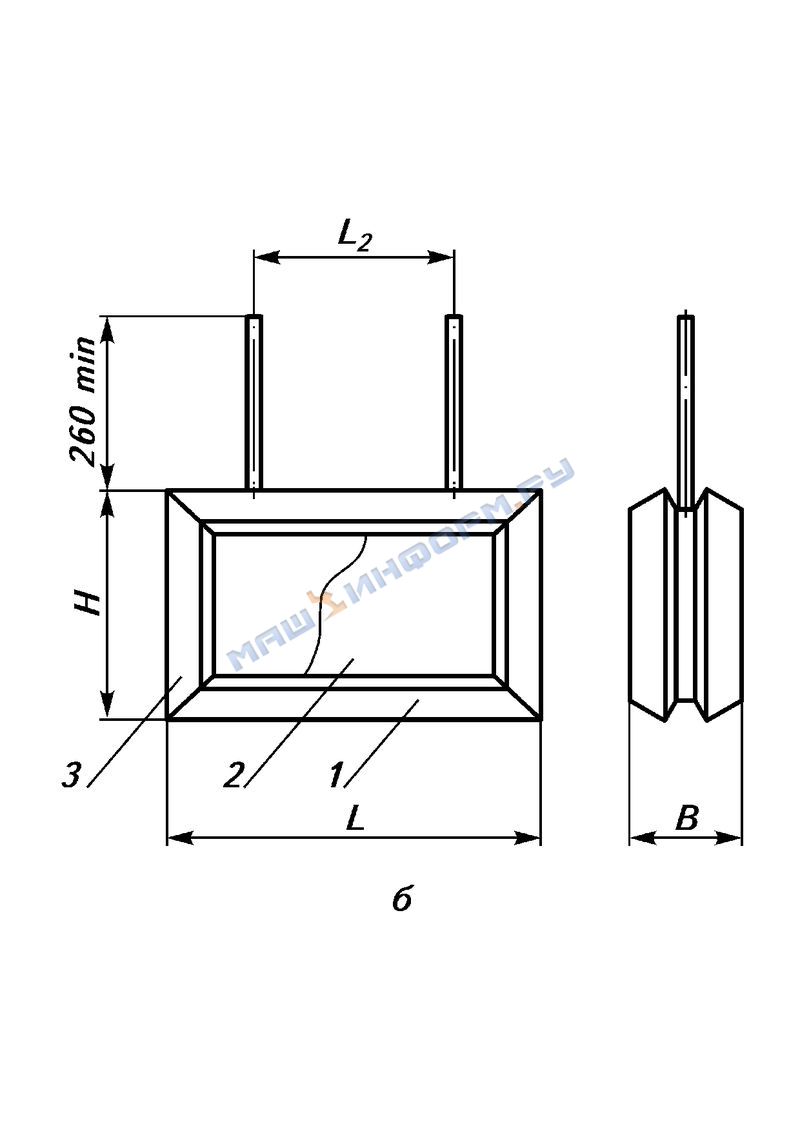

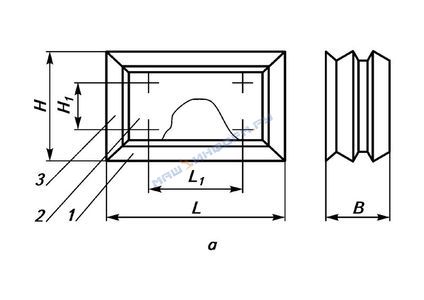

Общий вид и габаритные размеры указателей приведены на рисунке.
